CAD中如何拆解部分面域？

面域是使用形成闭合环的对象创建的二维闭合区域。环可以是直线、多段线、圆、圆弧、椭圆、椭圆弧和样条曲线的组合。组成环的对象必须闭合或通过与其他对象共享端点而形成闭合的区域。面域可用于 ：

1、应用填充和着色。文章源自设计学徒自学网-https://www.sx1c.com/2547.html

2、使用 MASSPROP 分析特性（例如面积）。文章源自设计学徒自学网-https://www.sx1c.com/2547.html

3、提取设计信息，例如形心。可以通过多个环或者端点相连形成环的开曲线来创建面域。不能通过非闭合对象内部相交构成的闭合区域构造面域：例如，相交的圆弧或自交的曲线。文章源自设计学徒自学网-https://www.sx1c.com/2547.html

也可以使用 BOUNDARY 创建面域。 可以通过结合、减去或查找面域的交点创建组合面域。形成这些更复杂的面域后，可以应用填充或者分析它们的面积。文章源自设计学徒自学网-https://www.sx1c.com/2547.html

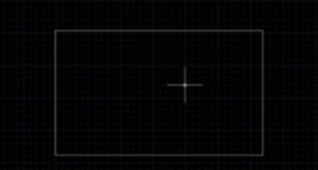

1.首先，打开CAD软件，插入需要拆解面域的图纸。文章源自设计学徒自学网-https://www.sx1c.com/2547.html

文章源自设计学徒自学网-https://www.sx1c.com/2547.html

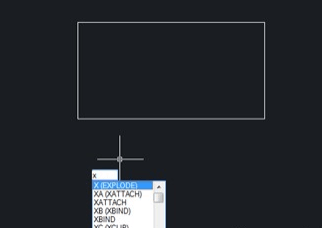

2.我们在命令面板输入快捷键“X”并按下“空格键”，然后进入到分解命令。文章源自设计学徒自学网-https://www.sx1c.com/2547.html

文章源自设计学徒自学网-https://www.sx1c.com/2547.html

3.使用鼠标左键单击有效拆解的面域图形，选中后面域图形为虚线。按下“空格键”或“Enter键”确定系统会自动拆解图形。文章源自设计学徒自学网-https://www.sx1c.com/2547.html

文章源自设计学徒自学网-https://www.sx1c.com/2547.html

4.完成复合图像分解命令后，使用鼠标左键单击可单独选中图形线条。文章源自设计学徒自学网-https://www.sx1c.com/2547.html

文章源自设计学徒自学网-https://www.sx1c.com/2547.html 文章源自设计学徒自学网-https://www.sx1c.com/2547.html
