打开CAD图纸的时候看不到图怎么办?

有时候打开CAD图纸的时候发现看不到图,开始以为是文件出错了,但是发现在布局里又能看到图,这种情况怎么解决呢,有三种方法

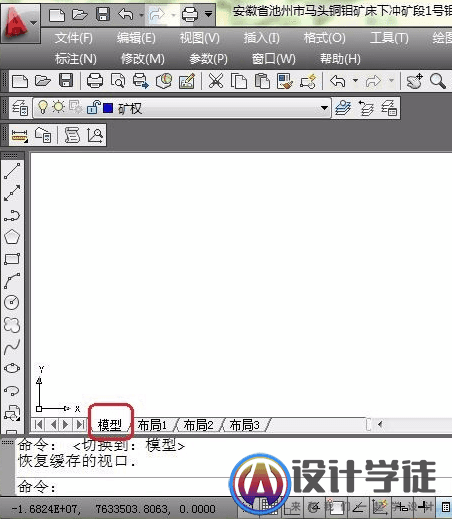

1.打开cad,在模型窗口完全看不到图,有时候缩放一下窗口就能找到图纸,有时候不管怎么缩放也找不到图纸,这是因为图纸的位置不对文章源自设计学徒自学网-https://www.sx1c.com/2682.html

打开CAD图纸的时候看不到图怎么办? -1文章源自设计学徒自学网-https://www.sx1c.com/2682.html

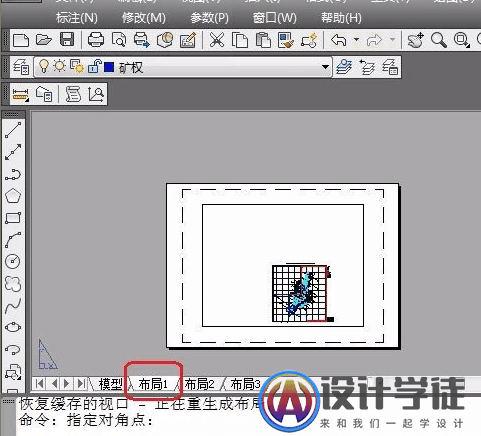

2.切换到布局窗口,发现图纸再这里能显示,如何让图纸在模型窗口能显示呢,给大家介绍三种方法文章源自设计学徒自学网-https://www.sx1c.com/2682.html

打开CAD图纸的时候看不到图怎么办? -2文章源自设计学徒自学网-https://www.sx1c.com/2682.html

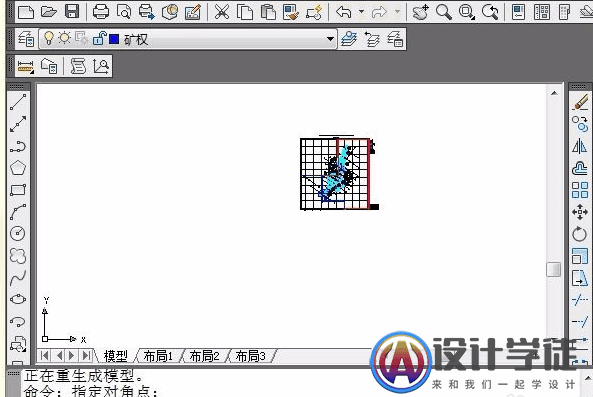

3.方法一:在命令行输入“Z”,回车,再输入“A”回车,就能在窗口中看到图纸了。这时候图纸很小,放大就可以了文章源自设计学徒自学网-https://www.sx1c.com/2682.html

打开CAD图纸的时候看不到图怎么办? -3文章源自设计学徒自学网-https://www.sx1c.com/2682.html

打开CAD图纸的时候看不到图怎么办? -4文章源自设计学徒自学网-https://www.sx1c.com/2682.html

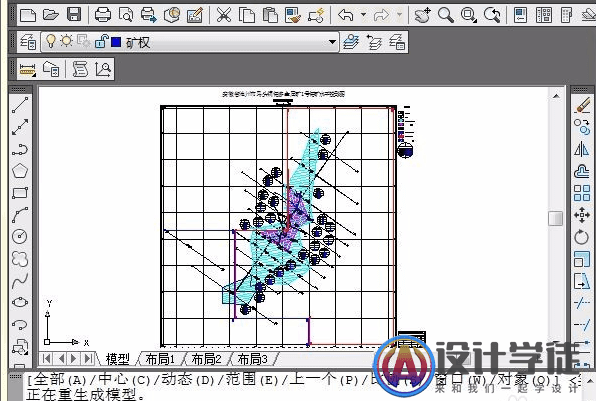

4.方法二:在命令行输入“Z”,回车,再输入“E”回车,图纸就布满窗口了文章源自设计学徒自学网-https://www.sx1c.com/2682.html

打开CAD图纸的时候看不到图怎么办? -5文章源自设计学徒自学网-https://www.sx1c.com/2682.html

5.方法三:双击鼠标滚轴,图纸就布满窗口了,这是最简单的方法。文章源自设计学徒自学网-https://www.sx1c.com/2682.html

打开CAD图纸的时候看不到图怎么办? -6

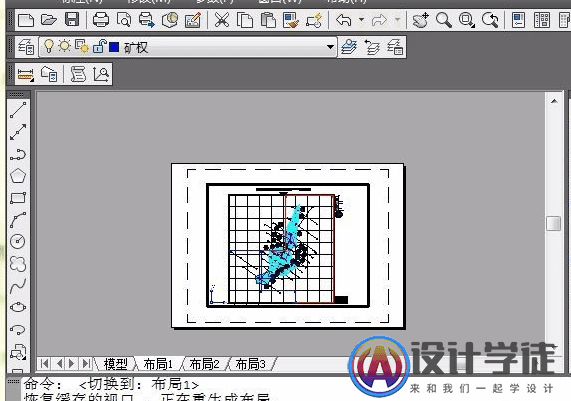

6.同样,如果在布局中无法看到图纸,双击鼠标滚轴,图纸就会出现在窗口中

打开CAD图纸的时候看不到图怎么办? -7
