中望CAD中的镜像命令

在使用中望CAD软件制图的时,镜像功能是十分常用的功能之一。镜像命令的作用是以一条线段为基准,创建已有对象的镜像副本。用户可以在设计图纸上创建对称或有间隔的对象。本文将给大家介绍三种打开镜像功能的常用方法和镜像功能的具体使用方法。

三种打开镜像命令的方法:文章源自设计学徒自学网-https://www.sx1c.com/3625.html

1. 在CAD编辑器右边的工具栏中找到【镜像】命令按钮,点击之后就可以选择图形进行镜像处理;文章源自设计学徒自学网-https://www.sx1c.com/3625.html

中望CAD中的镜像命令 -1文章源自设计学徒自学网-https://www.sx1c.com/3625.html

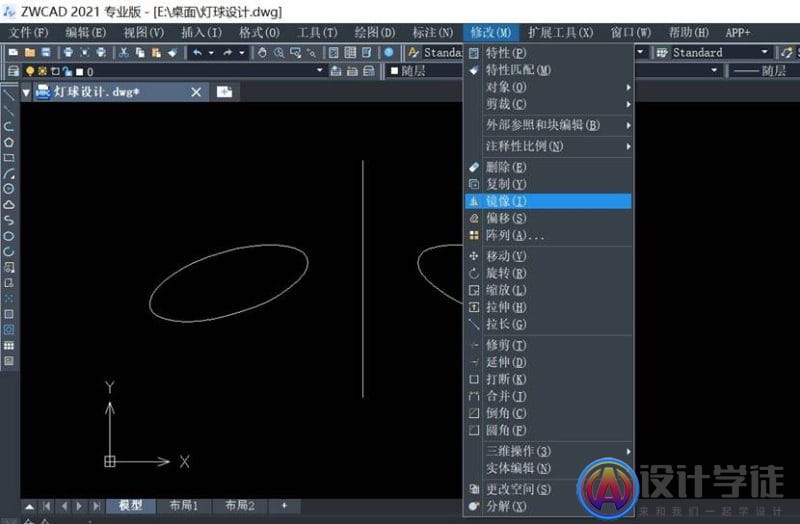

2. 在CAD编辑器上方菜单栏打开【修改】选项,找到【镜像】并点击,就可以对图形进行镜像处理的了;文章源自设计学徒自学网-https://www.sx1c.com/3625.html

中望CAD中的镜像命令 -2文章源自设计学徒自学网-https://www.sx1c.com/3625.html

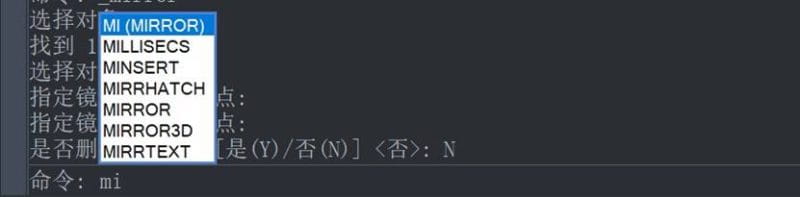

3. 在命令栏中输入【MIRROR】或快捷键【MI】,点击MIRROR这一项。文章源自设计学徒自学网-https://www.sx1c.com/3625.html

中望CAD中的镜像命令 -3文章源自设计学徒自学网-https://www.sx1c.com/3625.html

镜像功能的具体使用步骤:文章源自设计学徒自学网-https://www.sx1c.com/3625.html

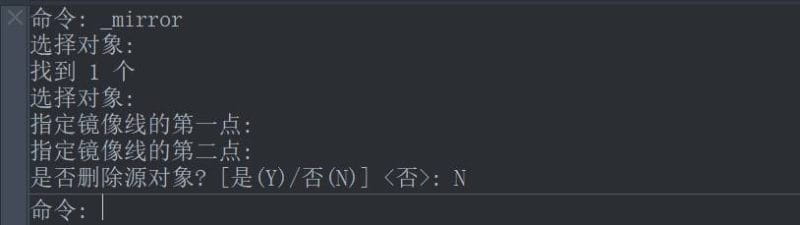

1.选择对象:打开镜像功能后,我们首先要选择需要创建镜像副本的对象, 按回车(Enter)键结束选择;文章源自设计学徒自学网-https://www.sx1c.com/3625.html

2.指定镜像线的第一点和第二点:通过指定镜像线的两点来确定一条镜像线。以镜像线作为基准创建对象的副本。文章源自设计学徒自学网-https://www.sx1c.com/3625.html

3.选择是否删除源对象:绘制出镜像副本后,可以选择是否删除源对象。选择是,则会删除源对象,仅保留创建的镜像副本;选择否,则会保留源对象,并在当前图形中创建镜像副本。

中望CAD中的镜像命令 -4

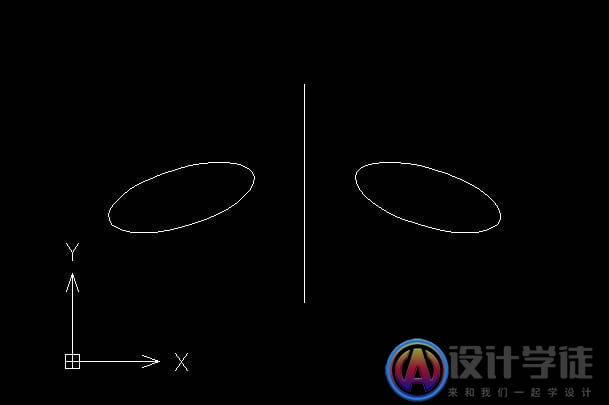

下图是镜像功能的简单实例:左边的椭圆以中间线段为对称轴,并在保留源对象后制作出来的镜像图形

中望CAD中的镜像命令 -5

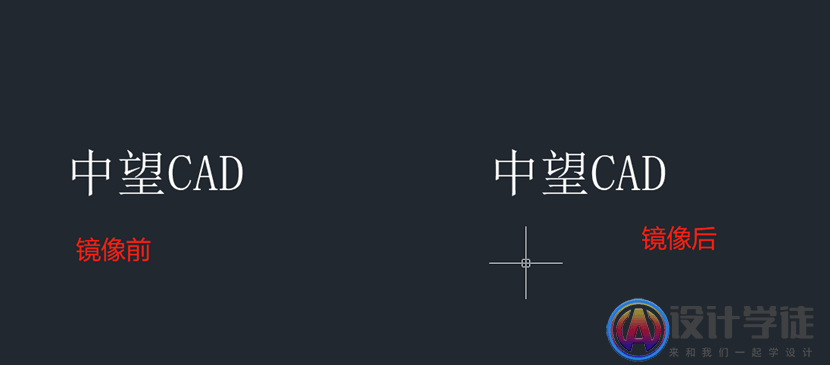

镜像命令与其他命令最大的不同在于其对文字(包括图块中属性文字)、标注、填充等注释性对象进行了特殊处理。在CAD高版本中,对注释性对象进行镜像处理时,这些文字图形的镜像副本不会发生方向上的反转,如下图所示:

中望CAD中的镜像命令 -6

可以看到文字、图块的属性文字、填充的文字、填充线的方向都没有变化

如果希望注释图形与其他图形的镜像效果一样的话,可以将图形全部选中做成图块,然后再镜像处理就能得到下图所示的镜像效果。这是由于图块中的普通文字和图块中嵌套图块的属性文字都被作为常规图形被镜像了。

中望CAD中的镜像命令 -7

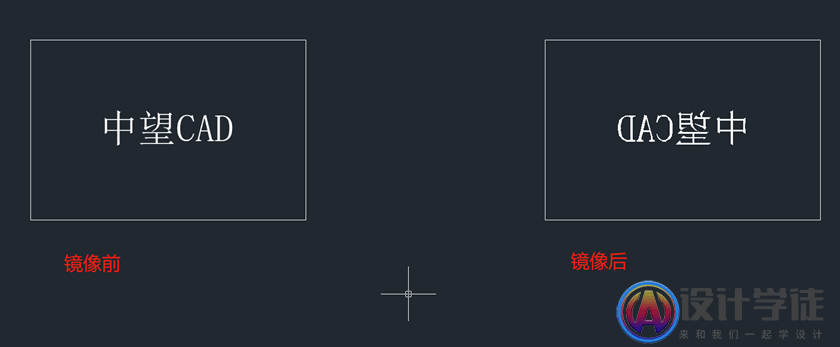

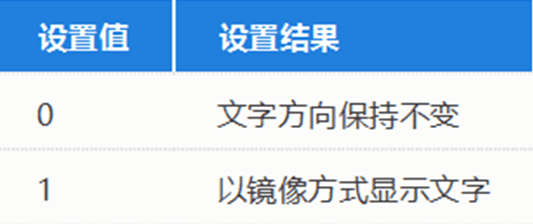

如果对任何文字镜像处理时文字都会反转,那就是控制文字镜像的变量【MIRRTEXT】被设置成1了。
解决办法:在命令行输入【MIRRTEXT】,回车键,输入【0】,回车键。

中望CAD中的镜像命令 -8
