大家看到的很多教程都是直线、矩形等等的一些基本绘制,很多CAD图纸中并不只是需要这些来完成图形结构,这些都是一些规矩的线段,下面给大家讲解的是弧线的绘制,弧线可以给整个图形增添曲线美。一起来看看怎样才能绘制出准确的弧线吧!文章源自设计学徒自学网-http://www.sx1c.com/1608.html

我们常见的就是‘三点定弧’和‘圆心画法’,就以这两种为主来给大家讲解。文章源自设计学徒自学网-http://www.sx1c.com/1608.html

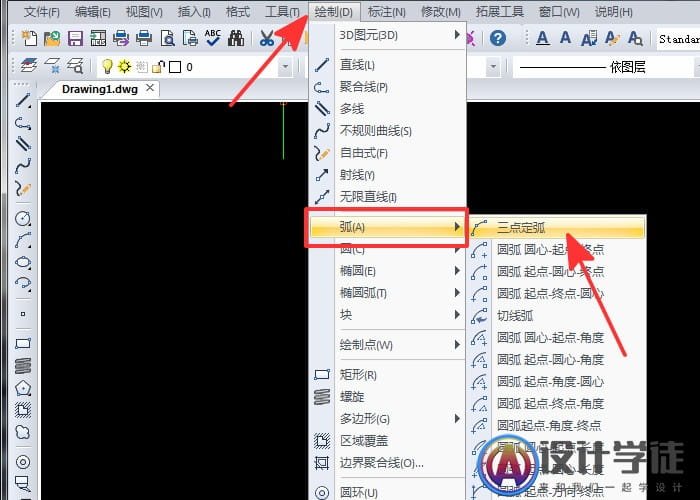

1.打开我们的CAD编辑器,来到主界面,点击【绘制】—【弧】—【三点定弧】。文章源自设计学徒自学网-http://www.sx1c.com/1608.html

简单的弧线如何绘制? CAD中怎样画精准的弧线?文章源自设计学徒自学网-http://www.sx1c.com/1608.html

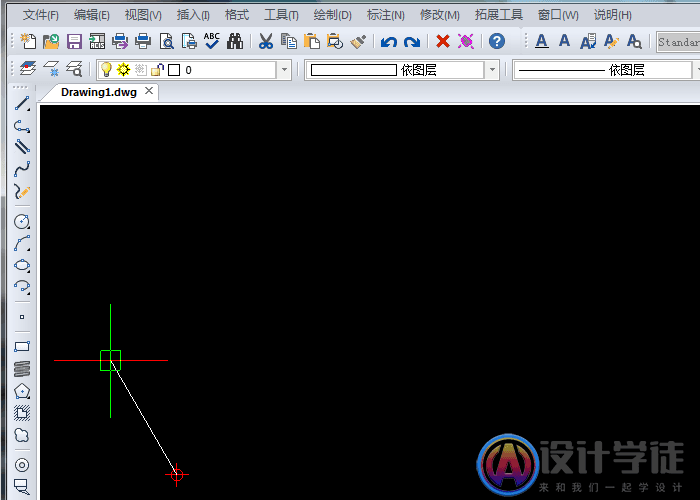

2.鼠标在编辑界面上随意点击一点,沿着所想要的弧度去定第2个点。文章源自设计学徒自学网-http://www.sx1c.com/1608.html

简单的弧线如何绘制? CAD中怎样画精准的弧线?文章源自设计学徒自学网-http://www.sx1c.com/1608.html

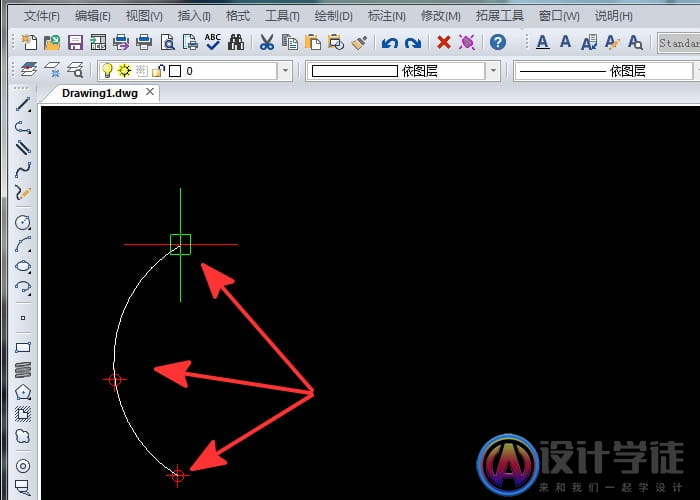

3.当第2个端点选好后,接下来移动【鼠标】找第三个端点。当我们在定第3个端点时就会发现线段已经有了弧度了,确 定好弧线的角度后既可以点击【鼠标左键】确定,并离开。文章源自设计学徒自学网-http://www.sx1c.com/1608.html

简单的弧线如何绘制? CAD中怎样画精准的弧线?文章源自设计学徒自学网-http://www.sx1c.com/1608.html

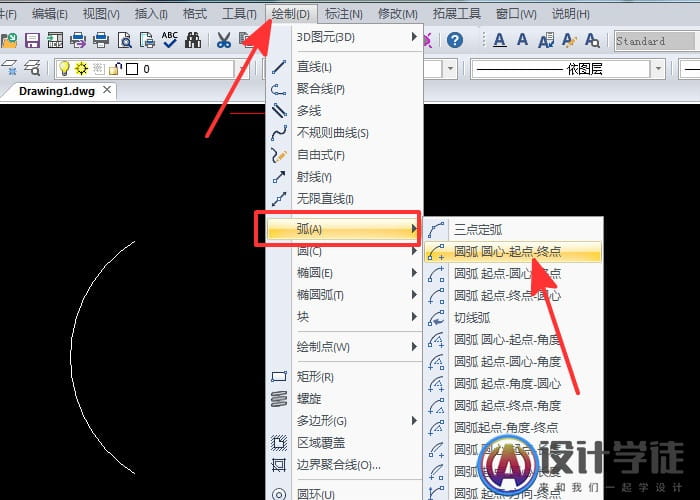

4.当我们以‘圆心’画弧时,点击【绘制】—【弧】—【圆弧圆心-起点-终点】。文章源自设计学徒自学网-http://www.sx1c.com/1608.html

简单的弧线如何绘制? CAD中怎样画精准的弧线?文章源自设计学徒自学网-http://www.sx1c.com/1608.html

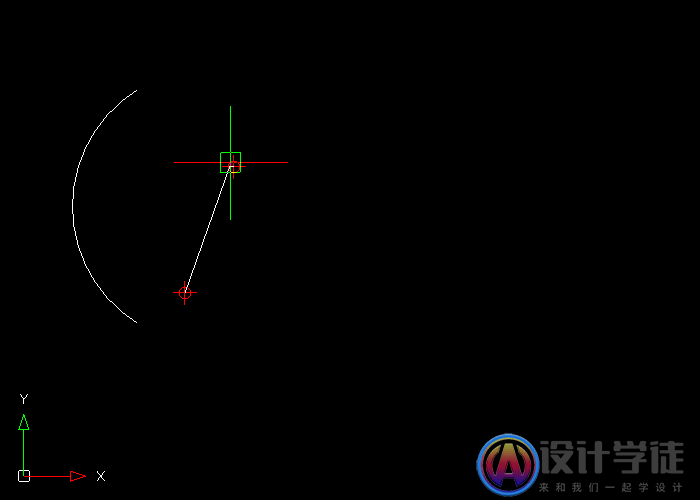

5.鼠标在绘制区域任意确定圆心点,拉伸到另一端,所看到的长度就是圆的半径长度。文章源自设计学徒自学网-http://www.sx1c.com/1608.html

简单的弧线如何绘制? CAD中怎样画精准的弧线?文章源自设计学徒自学网-http://www.sx1c.com/1608.html

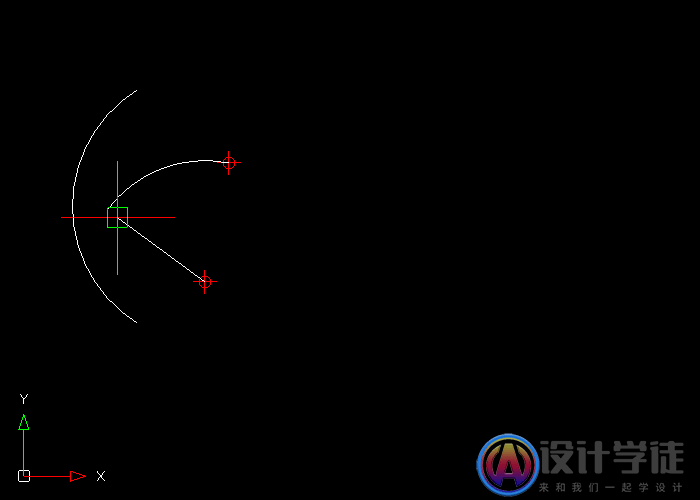

6.在确定好半径后,就可以往两边拉伸,会发现弧线已经出来了。当确定线段后,鼠标点击并移开就完成了弧线的绘制。文章源自设计学徒自学网-http://www.sx1c.com/1608.html

简单的弧线如何绘制? CAD中怎样画精准的弧线?文章源自设计学徒自学网-http://www.sx1c.com/1608.html

以上就是两种不同方法绘制弧线的方法,大家可以选择自己所喜欢的一种去学习。文章源自设计学徒自学网-http://www.sx1c.com/1608.html
