CAD房间门立面图怎么画?

广告也精彩

CAD是个强大的制度工具,不单单能制图,能填充丰富的图案,还能附带JPE格式的图片进去场景,当然还能制作非常标准的门的立面图。

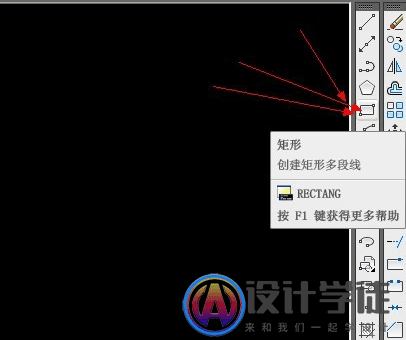

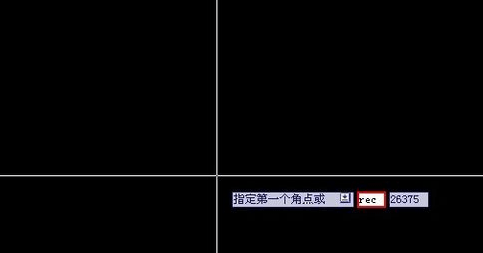

1打开软件,点击左边的矩形工具,或者REC快捷键按下空格。文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

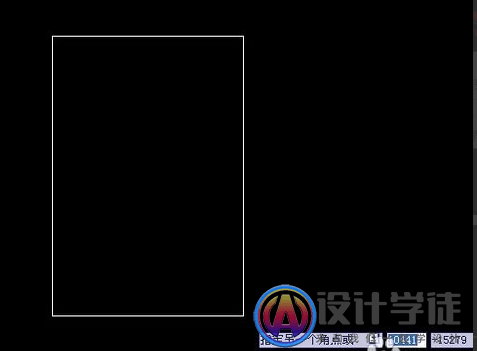

2对着空白的地方点击下,拉开矩形,输入数字 内容是 @800,2150 ,这个是门的宽度跟高度。文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

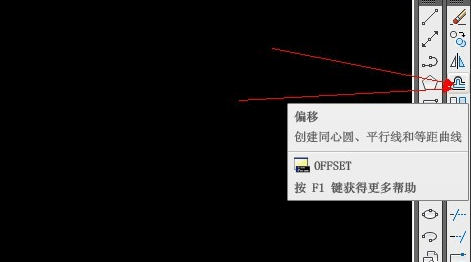

3给上一个偏离的命令,或者按快捷键O。文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

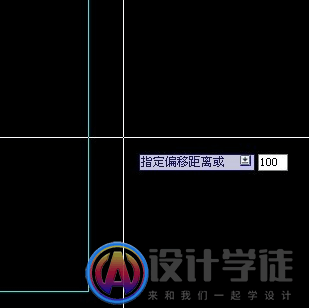

4偏离的数字其实就是门套线的宽度,一般在800-100MM左右。文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

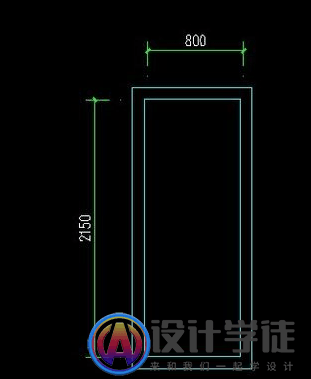

5看到2个矩形,尺寸都非常标准。外面是门套线,内部是门扇的线条。文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

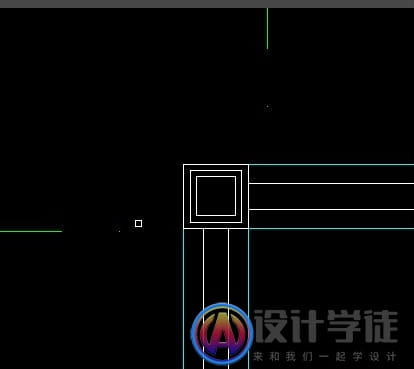

6最后增修改门套线条。选择外面的矩形,成虚线状态,进行必要的修修剪。文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

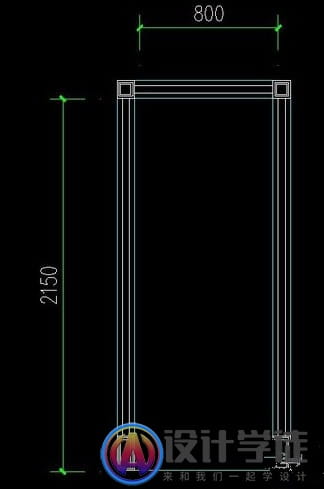

7现在要增加门套线条的波纹表示。在顶部跟底部增加一个实木图案。文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

 文章源自设计学徒自学网-http://www.sx1c.com/1827.html

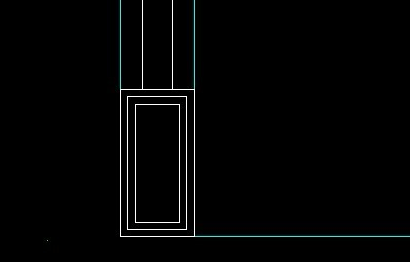

8经过偏移,修剪TR,对称,过去,就成了一个比较有立体感的门了。文章源自设计学徒自学网-http://www.sx1c.com/1827.html

CAD房间门立面图怎么画?文章源自设计学徒自学网-http://www.sx1c.com/1827.html

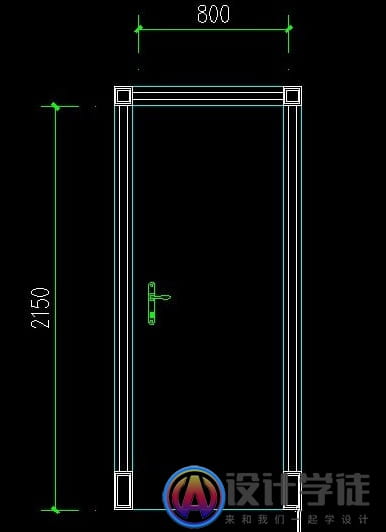

9比忘记需要一把锁,锁头在门扇的中间部分安好,再删除掉标注。
