SolidWorks筋命令怎么用?

广告也精彩

所谓筋一般叫做加强筋,只在零件上增加强度的部分,生成筋特征之前必须先绘制一个与零件相交的草图,该草图既可以是开环的也可以是闭环的。其实筋就是从开环或闭环绘制的轮廓所生成的特殊类型拉伸特征。它在轮廓与现有零件之间添加指定方向和厚度的材料。可使用单一或多个草图生成筋。您也可以用拔模生成筋特征,或者选择一要拔模的参考轮廓。文章源自设计学徒自学网-http://www.sx1c.com/1891.html

启用筋特征命令:文章源自设计学徒自学网-http://www.sx1c.com/1891.html

在基准面上绘制使用为筋特征的轮廓,基准面可以为:文章源自设计学徒自学网-http://www.sx1c.com/1891.html

与零件交叉或者与现有基准面平行或成一定角度单击特征工具栏上的筋或单击插入、特征、筋。文章源自设计学徒自学网-http://www.sx1c.com/1891.html

在【筋】属性管理器中,设定属性管理器选项。文章源自设计学徒自学网-http://www.sx1c.com/1891.html

单击确定即可,生成筋。文章源自设计学徒自学网-http://www.sx1c.com/1891.html

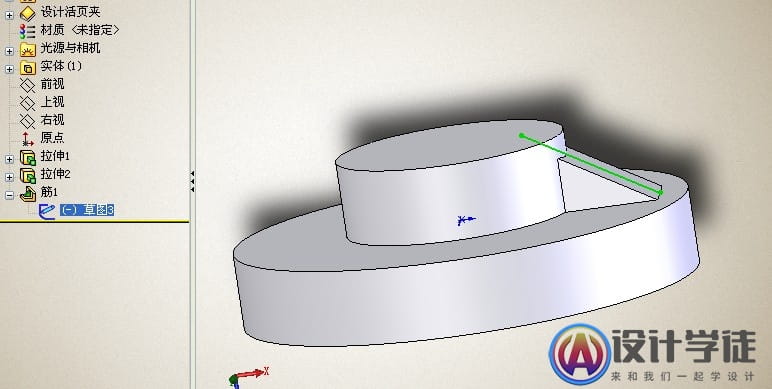

绘制的线要与实体相交文章源自设计学徒自学网-http://www.sx1c.com/1891.html

SolidWorks筋命令怎么用?文章源自设计学徒自学网-http://www.sx1c.com/1891.html
