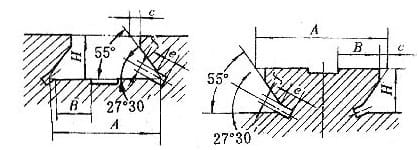

燕尾槽尺寸（JB/ZQ4241-1997）

2022年3月8日10:30:05图集下载评论阅读模式

标准：摘自JB/ZQ4241-1997

文章源自设计学徒自学网-http://www.sx1c.com/1956.html

A	B	c	e	f	H
40～65	12	1.5～5	1.5	2	8
50～70	16	1.5～5	1.5	2	10
60～90	20	1.5～5	2	3	12
80～125	25	1.5～5	2	3	16
100～160	32	1.5～5	2	3	20
125～200	40	1.5～5	2	3	25
160～250	50	1.5～5	2.5	4	32
200～320	65	1.5～5	2.5	4	40
250～400	80	1.5～5	2.5	4	50
320～500	100	1.5～5	2.5	4	65

1、“A”的系列为：40,45,50,55,60,65,70,80,90,100,110,125,140,160,180,200,225,250,280,320,360,400,450,500。
2、“c”为推荐值。文章源自设计学徒自学网-http://www.sx1c.com/1956.html 文章源自设计学徒自学网-http://www.sx1c.com/1956.html
