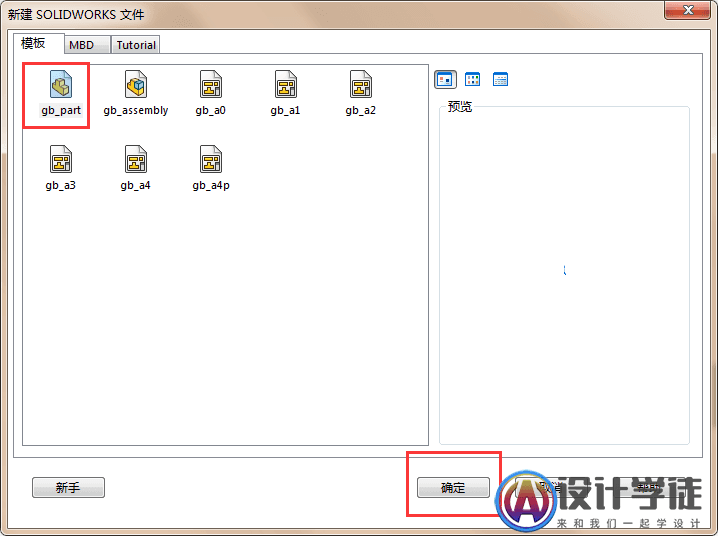

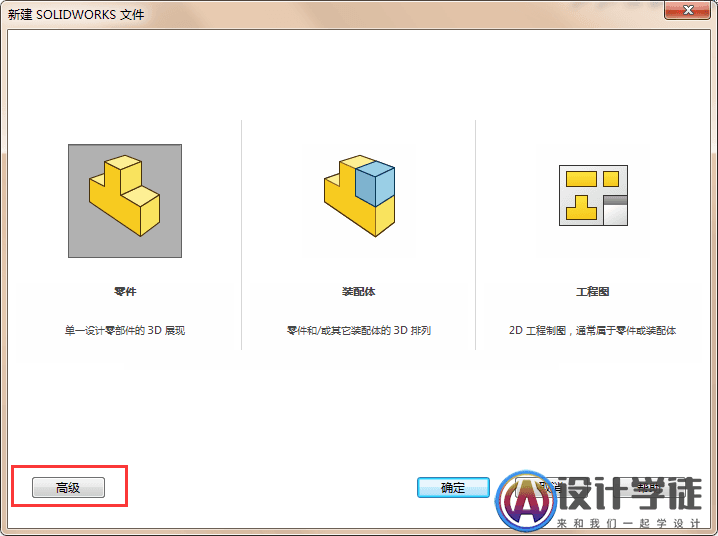

1、软件打开默认的是新手界面,我们要点击高级,然后选择第一个国标gb_part,点击确定。

Solidworks软件如何设置才能工作效率更高?文章源自设计学徒自学网-http://www.sx1c.com/2048.html

Solidworks软件如何设置才能工作效率更高?文章源自设计学徒自学网-http://www.sx1c.com/2048.html

新手打开软件创建零件会出现提示默认模板无效,要求使用一个空模板,文章源自设计学徒自学网-http://www.sx1c.com/2048.html

这个是因为软件默认的模板路径存在中文,打开软件上面工具栏最后面的设置,找到默认模板,文章源自设计学徒自学网-http://www.sx1c.com/2048.html

点击后面的三点进去选择gb_part确定就不会出现了,第二个装配图也一样。文章源自设计学徒自学网-http://www.sx1c.com/2048.html

Solidworks软件如何设置才能工作效率更高?文章源自设计学徒自学网-http://www.sx1c.com/2048.html

Solidworks软件如何设置才能工作效率更高?文章源自设计学徒自学网-http://www.sx1c.com/2048.html

Solidworks软件如何设置才能工作效率更高?文章源自设计学徒自学网-http://www.sx1c.com/2048.html

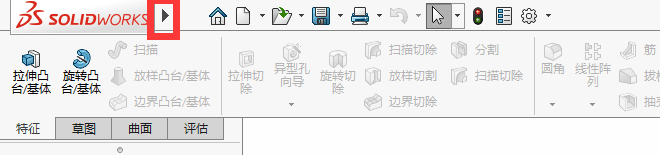

2、点击solidworks旁边的三角图标,再点击右边的钉子,把工具栏固定,方便后面画图。文章源自设计学徒自学网-http://www.sx1c.com/2048.html

Solidworks软件如何设置才能工作效率更高?文章源自设计学徒自学网-http://www.sx1c.com/2048.html

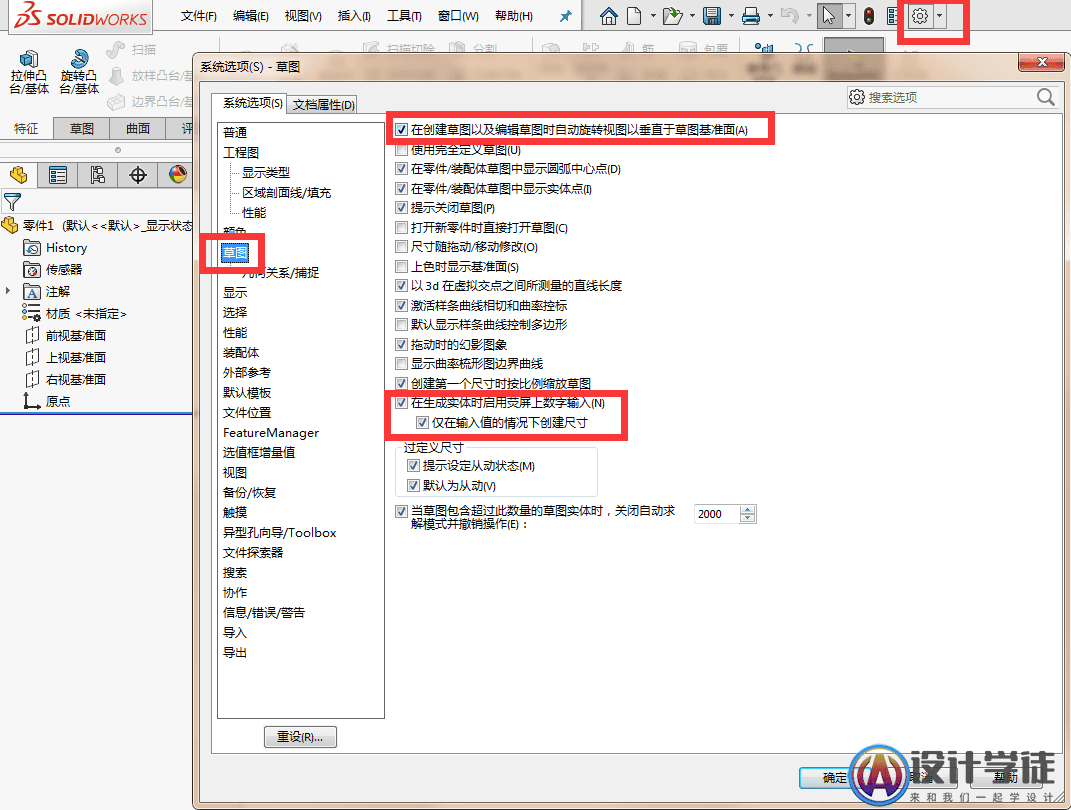

3、点击工具栏后面的齿轮进入设置,选择草图,把第一个创建草图自动垂直草图基准面勾选上,文章源自设计学徒自学网-http://www.sx1c.com/2048.html

不需要每次都手动按Ctrl+8正视于基准面。绘制草图动态输入的设置,文章源自设计学徒自学网-http://www.sx1c.com/2048.html

把在生成实体时启用荧屏上数字输入勾选上,不保留输入尺寸的标注可以不用勾选仅在输入值的情况下创建尺寸。文章源自设计学徒自学网-http://www.sx1c.com/2048.html

Solidworks软件如何设置才能工作效率更高?文章源自设计学徒自学网-http://www.sx1c.com/2048.html

4、鼠标滚轮放大缩小设置,Solidworks默认的滚轮放大缩小是CAD方向相反的,文章源自设计学徒自学网-http://www.sx1c.com/2048.html

很多从CAD过来的新人用不习惯,在设置里面,选择视图,把反转鼠标缩放方向勾选上,就跟CAD一样了。文章源自设计学徒自学网-http://www.sx1c.com/2048.html

Solidworks软件如何设置才能工作效率更高?文章源自设计学徒自学网-http://www.sx1c.com/2048.html

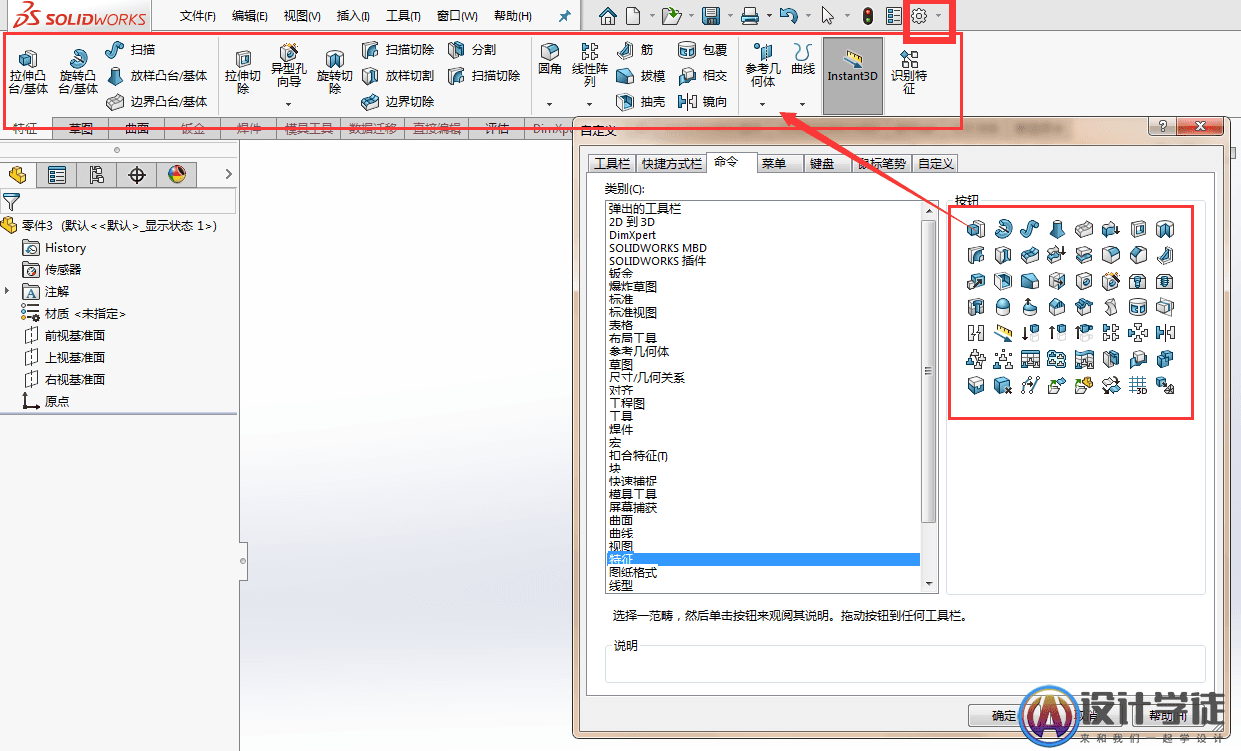

5、命令的拓展,当绘图没有在页面找到命令的时候,选择自定义,选择需要的命令,按住鼠标左键可以拖动到上面去使用。文章源自设计学徒自学网-http://www.sx1c.com/2048.html

Solidworks软件如何设置才能工作效率更高?文章源自设计学徒自学网-http://www.sx1c.com/2048.html

6、绘图使用Instant3D工具,把Instant3D工具激活点亮,建模时点击模型,对参数双击可以直接修改,方便快捷。文章源自设计学徒自学网-http://www.sx1c.com/2048.html
