solidworks中齿轮/齿条配合教程

说明：为保证实现正常啮合，齿轮/齿条两者的模数、压力角应保证相等，本案例取模数M=2，压力角20°，齿轮/齿条都来源于solid works自带的设计库toolbox。

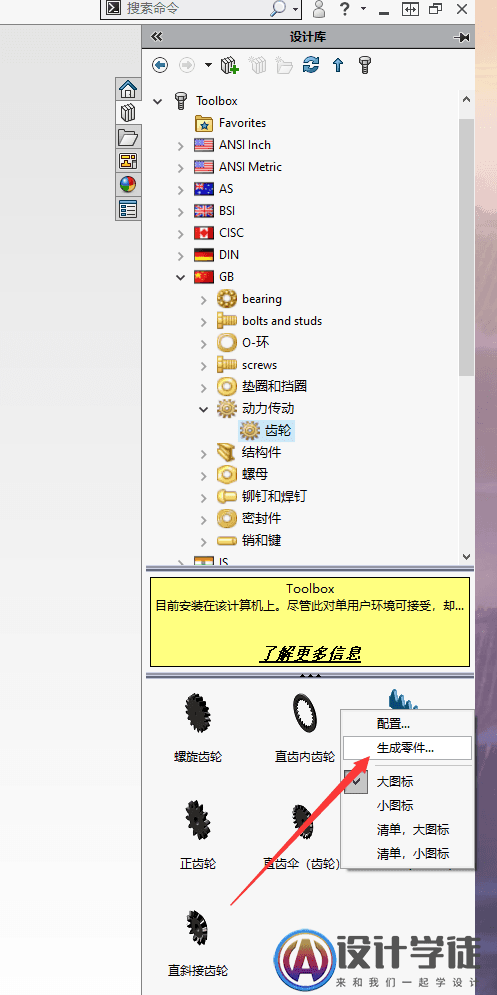

第1步，点击任务窗格的设计库—toolbox—GB—动力传动—齿轮—齿条，在齿条的地方点击鼠标右键，点击生成零件。文章源自设计学徒自学网-http://www.sx1c.com/2063.html

文章源自设计学徒自学网-http://www.sx1c.com/2063.html

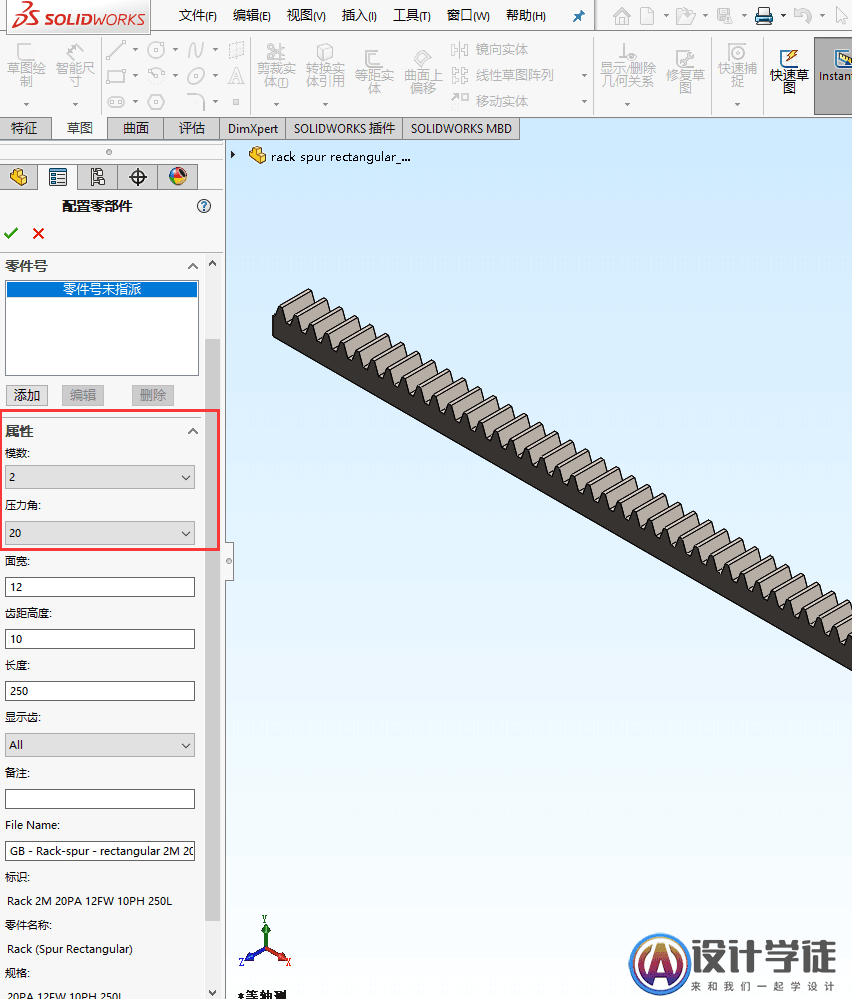

输入设计参数，务必保证前面的模数、压力角两个参数跟下面齿轮的相同，点击确定，然后保存零件就行了。文章源自设计学徒自学网-http://www.sx1c.com/2063.html

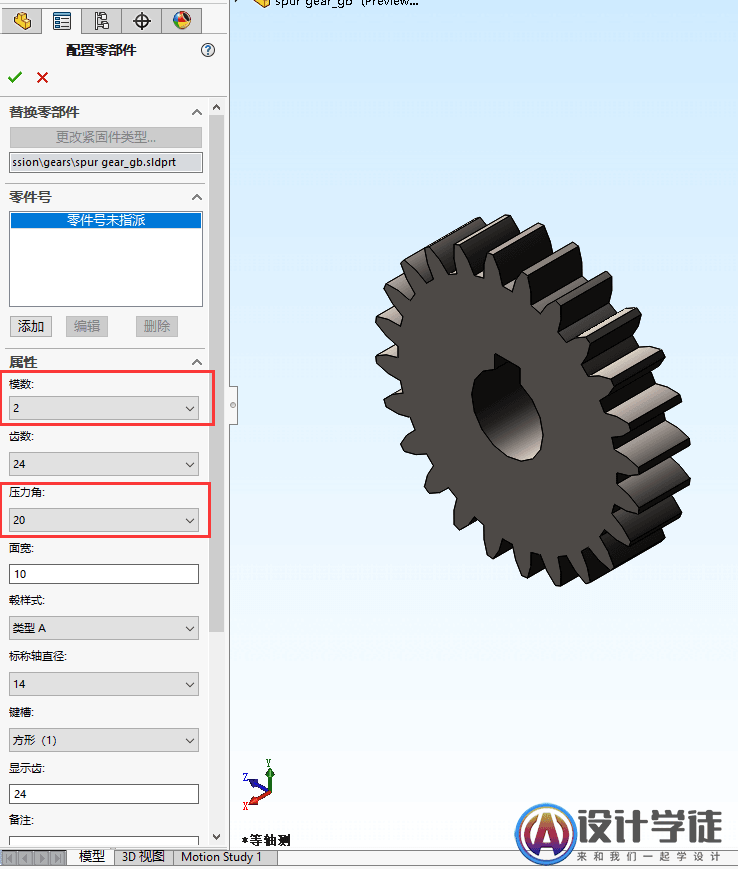

第2步，生成齿轮，跟上步一样，在正齿轮的地方右键生成齿轮零件，然后输入参数 ，确保模数、压力角跟上面齿条一样，点击确定，然后保存零件。文章源自设计学徒自学网-http://www.sx1c.com/2063.html

文章源自设计学徒自学网-http://www.sx1c.com/2063.html

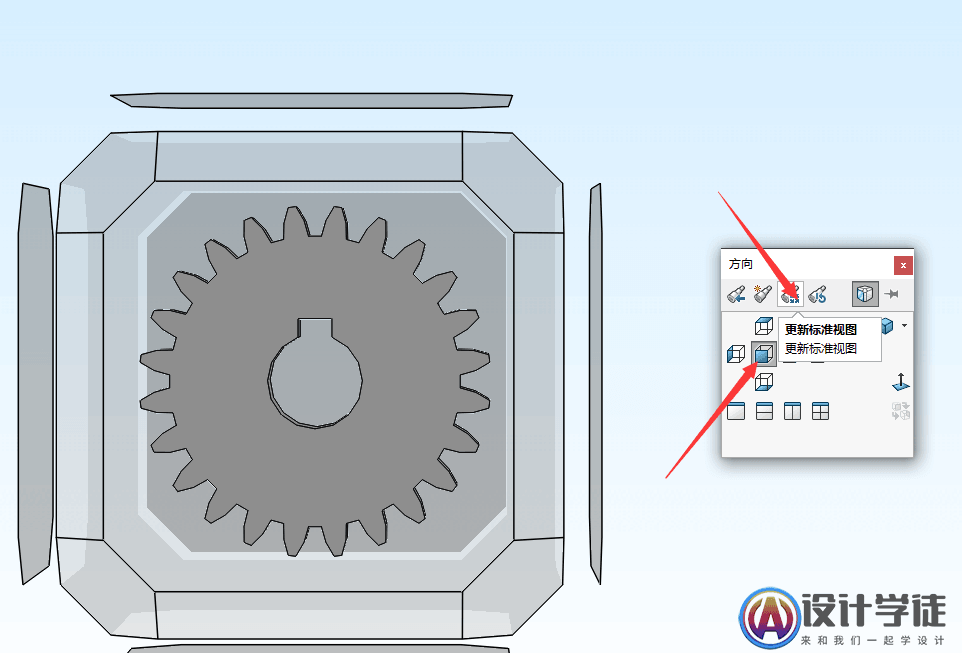

第3步，新建一个装配体文件，先插入齿轮，先按空格键调整齿轮的前视图方向，这个方向好装配。文章源自设计学徒自学网-http://www.sx1c.com/2063.html

文章源自设计学徒自学网-http://www.sx1c.com/2063.html

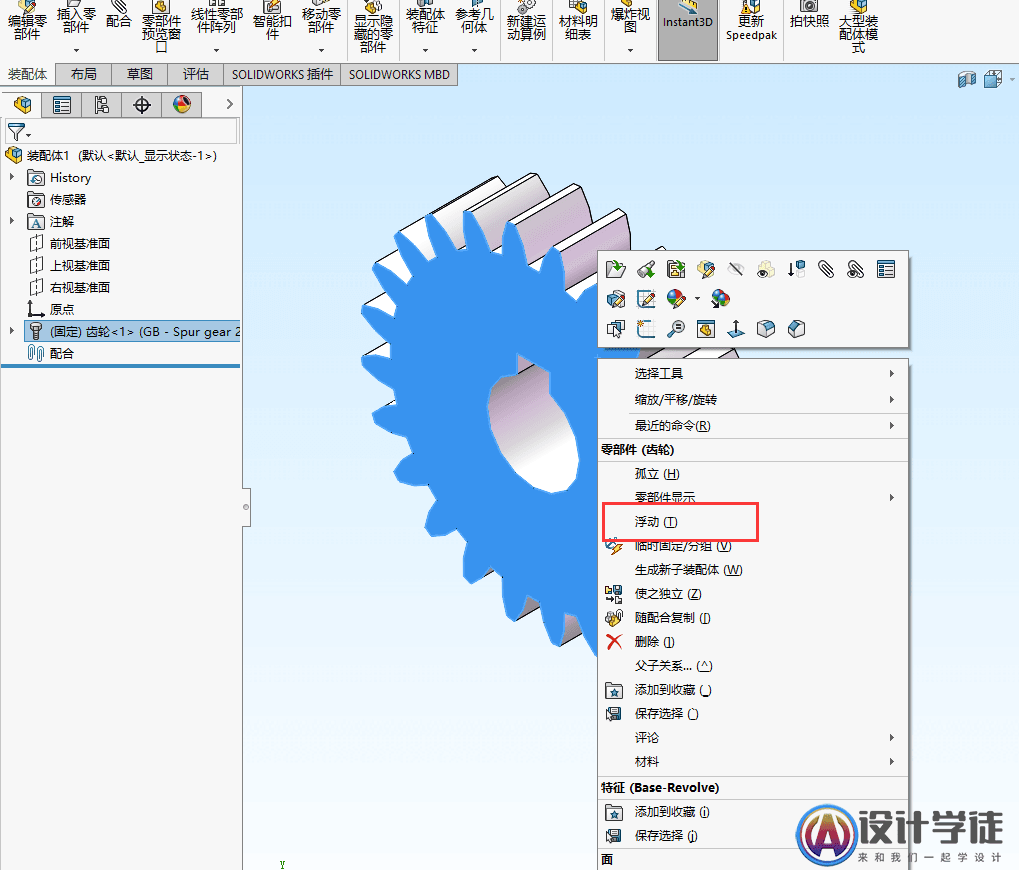

第4步，在齿轮零件上右键变成浮动。文章源自设计学徒自学网-http://www.sx1c.com/2063.html

文章源自设计学徒自学网-http://www.sx1c.com/2063.html

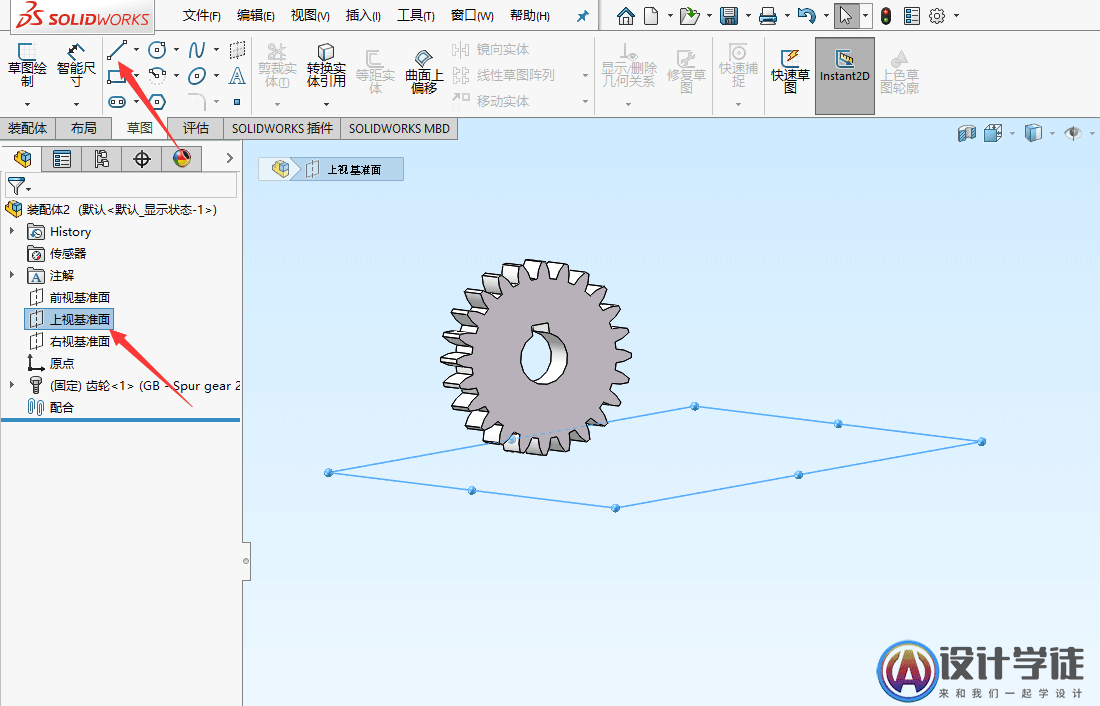

第5步，为了方便固定齿轮，在装配体的上视图里面绘制一条直线。文章源自设计学徒自学网-http://www.sx1c.com/2063.html

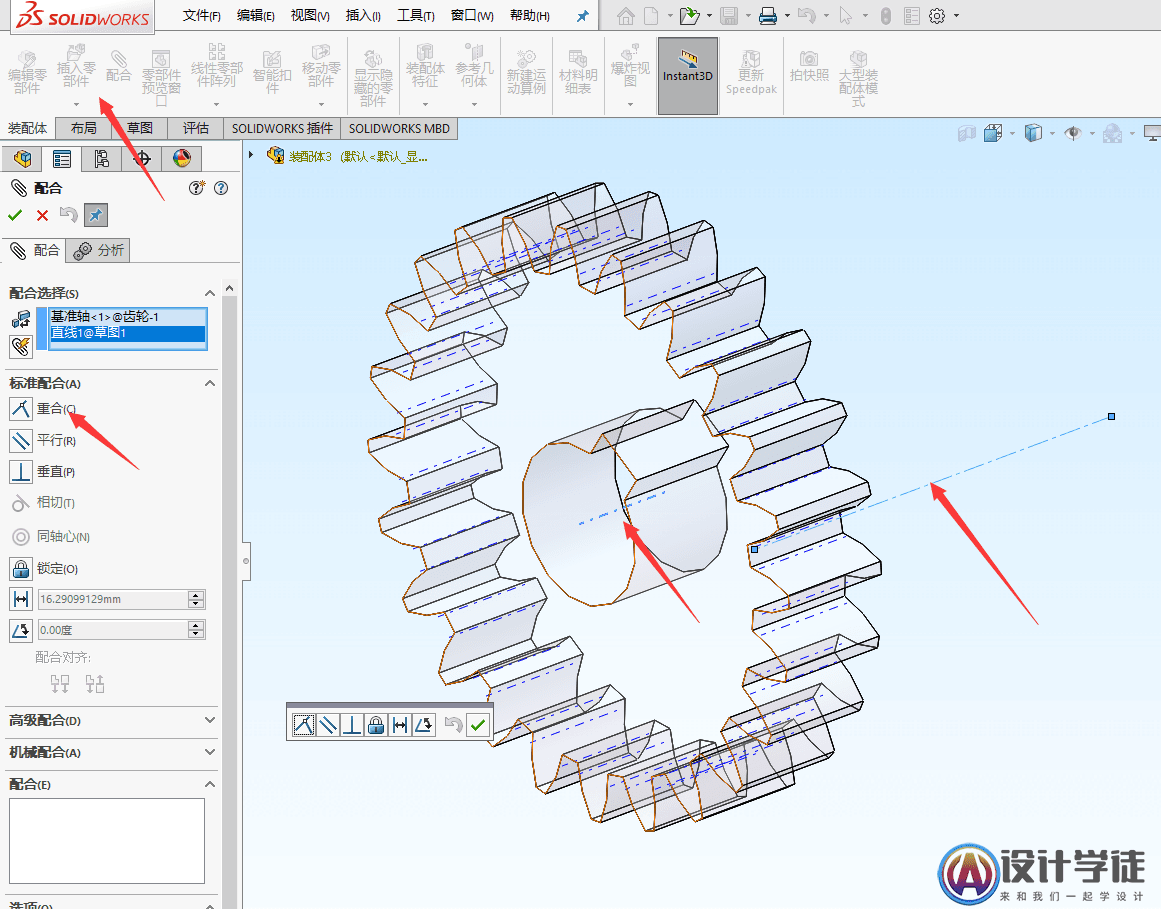

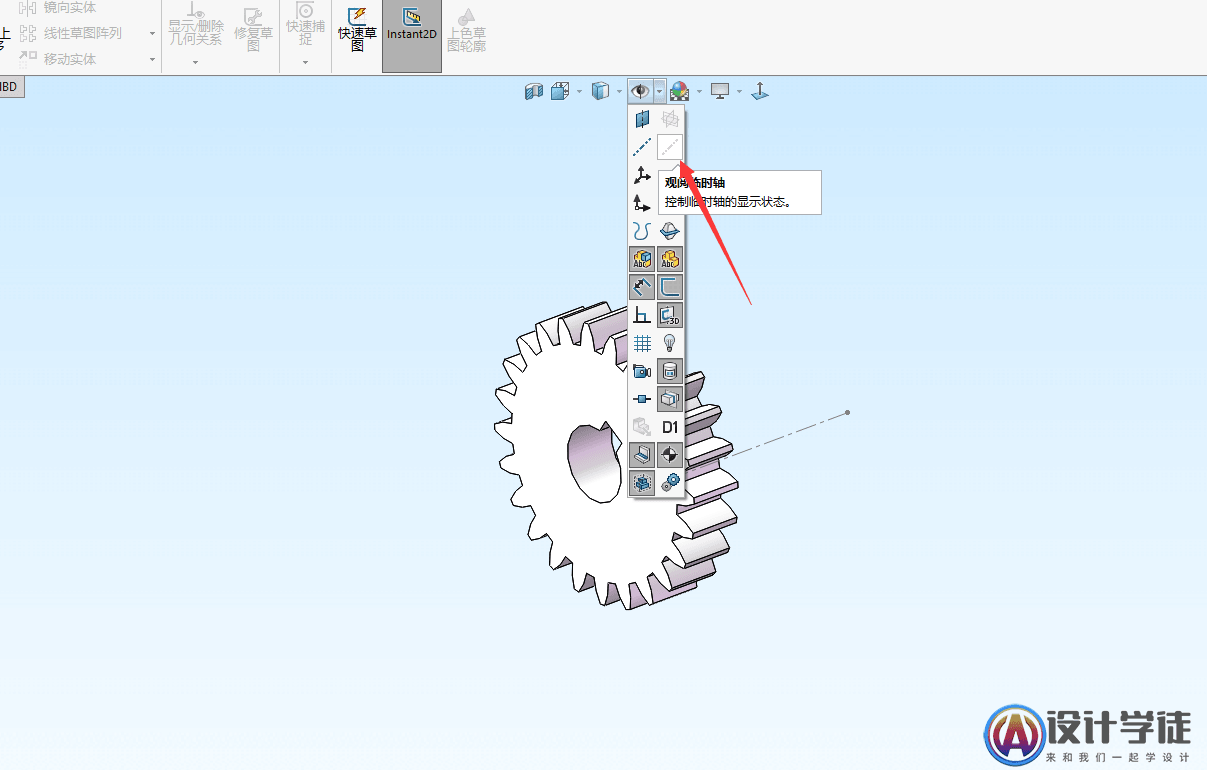

第6步，点击显示隐藏后面的箭头，打开观阅临时轴线，然后点击配合，选择齿轮中间的轴线和上视图的直线添加重合的关系。

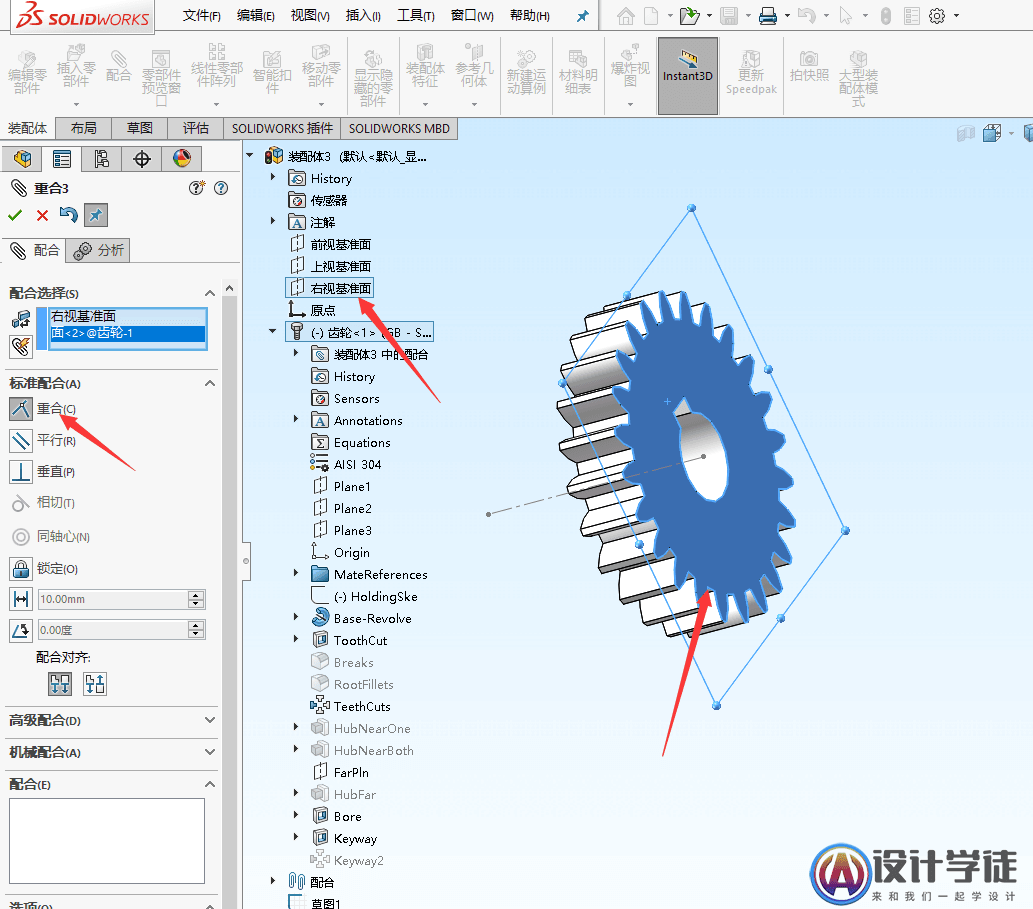

第7步，选择右视基准面跟齿轮的一个平面重合，这样齿轮就可以围绕着一根轴转动了。

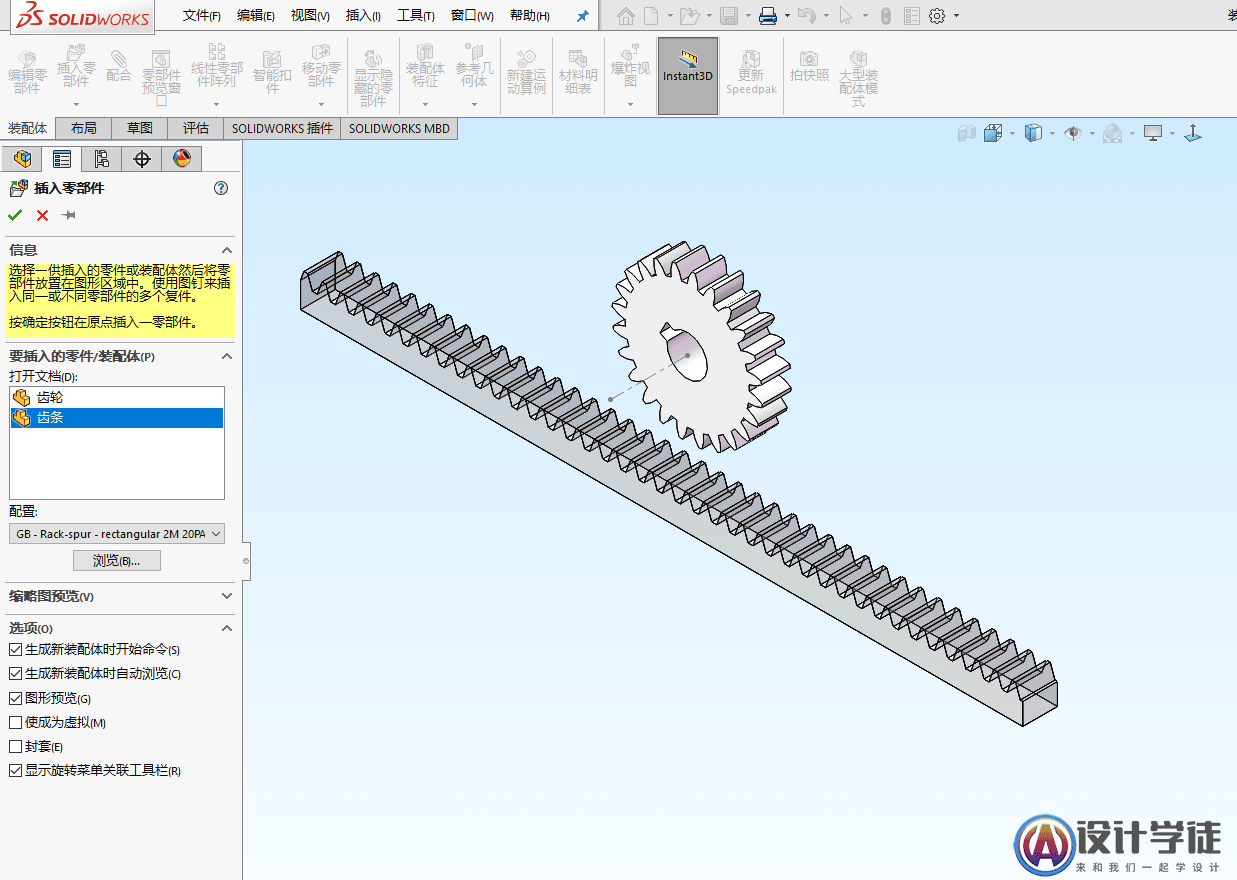

第8步，点击插入零部件，选择齿条。

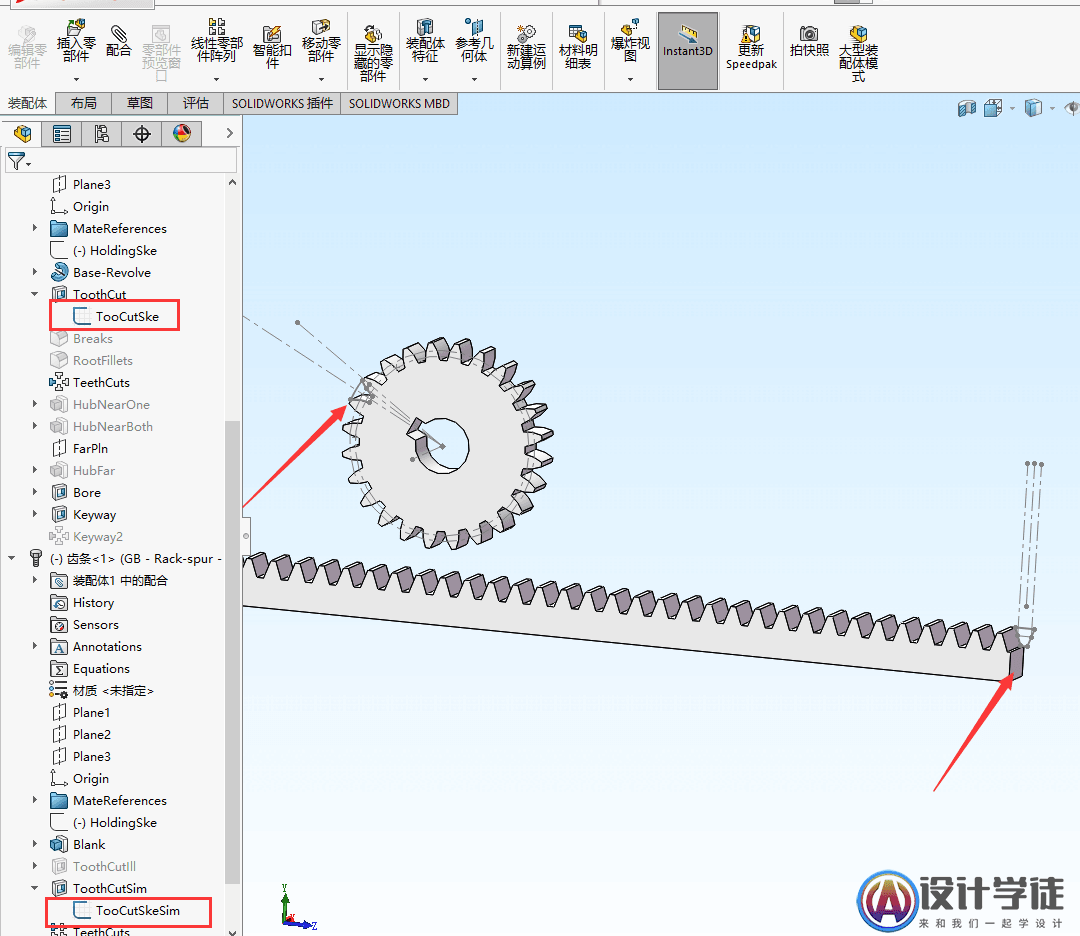

第9步，把齿轮、齿条上了做轮齿的草图显示出来。

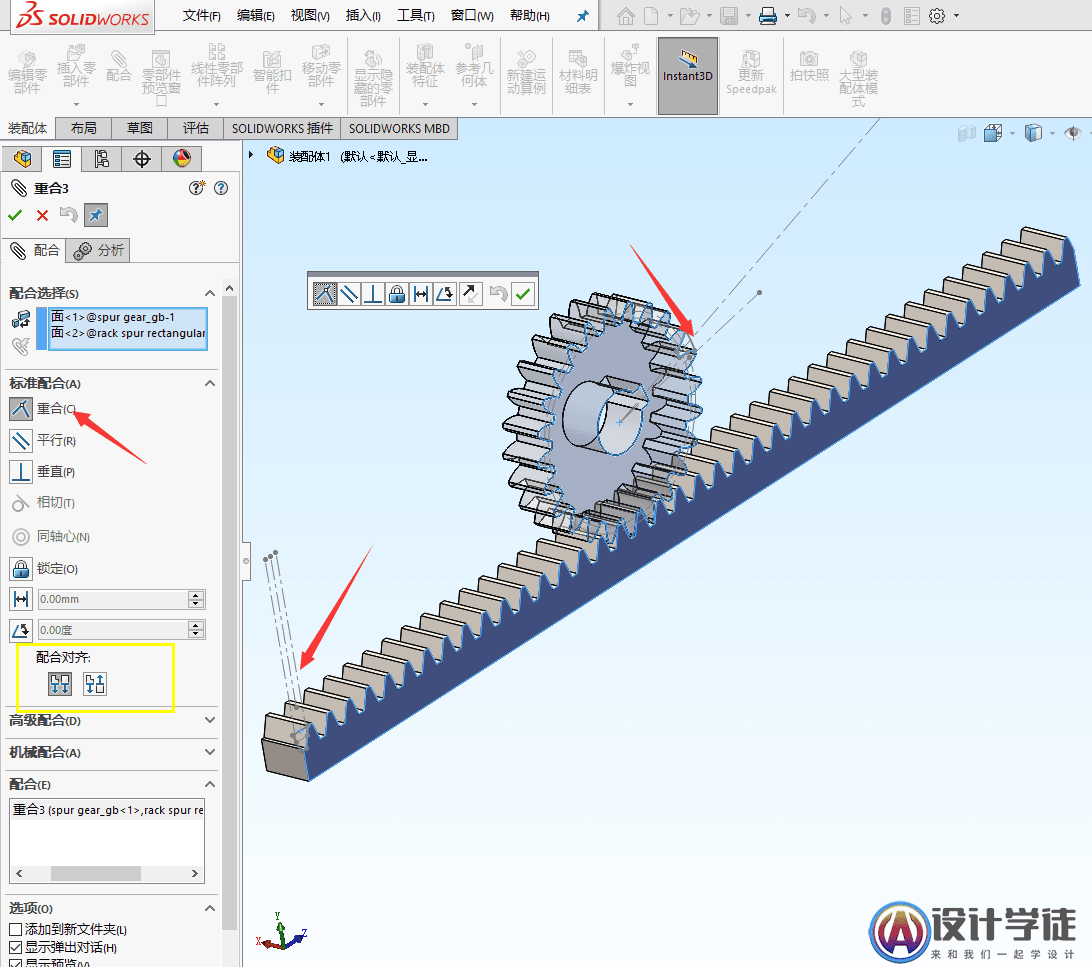

第10步，点击配合，选择齿轮有草图的那个平面跟齿条有草图那个平面重合，如果效果相反了，就点击下面方框的反向对齐。

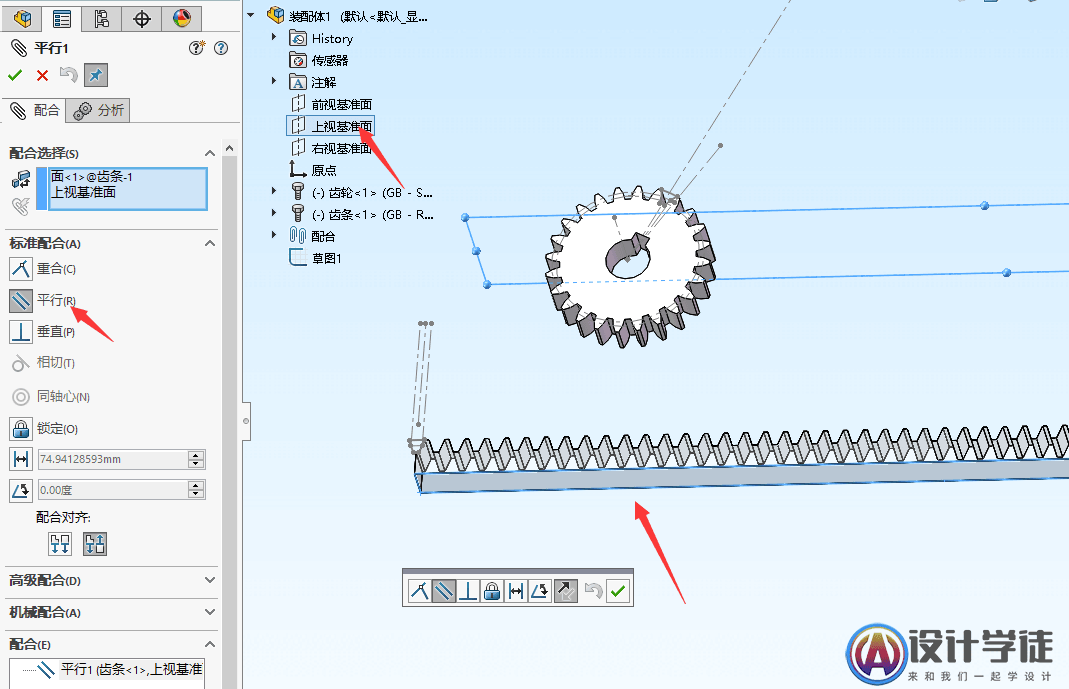

继续选择齿轮底下的平面跟上视基准面平行，点击确定。

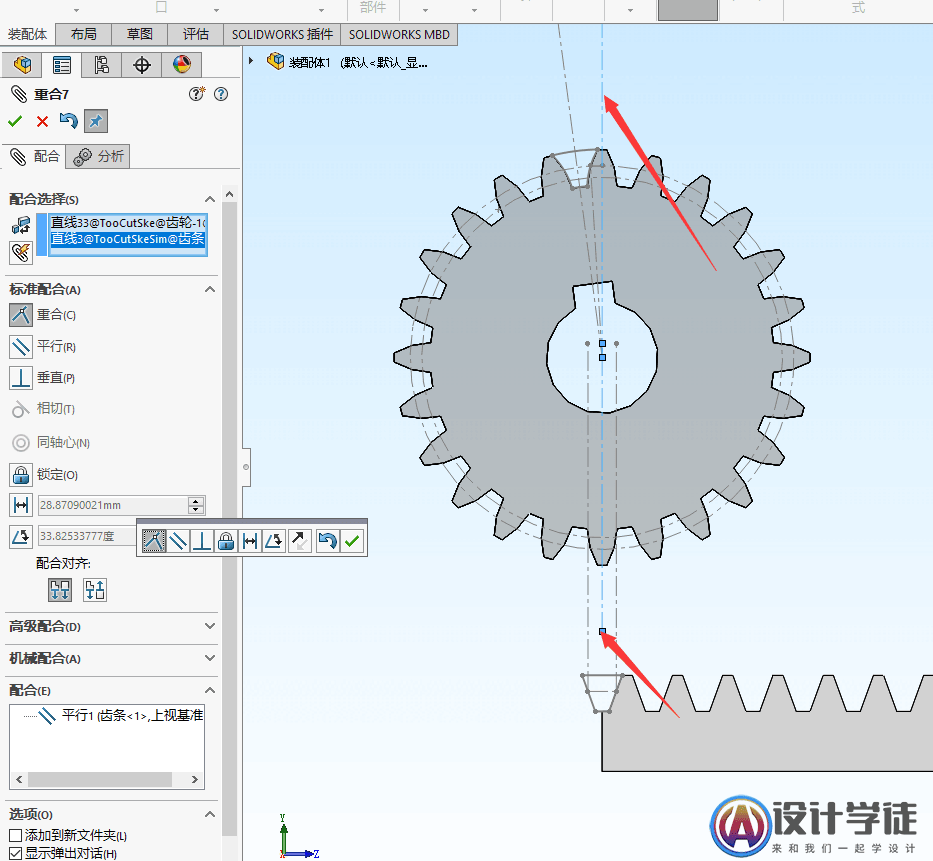

继续选择齿轮上通过齿顶中心的线，跟齿条齿槽中心的线，选择重合。

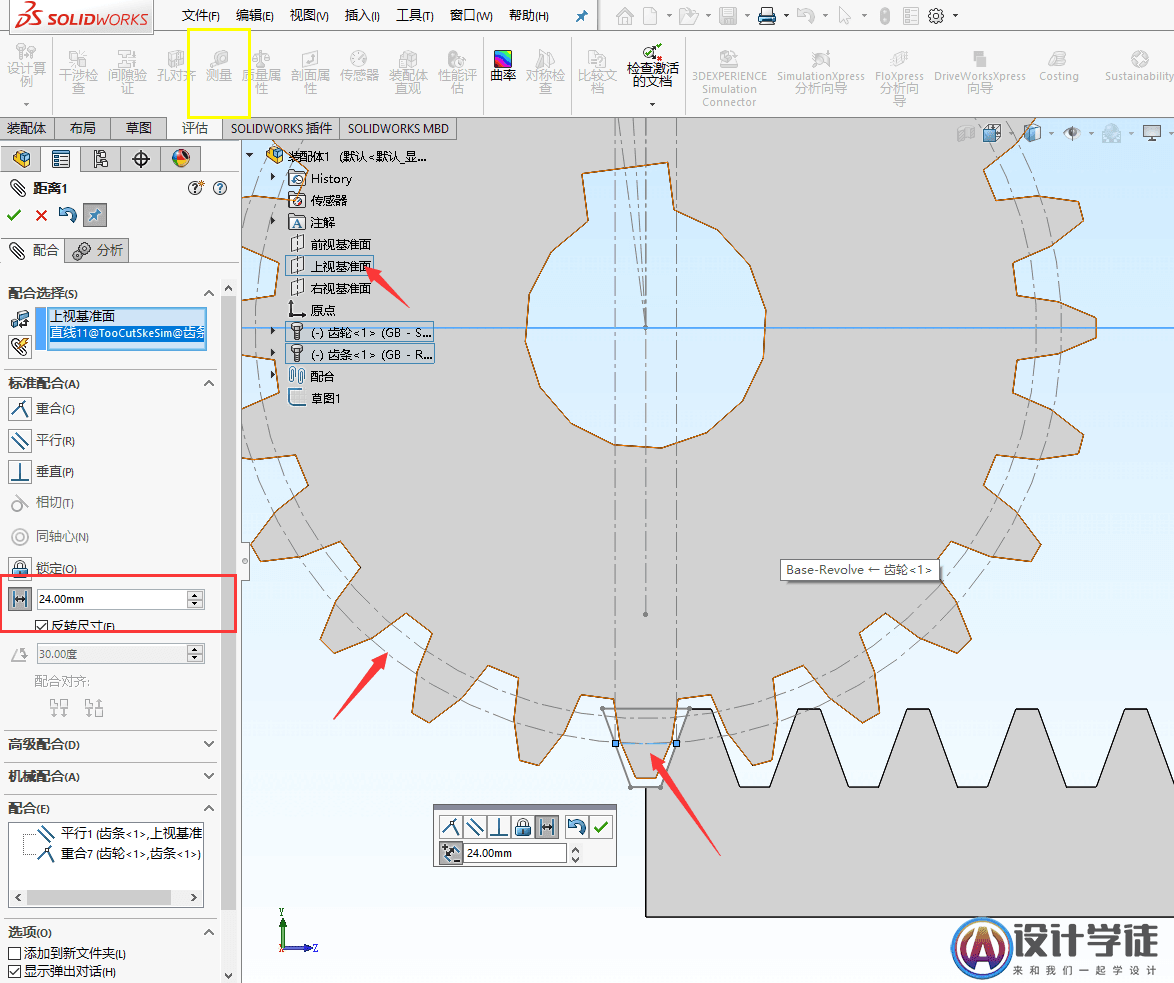

继续选择上视基准面和齿条分度线添加距离配合，距离就是齿轮分度圆的半径，要是不知道的可以先退出来然后点击评估里面的测量。

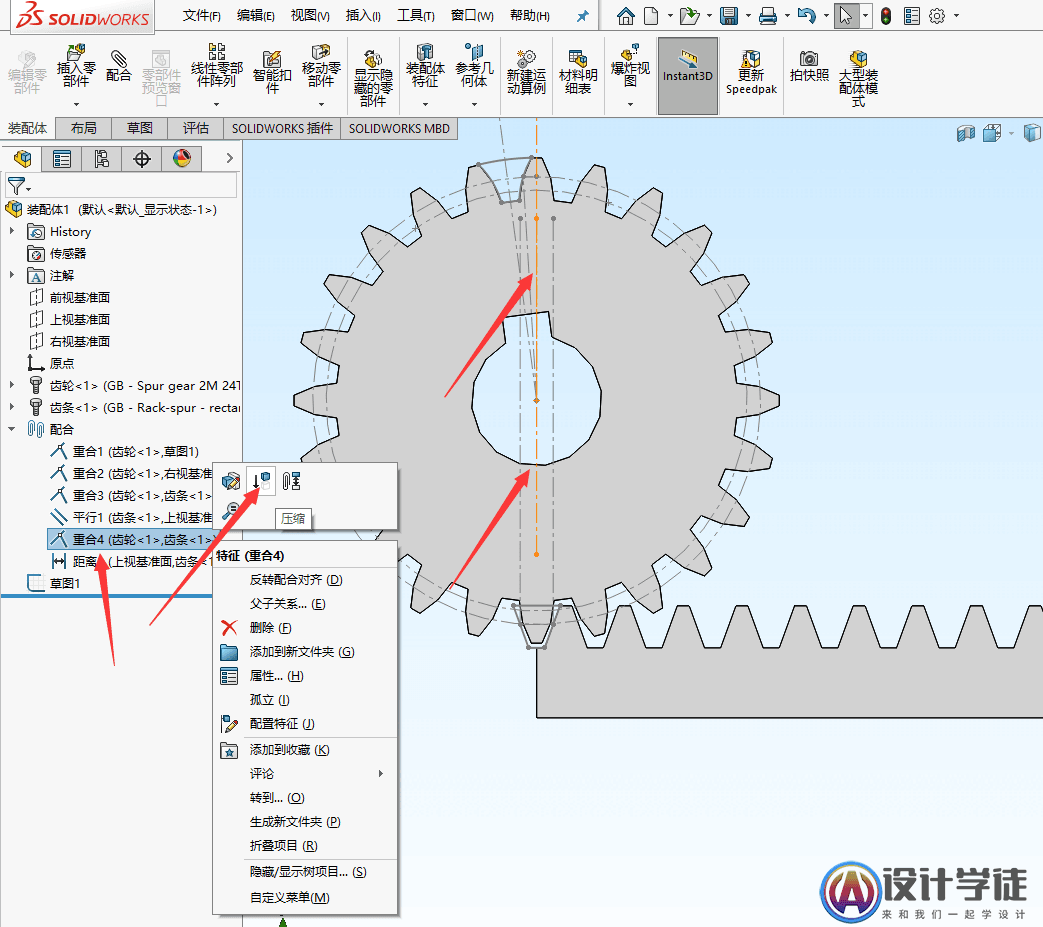

第11步，回到模型这里，把配合打开，然后把两个中心线重合的那个配合右键压缩，这个配合只是为了帮助我们定位，后面是用不到的。

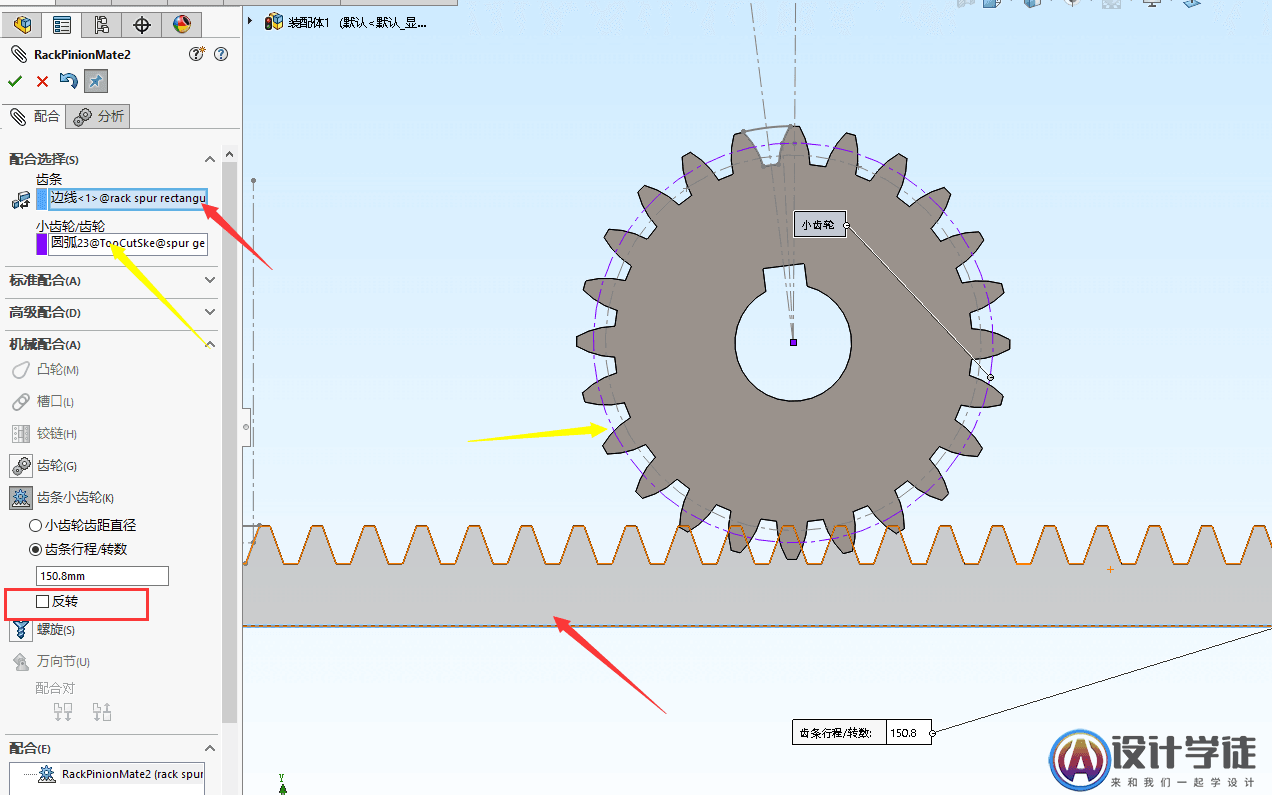

第12步，点击配合，这里要用机械配合了，点击齿条小齿轮配合，选择齿条底边直线，对齿轮来说可以选分度圆，然后拖动齿条，如果出现下图干涉的情况，就把反转勾选上，就可以了，再把草图隐藏掉。

现在拖动齿条就是正常的啮合状态。
