中望CAD批量打印图纸的方法

广告也精彩

在使用CAD绘图过程中,我们如何实现自动按顺序发布多张图纸,而不用逐一手动点开每个文档呢,今天我们来分享一下这一方法,具体解决步骤如下:文章源自设计学徒自学网-http://www.sx1c.com/2355.html

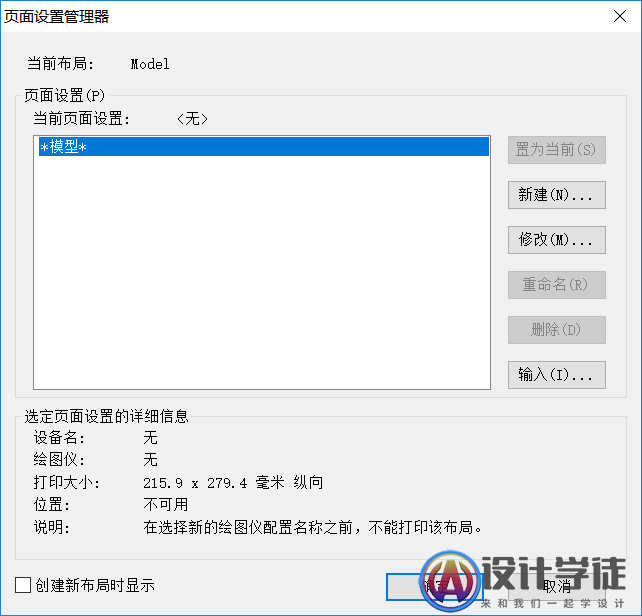

方法一:1.首先打开CAD软件,点击工具栏文件选项,选择【页面设置管理器】,弹出如下图所示对话框:文章源自设计学徒自学网-http://www.sx1c.com/2355.html

中望CAD批量打印图纸的方法文章源自设计学徒自学网-http://www.sx1c.com/2355.html

中望CAD批量打印图纸的方法文章源自设计学徒自学网-http://www.sx1c.com/2355.html

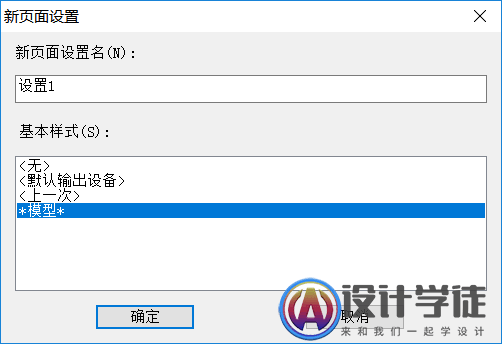

2. 在页面设置管理器对话框中点击【新建】按钮,此时弹出新建页面设置对话框,输入【新页面设置名称】,勾选页面设置管理器最下方的创建布局时显示选项,然后点击确定。文章源自设计学徒自学网-http://www.sx1c.com/2355.html

中望CAD批量打印图纸的方法文章源自设计学徒自学网-http://www.sx1c.com/2355.html

中望CAD批量打印图纸的方法文章源自设计学徒自学网-http://www.sx1c.com/2355.html

3. 按实际要求设置打印参数,单击【确定】。文章源自设计学徒自学网-http://www.sx1c.com/2355.html

中望CAD批量打印图纸的方法文章源自设计学徒自学网-http://www.sx1c.com/2355.html

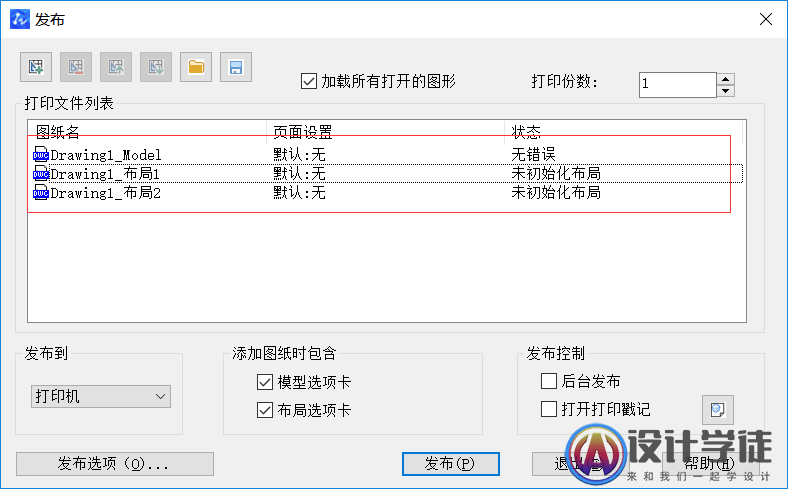

4.打开CAD命令行,输入【PUBLISH】命令,然后按回车键确定执行,就会打开【发布】对话框。点击添加图纸按钮选择需要发布的发布文件,可以随意在【图纸名】列表框拖拽图纸调整图纸排列顺序。文章源自设计学徒自学网-http://www.sx1c.com/2355.html

中望CAD批量打印图纸的方法文章源自设计学徒自学网-http://www.sx1c.com/2355.html

5.此时选择全部图纸,打开【页面设置】的下拉列表,选择之前创建了的页面设置名称,也可以重新选择【输入】选项,从其他图形输入页面设置。文章源自设计学徒自学网-http://www.sx1c.com/2355.html

6.这个时候点击【发布选项】,即可打开【发布选项】对话框。按要求设置输出位置,默认输出位置为打印到文件。保存图纸列表,将当前图形列表另存为DSD文件,方便以后调用。
7.最后根据选择的打印机/绘图仪或者直接选择PDF或DWF格式生成发布结果。文章源自设计学徒自学网-http://www.sx1c.com/2355.html

中望CAD批量打印图纸的方法文章源自设计学徒自学网-http://www.sx1c.com/2355.html

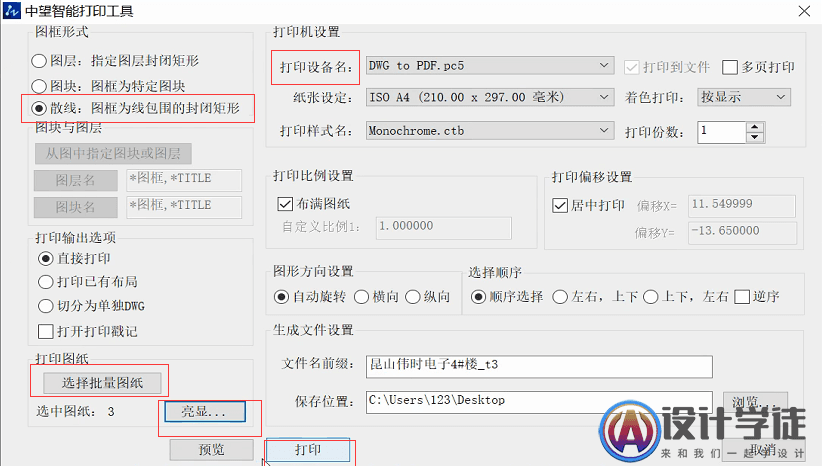

方法二:1.打开需要批量打印的图纸,接着点击工具栏【文件】中的【智能打印】文章源自设计学徒自学网-http://www.sx1c.com/2355.html

中望CAD批量打印图纸的方法文章源自设计学徒自学网-http://www.sx1c.com/2355.html

2.在弹出的对话框中,选择打印设备名,修改【图框形式】,接着点击选择批量图纸,在返回的页面中框选需要打印的图纸,然后点击【亮显】,最后点击打印即可。文章源自设计学徒自学网-http://www.sx1c.com/2355.html

中望CAD批量打印图纸的方法文章源自设计学徒自学网-http://www.sx1c.com/2355.html
