很多使用ToolBox的朋友都希望图中所有用到的标准件(如螺钉螺母)的规格大小以及国标号能够自动出现在装配图的明细表中,特别是能自动产生数量规格等相关数据。否则人工统计是件非常烦琐的工作。SolidWorks早已提供了这个功能,不过因为这个是老外的软件,对中华地区的技术支持力度不强,没有提供现成的模板,而GB标准件也只是从2007版才开始加入,并且是英文名称....文章源自设计学徒自学网-http://www.sx1c.com/2371.html

 文章源自设计学徒自学网-http://www.sx1c.com/2371.html

那么我们怎么解决这个问题呢?答案:自己动手。可以自己定义模板,修改库文件来实现全自动、全中文的明细表梦想。(本教程面向新手,所以会讲的详细一点,同时也请高手指教)文章源自设计学徒自学网-http://www.sx1c.com/2371.html

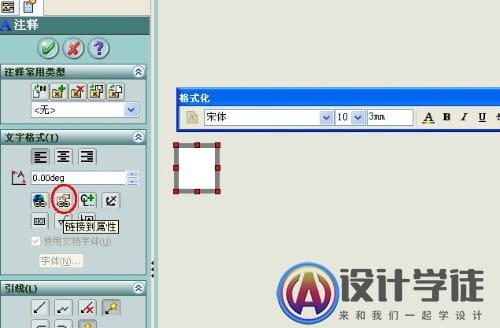

首先,需要明白这样一个概念:工程图中的“属性变量”。啥叫“属性变量”呢?我们来看当你在工程图中插入文字和注释的时候,有一个图标是“链接到属性”,就是下图中红圈的那个:文章源自设计学徒自学网-http://www.sx1c.com/2371.html

SolidWorks工程图中自动生成明细表文章源自设计学徒自学网-http://www.sx1c.com/2371.html

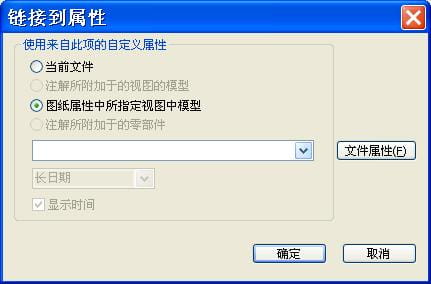

我们选择这个“链接到属性”,就会出现下面这个对话框:(注意,一般来讲,我们在工程图中所使用的属性都应该来自图中的模型,既.sldprt或.sldasm中定义的内容,所以应该选择“图纸属性中所指定视图中模型”这一项。只有少数某些属性需要用“当前文件”中的定义,如此工程图“最后保存的时间”)文章源自设计学徒自学网-http://www.sx1c.com/2371.html

SolidWorks工程图中自动生成明细表文章源自设计学徒自学网-http://www.sx1c.com/2371.html

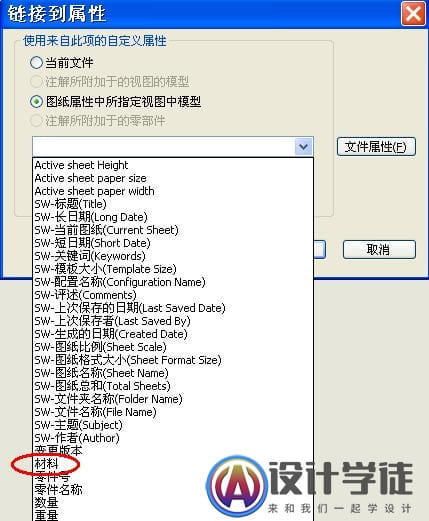

点开它,选择“材料”:文章源自设计学徒自学网-http://www.sx1c.com/2371.html

SolidWorks工程图中自动生成明细表文章源自设计学徒自学网-http://www.sx1c.com/2371.html

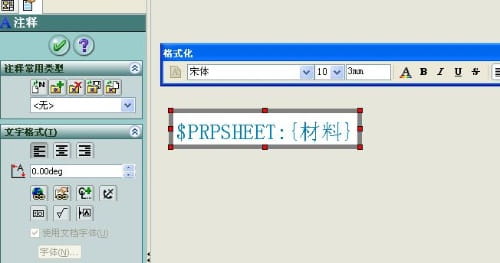

这样就插入了一个“属性变量”的文本,如下图:文章源自设计学徒自学网-http://www.sx1c.com/2371.html

SolidWorks工程图中自动生成明细表文章源自设计学徒自学网-http://www.sx1c.com/2371.html

而这个变量是跟随工程图中所引入的模型的属性变化的。文章源自设计学徒自学网-http://www.sx1c.com/2371.html

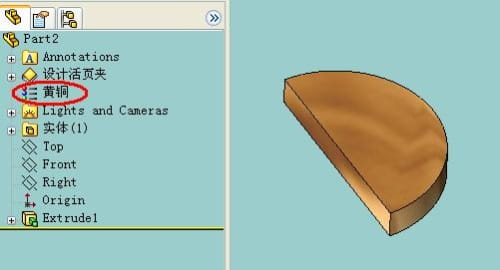

现在我们来建立一个3D模型,选定他的材料为黄铜:文章源自设计学徒自学网-http://www.sx1c.com/2371.html

SolidWorks工程图中自动生成明细表文章源自设计学徒自学网-http://www.sx1c.com/2371.html

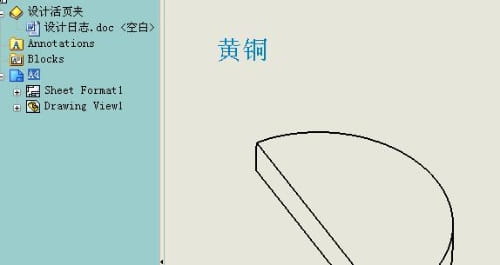

然后将这个模型插入到工程图中:文章源自设计学徒自学网-http://www.sx1c.com/2371.html

SolidWorks工程图中自动生成明细表文章源自设计学徒自学网-http://www.sx1c.com/2371.html

看吧,那个“属性变量”的文本就变成了“黄铜”。看到这里,可能有朋友会马上尝试,可是,怎么没有那个“材料”的属性呢? 这个前面说过,没有现成的模板给你,需要自己定义零件和装配体的模板文章源自设计学徒自学网-http://www.sx1c.com/2371.html
