CAD打断命令的使用技巧

广告也精彩

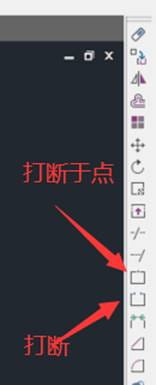

打断分为两种情况,打断和打断于点。可以在页面右边菜单栏选中【打断于点】或【打断】启动打断命令,也可以直接在命令行输入BREAK(BR)命令。文章源自设计学徒自学网-http://www.sx1c.com/2447.html

CAD打断命令的使用技巧文章源自设计学徒自学网-http://www.sx1c.com/2447.html

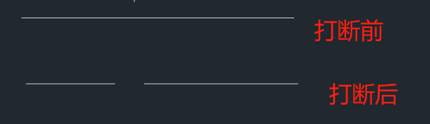

当我们要在线上放文字或图块时,可以用打断命令将线断开,通常需要指定两个点,制定后图形将被打断成两个对象,两点之间是空白间隔。文章源自设计学徒自学网-http://www.sx1c.com/2447.html

CAD打断命令的使用技巧文章源自设计学徒自学网-http://www.sx1c.com/2447.html

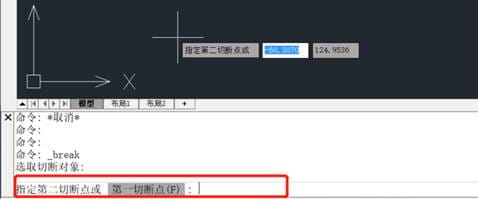

在执行打断命令的时候,需要注意的是,我们通常在点选对象时,点选的位置会默认作为打断的第一点,而命令行将直接提示我们接着指定第二点,此时要注意看命令行的提示信息,是继续选择指定第二切断点还是重新选择第一切断点;文章源自设计学徒自学网-http://www.sx1c.com/2447.html

CAD打断命令的使用技巧文章源自设计学徒自学网-http://www.sx1c.com/2447.html

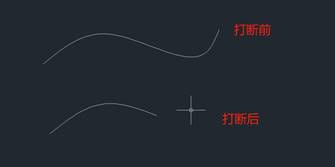

打断命令不仅可以将直线、圆弧、多段线、样条曲线、圆环以及其他几种对象类型一分为二,还可以将其中一端删除。如果第二点定位到图形一侧端点以外,则可以将图形的一端全部切掉。文章源自设计学徒自学网-http://www.sx1c.com/2447.html

CAD打断命令的使用技巧文章源自设计学徒自学网-http://www.sx1c.com/2447.html
