直齿锥齿轮的建模（模数(大端端面模数)m=2.5,齿数z=24,齿宽b=20, 压力角(法向)α=20）
建模的关键：①大小两端的各自4个圆的画法，②大小两端的齿廓的画法。文章源自设计学徒自学网-http://www.sx1c.com/2458.html
仍然是先用NX自带的齿轮建模工具来做，再用参数的方法用各个软件来做。文章源自设计学徒自学网-http://www.sx1c.com/2458.html
文章源自设计学徒自学网-http://www.sx1c.com/2458.html
NX建模方法:文章源自设计学徒自学网-http://www.sx1c.com/2458.html
锥齿轮的参数非常多，但建模的时候并不一定都用上。（输入参数时要按顺序，不要乱。）文章源自设计学徒自学网-http://www.sx1c.com/2458.html
（1）输入参数：文章源自设计学徒自学网-http://www.sx1c.com/2458.html
文章源自设计学徒自学网-http://www.sx1c.com/2458.html
（2）绘制草图并约束。文章源自设计学徒自学网-http://www.sx1c.com/2458.html
文章源自设计学徒自学网-http://www.sx1c.com/2458.html
注意使用xy为草图平面文章源自设计学徒自学网-http://www.sx1c.com/2458.html
（3）创建两个草图平面。
（4）作出两个草图。

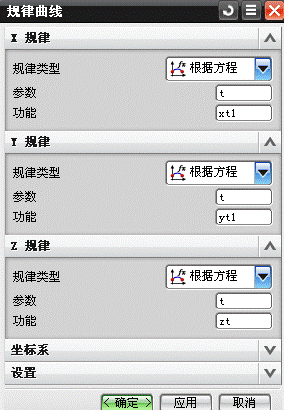

（5）第一次移动坐标系，并画出第一条渐开线。
（6）采用以前的方法做出第一个齿廓。
即大段齿廓。注意，因为坐标是旋转以后的，
所以镜像渐开线时不需再作镜像中心线，直接用基准坐标系的YZ平面即可。
（7）参照第一个齿廓的做法，做出第二个齿廓。
偏置坐标系时的对话框 画第二条渐开线时记得修改X、Y的参数
（8）结果如下：
（9）画引导线。
①首先要使坐标系恢复WCS原点。选择参考为：绝对坐标系即可。如图：
②以YZ为草图平面，画出引导线时，最好选择第二条直线的投影。
即这条直线为引导线
（10）再以YZ为草图平面画出齿坯剖面，并旋转成实体。
（11）扫掠出第一个齿体。
（12）阵列并求和。(NX 8.0阵列命令用的是“对特征形成图样”)
