轴测图在分析图的使用中非常有用,尤其是90°的轴测图,可以和旋转过的平面图完美契合,非常适合用于分析图的制作。那么如何设置才能导出90°的轴测图呢?文章源自设计学徒自学网-http://www.sx1c.com/249.html

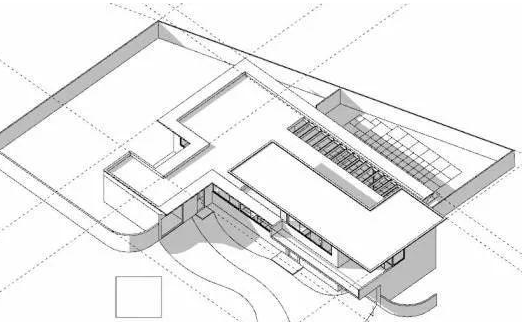

先来看看最终效果图文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

我们都知道SU中可以通过设置“相机”—“平行投影”来取消透视,但是无法设置轴测角度,通过下面教程的设置,可以交给大家如何设置90°轴测图。文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

画一个正方形文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

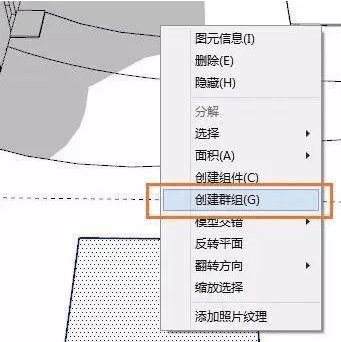

把这个正方形做成群组文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

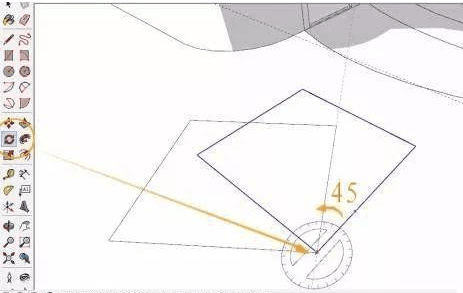

旋转45°,在平面模式文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

然后给这个正方形一个厚度,厚度多少随意。然后以侧面的下脚点为轴,向上旋转45°。听起来很复杂,看图很明白。文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

然后在“相机”里选“平行投影”文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

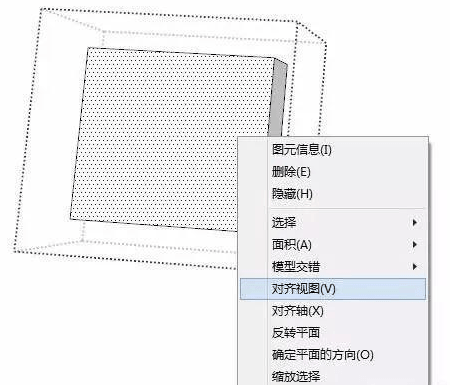

进入我们制作的长方体里,右键单击最上面的面,选择对齐视图。文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

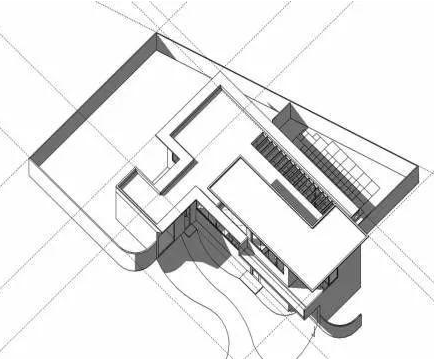

我们就得到了这个45-90-45的轴测图,删掉之前做的辅助立方体,我们还有一步工作要做。文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

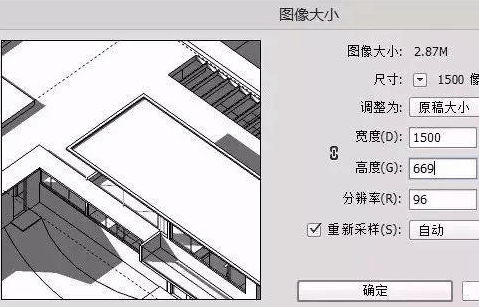

拖进PS,选择“图像”—“图像大小”文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

解锁掉宽度和高度中间的小拉锁,然后把高度乘以1.41。比如我这张图是669,就改成964,为什么要乘以1.41,因为是1:根号2的关系。呃,具体关系大家自行脑补....文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

这样就OK了。文章源自设计学徒自学网-http://www.sx1c.com/249.html

SketchUp秒出90°轴测图文章源自设计学徒自学网-http://www.sx1c.com/249.html

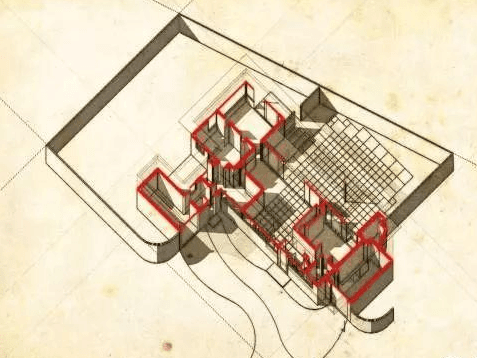

利用轴测图,我们可以进行分析图及复古风格图的PS,这就是下次的教程内容了,先贴一个预告图片。文章源自设计学徒自学网-http://www.sx1c.com/249.html
