CAD如何画波浪线,快捷键是什么?

设计学徒自学网 CAD教程评论阅读模式
广告也精彩

CAD中画波浪线有很多种方法,今天小编与大家分享一下两种常用的波浪线画法,具体参考如下。

方法一、使用样条曲线画波浪线文章源自设计学徒自学网-http://www.sx1c.com/2514.html

1、先使用直线命令,画出3条平行的横线,以及7条垂直平行的竖线,文章源自设计学徒自学网-http://www.sx1c.com/2514.html

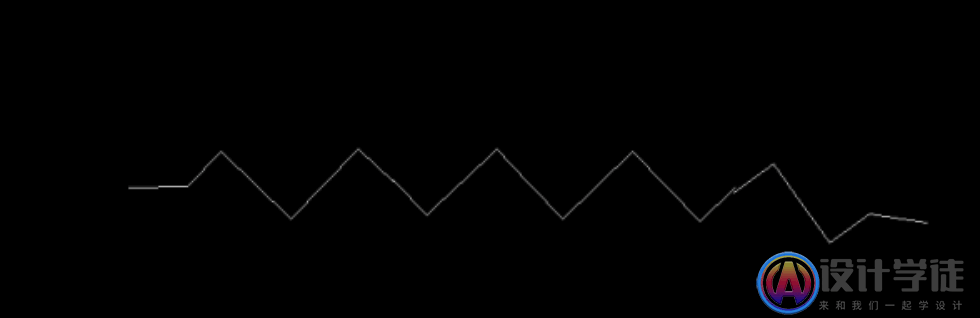

2、使用样条曲线,一次连接步骤1画的直线交叉点,得到如下图所示的波浪线文章源自设计学徒自学网-http://www.sx1c.com/2514.html

方法二、使用线型方法画波浪线文章源自设计学徒自学网-http://www.sx1c.com/2514.html

1、找到AutoCAD功能区的线型,点击其他,打开线型管理器(线型的设置方法,可参考: CAD线型设置快捷键(2种设置线型的方法))文章源自设计学徒自学网-http://www.sx1c.com/2514.html

2、选择线型为波浪型文章源自设计学徒自学网-http://www.sx1c.com/2514.html

3、选择完后,将所选择的波浪线型,点击当前,然后设置缩放比例文章源自设计学徒自学网-http://www.sx1c.com/2514.html

4、设置完后,返回绘图区,选择多段线命令,绘制出来的就是波浪线了文章源自设计学徒自学网-http://www.sx1c.com/2514.html

CAD如何画波浪线,快捷键是什么?文章源自设计学徒自学网-http://www.sx1c.com/2514.html 文章源自设计学徒自学网-http://www.sx1c.com/2514.html
