CAD如何三维视图转二维视图?

广告也精彩

在日常的CAD使用中,可能会用到三维视图与二维视图之间的相互转换功能,那么,如何将CAD的三维视图转换成二维视图呢?下面教大家一种方法。文章源自设计学徒自学网-http://www.sx1c.com/2551.html

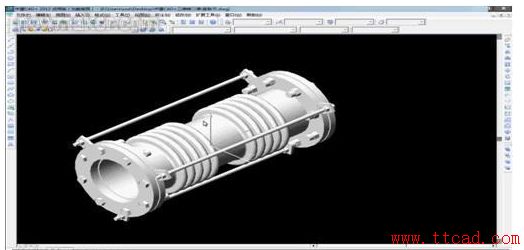

步骤一:首先我们使用CAD打开一个三维实体模型。文章源自设计学徒自学网-http://www.sx1c.com/2551.html

CAD如何三维视图转二维视图?文章源自设计学徒自学网-http://www.sx1c.com/2551.html

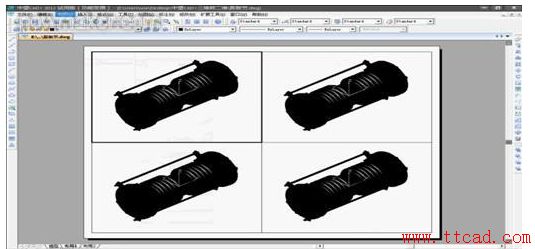

步骤二:然后选择视图》视口》四个视口命令,根据命令行提示输入F选择布满的方式。我们可以看到了四个视口分别出现了模型。文章源自设计学徒自学网-http://www.sx1c.com/2551.html

CAD如何三维视图转二维视图?文章源自设计学徒自学网-http://www.sx1c.com/2551.html

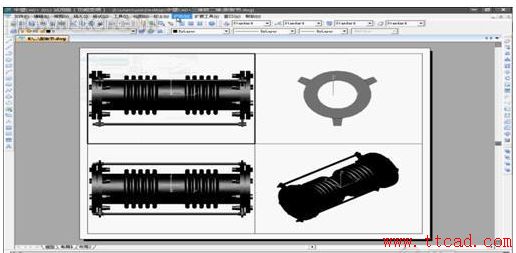

步骤三:双击每个视口将其激活,然后按照主视图、俯视图、右视图的关系调整视图。文章源自设计学徒自学网-http://www.sx1c.com/2551.html

CAD如何三维视图转二维视图?文章源自设计学徒自学网-http://www.sx1c.com/2551.html

步骤四:激活主视图,选择命令绘图》实体》轮廓,按照命令提示选中模型,随后可以看到四个视口都已经亮显了。其次回车确认,在提示:是否在单独的图层中显示隐藏的轮廓线?[是(Y)/否(N)] <是>:中选择是;另一条提示:是否将轮廓线投影到平面?[是(Y)/否(N)] <是>:也选择是。这时候命令结束了,实际上我们也已经实现了三维向二维的转变。文章源自设计学徒自学网-http://www.sx1c.com/2551.html
