PDF图纸怎么转换成CAD图纸?

广告也精彩

如果你安装的CAD版本是2018及以上的,那么其自带的工具可以将PDF格式的文件自动转为dwg格式,而且转换格式后的精度非常高,甚至超过了一些专门的转换软件,可以毫不夸张的说,可能第三方工具还不一定有AutoCAD自带的工具好用。相信大多数人可能并不知道PDF可以直接转换成CAD图纸这个功能,下面小编就为大家简单介绍一下这个功能。文章源自设计学徒自学网-http://www.sx1c.com/2645.html

1、首先,你安装的CAD软件必须是2018或者以上的版本,像小编安装就是2020版本(需要AutoCAD2020的小伙伴,可以下载本站提供的版本:AutoCAD2020简体中文版 64位下载 附序列号/注册机),然后打开软件。文章源自设计学徒自学网-http://www.sx1c.com/2645.html

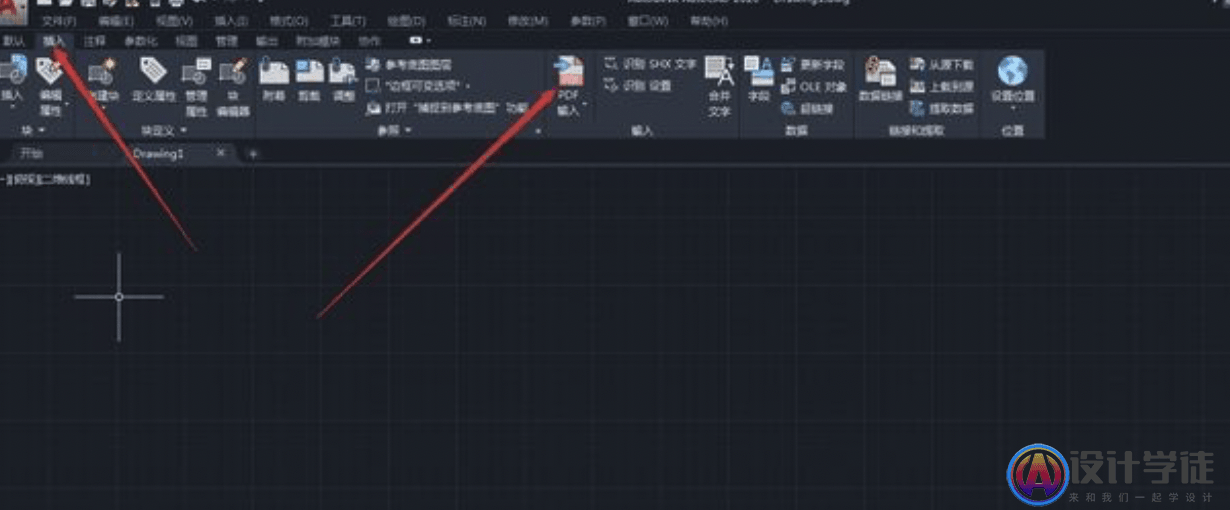

2、可以在面板中的“插入”选项中选项“选择PDF插入”,也可以使用快捷键“PDFI”插入PDF文件,如下图所示文章源自设计学徒自学网-http://www.sx1c.com/2645.html

PDF图纸怎么转换成CAD图纸?文章源自设计学徒自学网-http://www.sx1c.com/2645.html

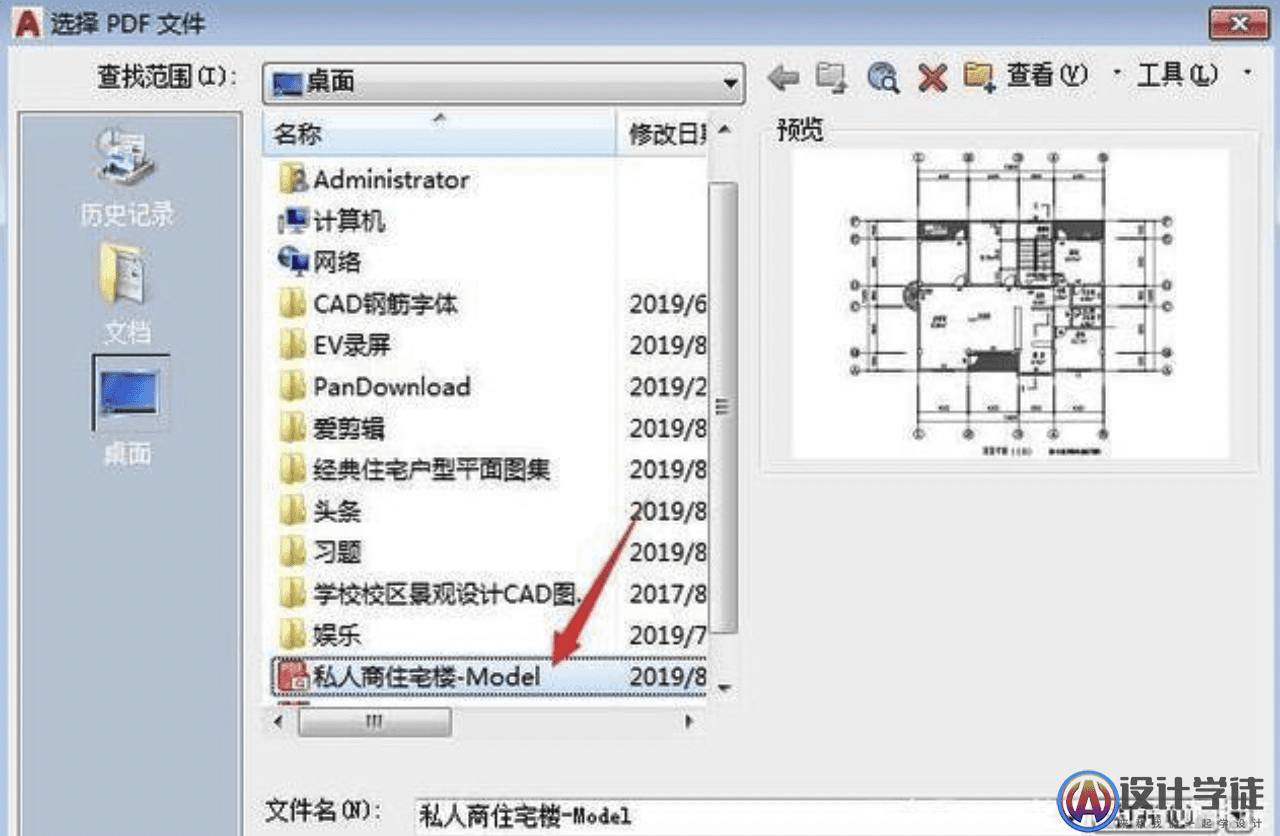

3、找到你所需要转换的PDF文件,记住格式必须是PDF,然后打开改文件。文章源自设计学徒自学网-http://www.sx1c.com/2645.html

PDF图纸怎么转换成CAD图纸?文章源自设计学徒自学网-http://www.sx1c.com/2645.html

4、我们可以在【插入PDF】对话框里选择自己需要的设置,但我们一般建议选择默认的设置即可,然后点击“确认”键。文章源自设计学徒自学网-http://www.sx1c.com/2645.html

5、下图就是转换完成后的dwg文件,这样我们就可以在其基础上继续进行编辑了。文章源自设计学徒自学网-http://www.sx1c.com/2645.html

下图是转换前后的对比效果:文章源自设计学徒自学网-http://www.sx1c.com/2645.html

PDF图纸怎么转换成CAD图纸?文章源自设计学徒自学网-http://www.sx1c.com/2645.html

从下图转换前后的数值对比中,我们可以看到转换的精度非常高,差值几乎可以忽略不计。文章源自设计学徒自学网-http://www.sx1c.com/2645.html

PDF图纸怎么转换成CAD图纸?文章源自设计学徒自学网-http://www.sx1c.com/2645.html

以上是关于使用AutoCAD自带工具将PDF转为CAD图纸的方法,大家可以亲自测试一下,非常方便。文章源自设计学徒自学网-http://www.sx1c.com/2645.html
