Creo工程图导出CAD文件设置

广告也精彩

三维设计软件已经成为企业应用的主流,但是CAD类文件像dwg、dxf格式的图纸也是不可或缺的。因为三维软件中的工程图是和模型相关联的,这样就导致了流通不是很方便,所以必要时还是需要CAD格式的文件进行流通。文章源自设计学徒自学网-http://www.sx1c.com/2744.html

本文主要内容为Creo图纸转成CAD图纸(dwg或dxf)的配置方法。文章源自设计学徒自学网-http://www.sx1c.com/2744.html

我只重点强调两点:文章源自设计学徒自学网-http://www.sx1c.com/2744.html

1)导出的dxf或dwg文件的版本尽量低,这样有利低版本的用户也可以打开你的图纸。文章源自设计学徒自学网-http://www.sx1c.com/2744.html

2)配置creo对导出的dxf或dwg格式图纸进行放缩。就是把图元进行放缩以达到CAD中图纸的比例为1:1。文章源自设计学徒自学网-http://www.sx1c.com/2744.html

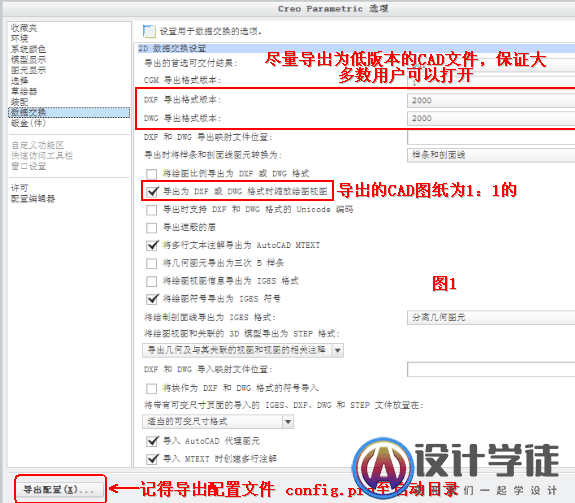

图1为creo导出dxf、dwg等2D图纸配置界面文章源自设计学徒自学网-http://www.sx1c.com/2744.html

Creo工程图导出CAD文件设置文章源自设计学徒自学网-http://www.sx1c.com/2744.html

如果不勾选“导出为DXF或DWG格式时放缩绘图视图”选择,导出的CAD图纸虽然表面看上去没有问题,但是如果标注尺寸时会发现图元被放缩了。文章源自设计学徒自学网-http://www.sx1c.com/2744.html

而creo中标准的尺寸还对的,为什么呢?那是因为在导出过程中对“标注线性比例”进行了设置,即如果Creo中的绘图比例为1:2那么“标注线性比例”就被设置成了2,见图2。文章源自设计学徒自学网-http://www.sx1c.com/2744.html
