AUTOCAD2004沉孔及孔深符号的输入技巧

广告也精彩

在使用CAD软件绘图时,需要给沉孔标注尺寸,那么如何标注沉孔符号及深孔符号呢?下面给用AUTOCAD2004软件大介绍下沉孔符号标注的技巧:文章源自设计学徒自学网-http://www.sx1c.com/2749.html

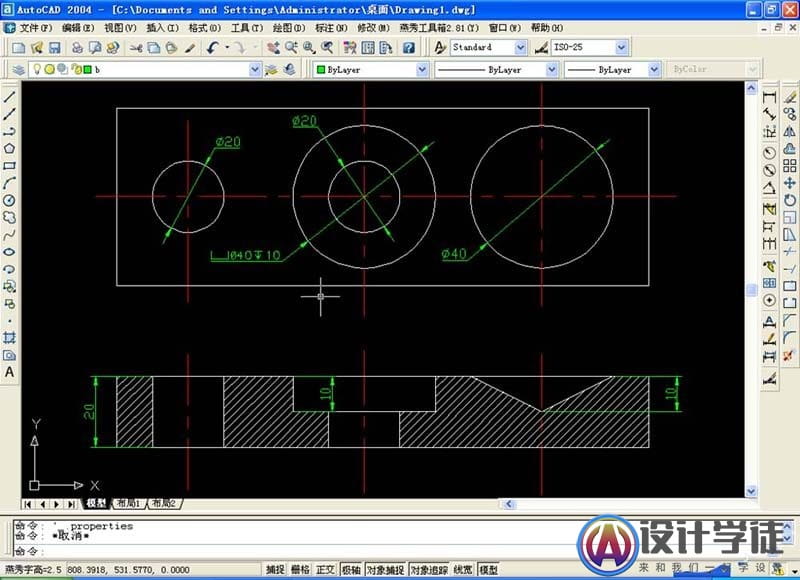

1、给图标上尺寸文章源自设计学徒自学网-http://www.sx1c.com/2749.html

AUTOCAD2004沉孔及孔深符号的输入技巧文章源自设计学徒自学网-http://www.sx1c.com/2749.html

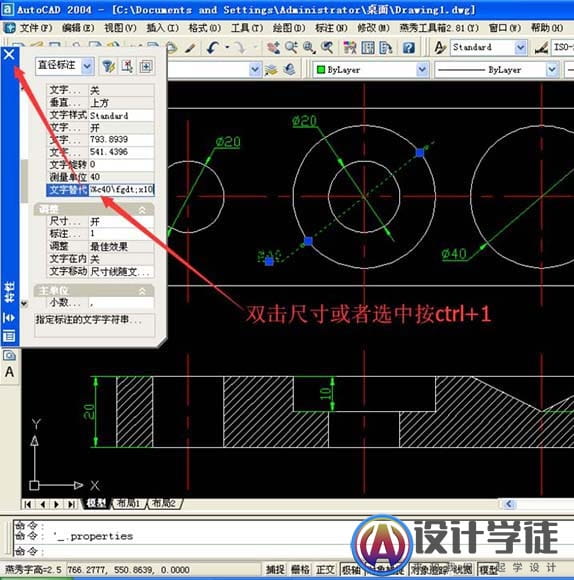

2、双击尺寸或者选中按ctrl+1——拖动滚动条到文字替代——输入\fgdt;v%%c40\fgdt;x10(\fgdt;v代表圆柱形沉孔和锪平面孔符号;\fgdt;x代表孔深符号;\fgdt;w代表锥形沉孔符号)——按确认或者点击关闭即可文章源自设计学徒自学网-http://www.sx1c.com/2749.html

AUTOCAD2004沉孔及孔深符号的输入技巧文章源自设计学徒自学网-http://www.sx1c.com/2749.html

AUTOCAD2004沉孔及孔深符号的输入技巧文章源自设计学徒自学网-http://www.sx1c.com/2749.html

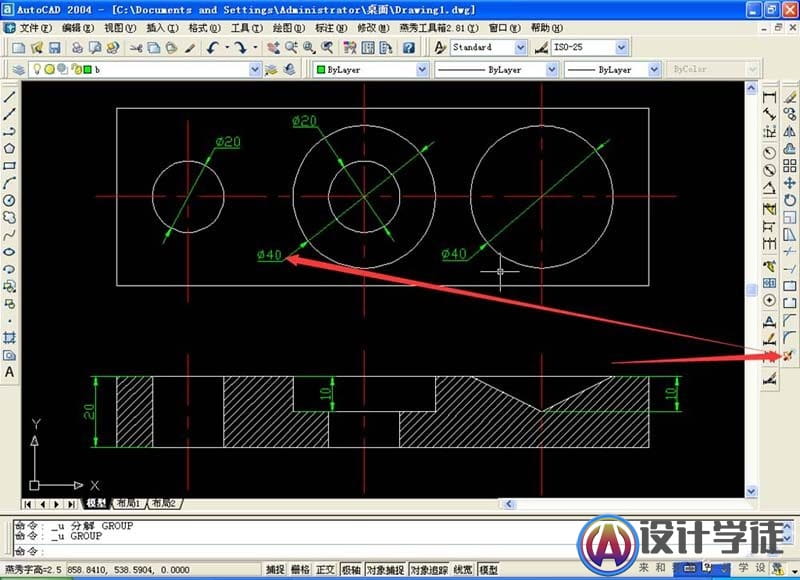

3、点击分解——选择尺寸文章源自设计学徒自学网-http://www.sx1c.com/2749.html

AUTOCAD2004沉孔及孔深符号的输入技巧文章源自设计学徒自学网-http://www.sx1c.com/2749.html

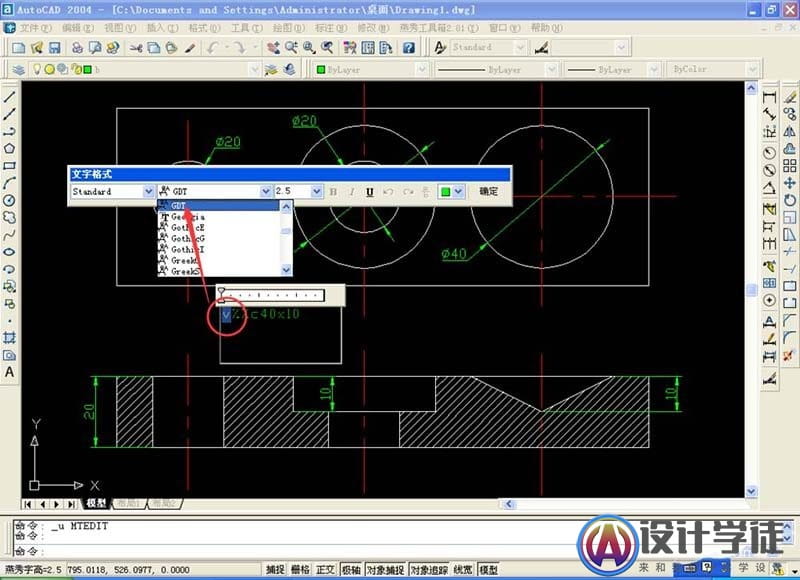

4、双击尺寸——文字格式如图选择GDT——在原有尺寸前输入v,后面输入x10(在GDT下v代表圆柱形沉孔和锪平面孔符号;x代表孔深符号;w代表锥形沉孔符号)文章源自设计学徒自学网-http://www.sx1c.com/2749.html

AUTOCAD2004沉孔及孔深符号的输入技巧文章源自设计学徒自学网-http://www.sx1c.com/2749.html

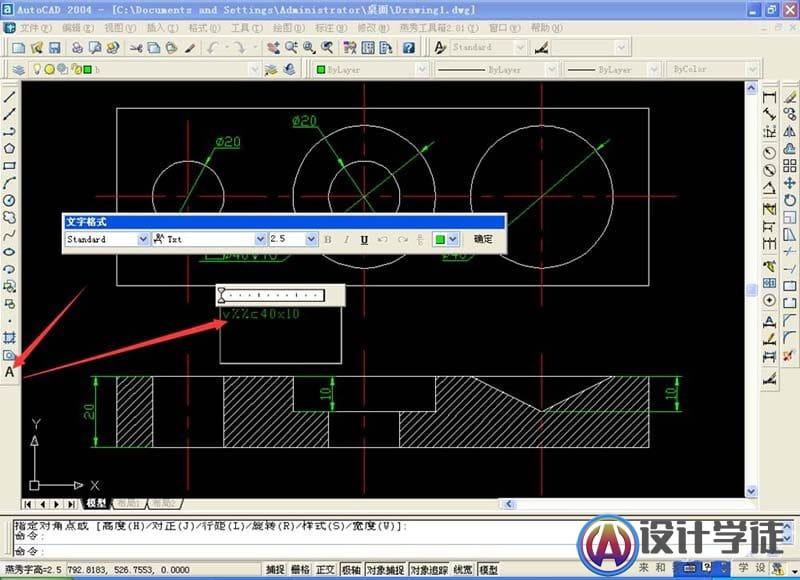

5、在分解后或者添加多行文字后——如图所示输入v%%c40x10文章源自设计学徒自学网-http://www.sx1c.com/2749.html

AUTOCAD2004沉孔及孔深符号的输入技巧文章源自设计学徒自学网-http://www.sx1c.com/2749.html

6、分别将v ,x的文字格式选择GDT即可文章源自设计学徒自学网-http://www.sx1c.com/2749.html

AUTOCAD2004沉孔及孔深符号的输入技巧文章源自设计学徒自学网-http://www.sx1c.com/2749.html

AUTOCAD2004沉孔及孔深符号的输入技巧文章源自设计学徒自学网-http://www.sx1c.com/2749.html
