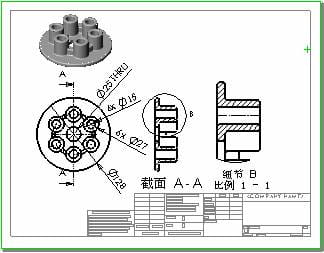

生成如下所示工程图。工程图包含多个视图、中心线、中心符号、以及尺寸。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

    打开: <安装目录>\samples\tutorial\30minute\pressure_plate.sldprt。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

一. 生成新工程图(Creating a New Drawing)文章源自设计学徒自学网-http://www.sx1c.com/2763.html

1.单击标准工具栏上的从零件/装配体制作工程图 SOLIDWORKS生成工程图实例,然后单击确定。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SolidWorks 生成工程图并开始放置模型视图的过程。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

2.单击标准工具栏上的选项 SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

3.在系统选项标签上,选择工程图、显示样式。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

4.在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线,然后单击确定。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

5.在 PropertyManager 中:文章源自设计学徒自学网-http://www.sx1c.com/2763.html

在方向下选择 *上视 SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

在选项下消除选择自动开始投影视图以阻止投影视图 PropertyManager 在您放置正交模型视图时自动开始。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

在显示样式下单击消除隐藏线 SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

6.将指针移到图形区域,然后单击来放置视图。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

7.在 PropertyManager 中,单击 SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

 文章源自设计学徒自学网-http://www.sx1c.com/2763.html

二. 生成剖面视图(Creating a Section View)文章源自设计学徒自学网-http://www.sx1c.com/2763.html

  1.     单击工程图工具栏上的剖面视图 SOLIDWORKS生成工程图实例
  2.     将指针移动到压力盘的外边线上,直到中心点出现。

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

  1.     将指针移动到盘的中心点上面。

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

  1.     单击来开始剖切线。
  2.     将指针直接移动到盘之下。
  3.     单击来结束剖切线。

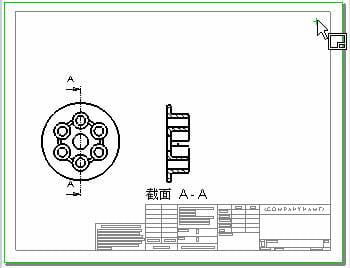

  4.     将指针移到右面来放置视图并单击来结束。
  5.     在剖切线下选择反向以反转剖面视图的方向。
  6.     单击 SOLIDWORKS生成工程图实例

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

 文章源自设计学徒自学网-http://www.sx1c.com/2763.html

三. 生成局部视图(Creating a Detail View)文章源自设计学徒自学网-http://www.sx1c.com/2763.html

  1.     单击工程图工具栏上的局部视图 SOLIDWORKS生成工程图实例
  2.     在剖面视图上移动指针然后单击来放置局部圆的中心。
  3.     移动指针来定义局部圆并单击来结束。

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

  1.     移动指针来放置局部视图,然后单击来添加视图。

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

  1.     单击标准工具栏上的保存 SOLIDWORKS生成工程图实例
  2.     接受默认文件名称,然后单击保存。
  3.     如果提示保存参考的模型也保存零件,单击是。

四. 生成等轴测视图(Creating an Isometric View)文章源自设计学徒自学网-http://www.sx1c.com/2763.html

  1.     单击工程图工具栏上的模型视图 SOLIDWORKS生成工程图实例
  2.     在 PropertyManager 中,在要插入的零件/装配体下单击压力盘(Pressure Plate)。
  3.     单击下一步 SOLIDWORKS生成工程图实例
  4.     在方向下单击 *等轴测 SOLIDWORKS生成工程图实例
  5.     在显示样式下单击上色 SOLIDWORKS生成工程图实例
  6.     移动指针来放置视图。
  7.     单击 SOLIDWORKS生成工程图实例

如果视图在工程图纸上没处于正确位置,您可拖动视图。将您的指针移动到视图上,直到指针变成 SOLIDWORKS生成工程图实例,然后拖动视图。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

 文章源自设计学徒自学网-http://www.sx1c.com/2763.html

五. 添加中心符号线(Adding Center Marks)文章源自设计学徒自学网-http://www.sx1c.com/2763.html

  1.     单击注解工具栏上的中心符号线 SOLIDWORKS生成工程图实例
  2.     在上视中,如图所示单击阵列中高凸台之一的外边线。

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

  1.     在图形区域中单击 SOLIDWORKS生成工程图实例将中心符号线增殖到阵列中的所有其它孔。
  2.     单击 SOLIDWORKS生成工程图实例

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

六. 添加中心线(Adding Centerlines)文章源自设计学徒自学网-http://www.sx1c.com/2763.html

1. 单击注解工具栏上的中心线 SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

2. 在剖面视图中,选择顶孔的两条边线。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

    中心线在两条边线之间出现。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

3. 为剖面视图和局部视图中的其它孔重复来添加另三条中心线。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

4. 单击 SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

七. 放置尺寸(Placing Dimensions)文章源自设计学徒自学网-http://www.sx1c.com/2763.html

1.单击标准工具栏上的选项 SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

2.在文件属性标签上,选择出详图、尺寸。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

3.消除选择添加默认括号在工程图中无括号显示参考尺寸,然后单击确定。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

4.单击尺寸/几何关系工具栏上的智能尺寸 SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

5.将指针移动到上视的外边线并单击。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

6.移动指针来放置尺寸并单击。直径尺寸 128 出现。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

7.添加三个其它直径尺寸:文章源自设计学徒自学网-http://www.sx1c.com/2763.html

a.单击圆的边线。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

b.移动指针来放置尺寸并单击。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

8.移动到局部视图并选择盘的左边线。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

9.选择盘的右边线。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

10.移动指针来放置尺寸并单击。长度尺寸 37 出现。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

11.将两个其它尺寸放置到局部视图上。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

 文章源自设计学徒自学网-http://www.sx1c.com/2763.html

八. 修改尺寸文字(Modifying the Text of Dimensions)文章源自设计学徒自学网-http://www.sx1c.com/2763.html

1.选择圆柱凸台直径 (27) 尺寸。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

2.在 PropertyManager 中,在尺寸文字下在 (模型-直径) 前单击。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

3.键入 6X,然后单击 SOLIDWORKS生成工程图实例,尺寸现在表示工程图中有相同大小的六个圆柱。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

1.为圆柱凸台孔直径 (15) 尺寸重复步骤 1 到 3。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

2.选择中心孔直径 (25) 尺寸。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

3.在 PropertyManager 中的尺寸文字下,在 (尺寸)后单击。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

4.键入 THRU(贯穿),然后单击 SOLIDWORKS生成工程图实例。尺寸现在表示一完全贯穿切除。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

    这样工程图就完成了。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

九. 修改尺寸数值(Modifying the Value of Dimensions)文章源自设计学徒自学网-http://www.sx1c.com/2763.html

工程图与零件相联接。如果一个文件变更,则另一文件亦更改。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

1.单击窗口、横向平铺以同时显示零件和工程图窗口。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

2.在零件窗口的 FeatureManager 设计树中双击第二个 Cut-Extrude(切除-拉伸)特征,高圆柱孔。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

3.双击直径尺寸(15)。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

4.在修改框中:文章源自设计学徒自学网-http://www.sx1c.com/2763.html

键入 10。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

单击 SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

单击 SOLIDWORKS生成工程图实例文章源自设计学徒自学网-http://www.sx1c.com/2763.html

原有孔和阵列实例更新以反映新的大小。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

5.单击工程图窗口。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

注意所有四个工程图视图和尺寸更新以反映新的大小。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

6.单击保存以保存您的操作。文章源自设计学徒自学网-http://www.sx1c.com/2763.html

7.如果提示保存参考的模型也保存零件,单击是。文章源自设计学徒自学网-http://www.sx1c.com/2763.html
