CAD布局如何调整比例?

广告也精彩

根据作图需要,cad布局经常需要调整比例。以下是小编一些小窍门,希望对各位有所帮助。文章源自设计学徒自学网-http://www.sx1c.com/2817.html

cad布局调整比例的方法:文章源自设计学徒自学网-http://www.sx1c.com/2817.html

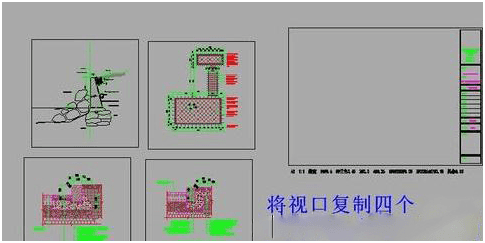

第一步:打开cad,将视口复制4个。文章源自设计学徒自学网-http://www.sx1c.com/2817.html

CAD布局如何调整比例?文章源自设计学徒自学网-http://www.sx1c.com/2817.html

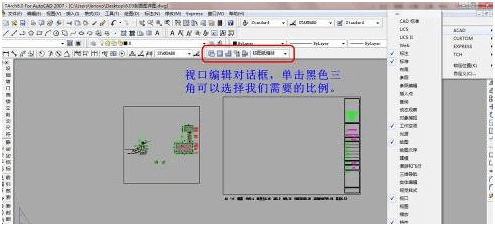

第二步:在cad工具栏右上角空白处单击右键--单击ACAD--单击视口前的正方形,此时系统会自动弹出视口编辑工具栏。文章源自设计学徒自学网-http://www.sx1c.com/2817.html

CAD布局如何调整比例?文章源自设计学徒自学网-http://www.sx1c.com/2817.html

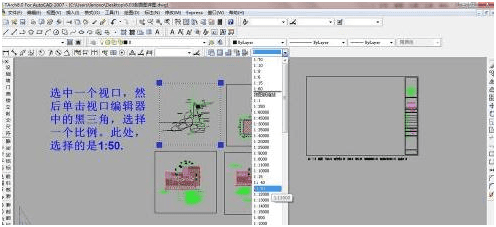

第三步:根据需要依次调整每个视口的比例,小编这里建议大家多试几次,根据我们图纸的大小选择合适的比例,一般我们常用的cad出图比例为:文章源自设计学徒自学网-http://www.sx1c.com/2817.html

~平面图、立面图、剖面图 :1:100 1:150 甚至1:200文章源自设计学徒自学网-http://www.sx1c.com/2817.html

~总平面图 :1:500 1:750 1:1000 甚至1:2000文章源自设计学徒自学网-http://www.sx1c.com/2817.html

~详图一般 :1:20 1:50文章源自设计学徒自学网-http://www.sx1c.com/2817.html

特别说明:其实比例并没有很严格的限制,只要准确实用,比例尺标注清楚就可以了。文章源自设计学徒自学网-http://www.sx1c.com/2817.html

CAD布局如何调整比例?文章源自设计学徒自学网-http://www.sx1c.com/2817.html

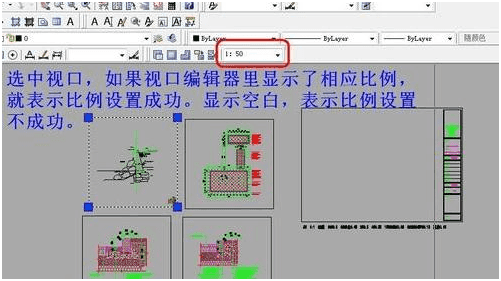

第四步:检验视口比例是否设置成功。大功告成!文章源自设计学徒自学网-http://www.sx1c.com/2817.html

CAD布局如何调整比例?文章源自设计学徒自学网-http://www.sx1c.com/2817.html
