图解solidworks工程图图框制作

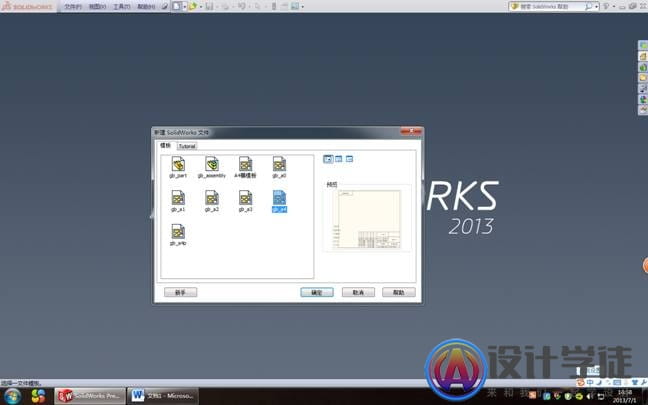

1.新建一系统自带工程图模板如下:

图解solidworks工程图图框制作 -1文章源自设计学徒自学网-http://www.sx1c.com/2858.html

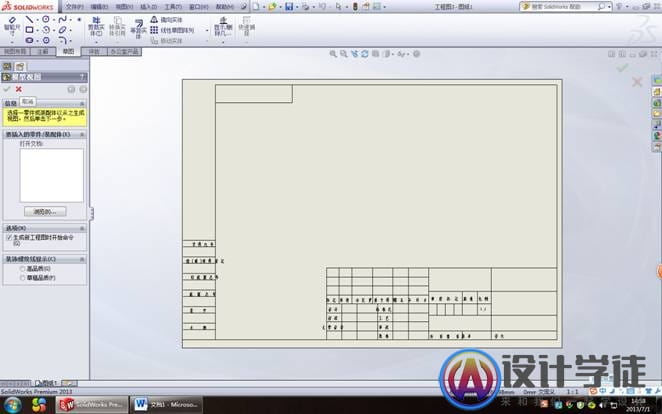

2.关闭左侧模型视图文章源自设计学徒自学网-http://www.sx1c.com/2858.html

图解solidworks工程图图框制作 -2文章源自设计学徒自学网-http://www.sx1c.com/2858.html

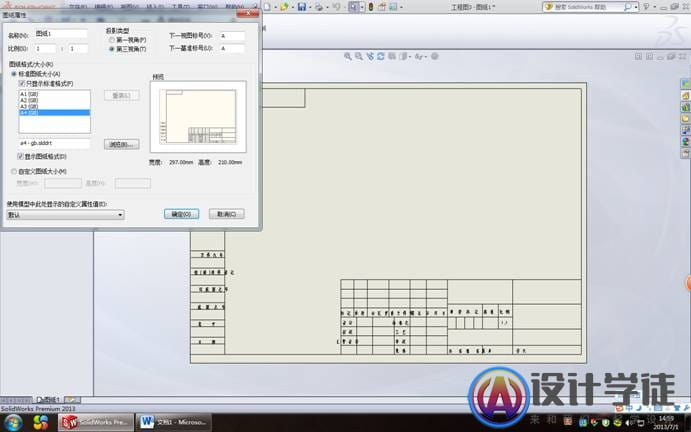

3.右键图纸空白处/属性,做自己要求设置。文章源自设计学徒自学网-http://www.sx1c.com/2858.html

图解solidworks工程图图框制作 -3文章源自设计学徒自学网-http://www.sx1c.com/2858.html

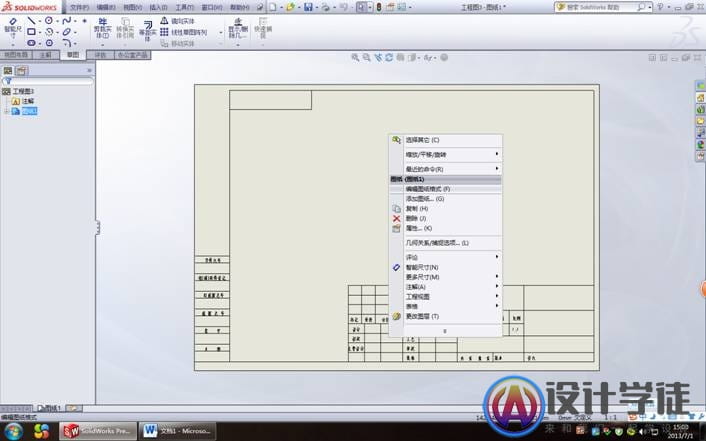

4.右键图纸空白处/编辑图纸格式文章源自设计学徒自学网-http://www.sx1c.com/2858.html

图解solidworks工程图图框制作 -4文章源自设计学徒自学网-http://www.sx1c.com/2858.html

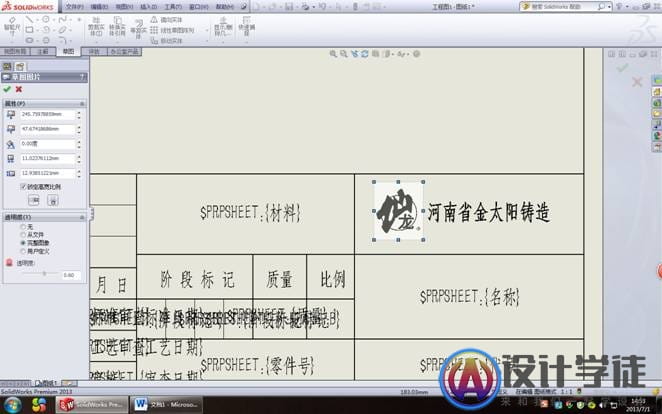

5. 对格式按自己要求修改后,需要插入自己公司的logo,点菜单栏上的插入/图片。文章源自设计学徒自学网-http://www.sx1c.com/2858.html

图解solidworks工程图图框制作 -5文章源自设计学徒自学网-http://www.sx1c.com/2858.html

6.选中自己公司的logo文章源自设计学徒自学网-http://www.sx1c.com/2858.html

图解solidworks工程图图框制作 -6

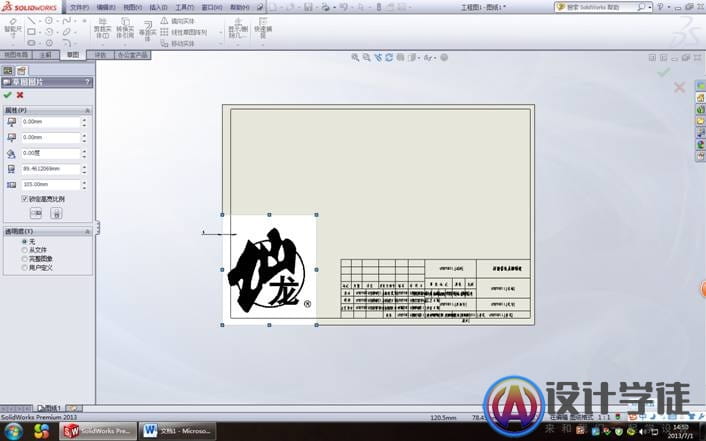

7.点图片上的拖动快调整大小,调整位置和透明度等设置。

图解solidworks工程图图框制作 -7

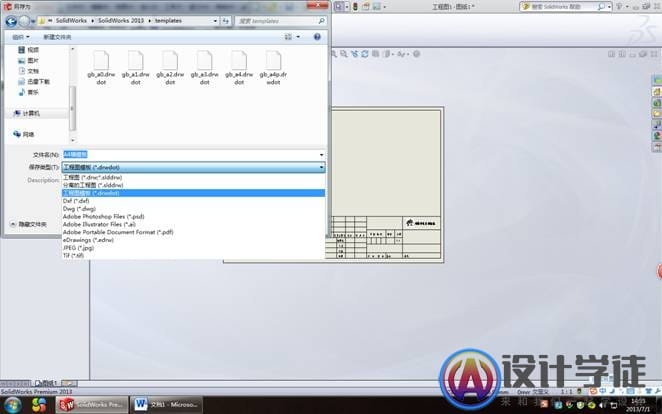

8.文件/另存为,命名之后文件格式选工程图模板。

图解solidworks工程图图框制作 -8

   再次新建工程图时,就会出现自制的模板,选中即可使用。
