solidworks装配体工程图

您使用以下工具来生成装配体工程图：文章源自设计学徒自学网-http://www.sx1c.com/2868.html

爆炸视图文章源自设计学徒自学网-http://www.sx1c.com/2868.html

局部视图文章源自设计学徒自学网-http://www.sx1c.com/2868.html

材料明细表文章源自设计学徒自学网-http://www.sx1c.com/2868.html

自动零件序号文章源自设计学徒自学网-http://www.sx1c.com/2868.html

文章源自设计学徒自学网-http://www.sx1c.com/2868.html

（一）生成爆炸视图（Creating an Exploded View）文章源自设计学徒自学网-http://www.sx1c.com/2868.html

您可通过使用装配体的爆炸配置在工程图中生成爆炸视图。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

1.打开安装目录\samples\tutorial\advdrawings\FoodProcessor.slddrw。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

2.在工程图的左下角选择 Sheet4(图纸4)。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

工程图图纸为空白。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

1.     单击模型视图（工程图工具栏）。
2.     在 PropertyManager 中单击浏览，然后打开安装目录\samples\tutorial\advdrawings\motor casing.sldasm。
3.     在 PropertyManager 中：

a.在方向下单击 *等轴测。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

b.在比例下选择使用自定义比例，然后设定比例为 1:4。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

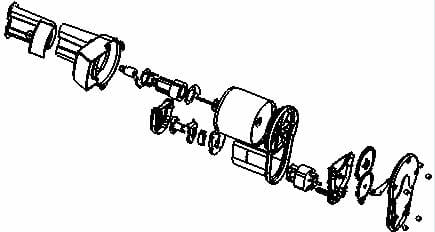

3.在工程图中单击以放置视图，然后单击。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

文章源自设计学徒自学网-http://www.sx1c.com/2868.html

（二）生成局部视图（Creating a Detail View）文章源自设计学徒自学网-http://www.sx1c.com/2868.html

生成一局部视图以放大比例显示一爆炸视图的某个部分。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

1.单击局部视图（工程图工具栏）。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

2.在底盘和扣件上绘制一个圆，大致如图所示。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

文章源自设计学徒自学网-http://www.sx1c.com/2868.html

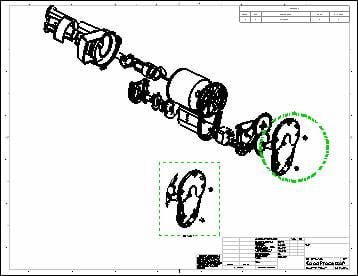

1.     单击来放置局部视图，如图所示。

文章源自设计学徒自学网-http://www.sx1c.com/2868.html

3.单击。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

局部视图使观看扣件更容易。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

（三）插入材料明细表（Inserting a Bill of Materials）文章源自设计学徒自学网-http://www.sx1c.com/2868.html

现插入材料明细表（BOM）以在装配体中识别每个零件并标号。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

1.选择爆炸工程图视图。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

2.单击材料明细表（表格工具栏）。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

3.在 PropertyManager 中：文章源自设计学徒自学网-http://www.sx1c.com/2868.html

a.在表模板下单击为材料明细表打开表格模板 。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

b.打开：安装目录\samples\tutorial\advdrawings\BomTemplate.sldbomtbt。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

此模板以基于模型的列生成。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

c.在表定位点下单击左下 。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

当您放置 BOM 时，指针附加到 BOM 的左下角。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

d.单击 。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

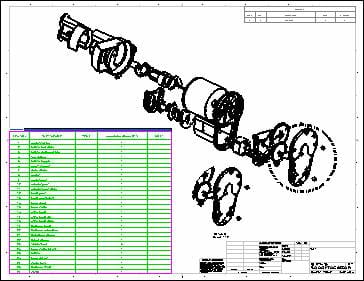

1.     单击以将 BOM 放置在工程图图纸的左下角。

文章源自设计学徒自学网-http://www.sx1c.com/2868.html

（四）自定义材料明细表（Customizing a Bill of Materials）文章源自设计学徒自学网-http://www.sx1c.com/2868.html

材料明细表有两个空列，价格和成本。使用自定义属性和方程式来填充列。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

1.通过将指针移到列的上方然后在指针变成  时选择价格列。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

2.在 PropertyManager 中：文章源自设计学徒自学网-http://www.sx1c.com/2868.html

a.选择自定义属性。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

b.从自定义属性清单中选择价格。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

每个零部件的价格都已随零件保存。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

c.单击。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

列以每个零部件的价格增殖。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

1.     选择成本列。
2.     在 PropertyManager 中：

a.选择方程式。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

b.单击方程式编辑器。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

3.在对话框中：文章源自设计学徒自学网-http://www.sx1c.com/2868.html

a.为小数位数键入 2。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

b.单击确定。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

c.在列下双击数量。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

d.单击 *（供乘法用）。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

e.在自定义属性下单击价格。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

f.单击确定。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

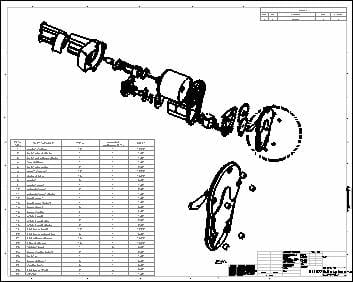

方程式显示为 {2}'数量'*`价格`。方程式计算每个零部件的数量乘以单位价格，给出零部件的总成本。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

文章源自设计学徒自学网-http://www.sx1c.com/2868.html

（五）插入零件序号（Inserting Balloons）文章源自设计学徒自学网-http://www.sx1c.com/2868.html

在您插入材料明细表（BOM）后，使用零件序号以帮助识别 BOM 中的单个项目。零件序号可手工或自动插入。您在此指导教程中将之自动插入。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

1.按住 Ctrl 然后选择爆炸视图和局部视图。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

2单击自动零件序号（注解工具栏）。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

3.在 PropertyManager 中的零件序号布局下，消除选择忽略多个实例。这样，零件序号在两个工程图视图中出现。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

4.单击。文章源自设计学徒自学网-http://www.sx1c.com/2868.html

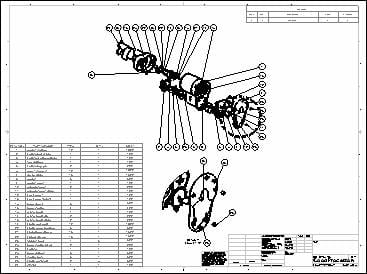

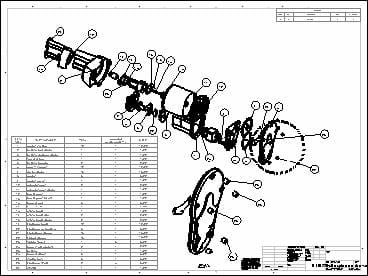

零件序号中的项目号与 BOM 中对等。将零件序号来回移动以按您的需要进行组织。文章源自设计学徒自学网-http://www.sx1c.com/2868.html
