STEP文件在Sw软件里面如何单独保存零件?

STEP文件在Sw软件里面如何单独保存零件?STEP文件在Sw软件里面如何单独保存零件?文章源自设计学徒自学网-http://www.sx1c.com/2967.html

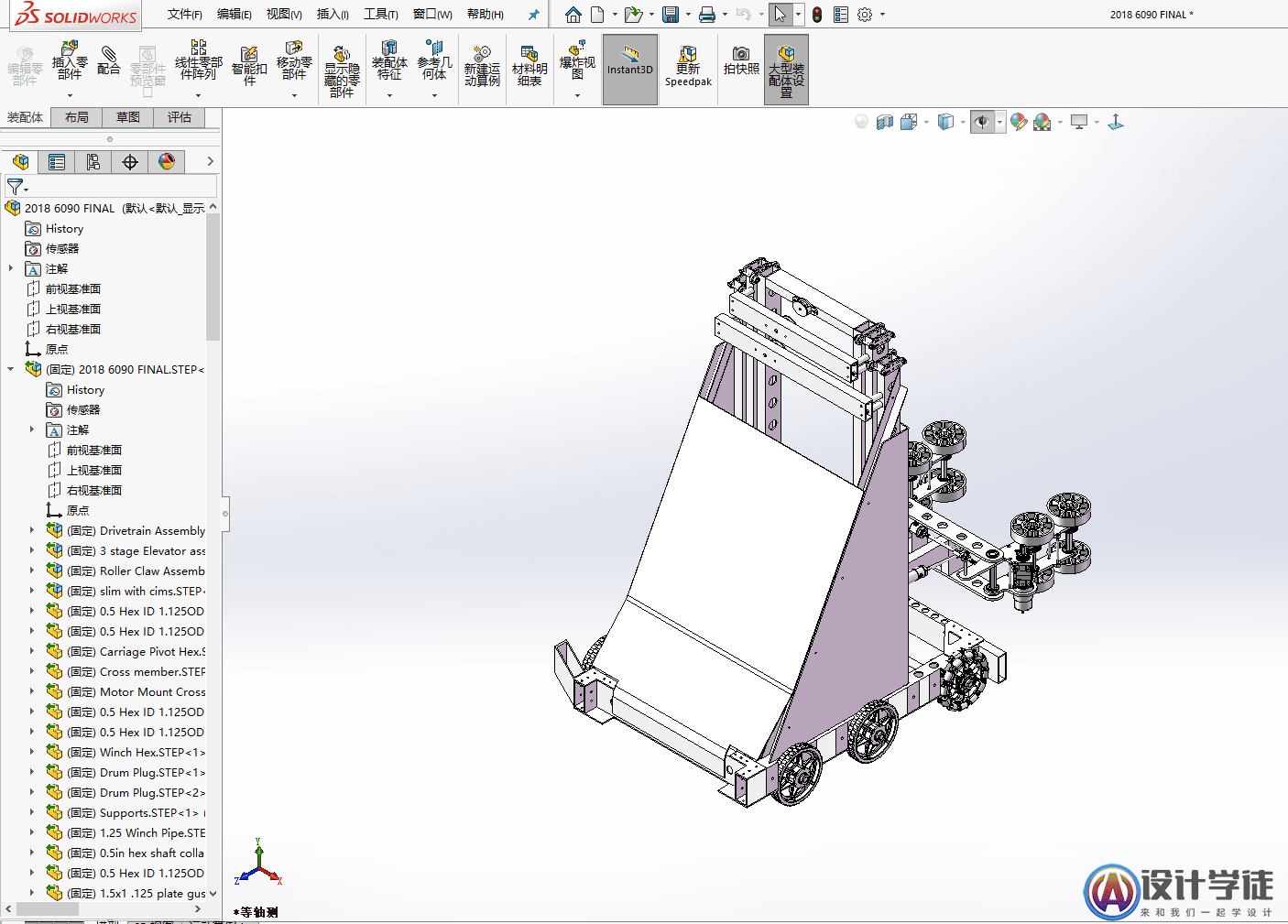

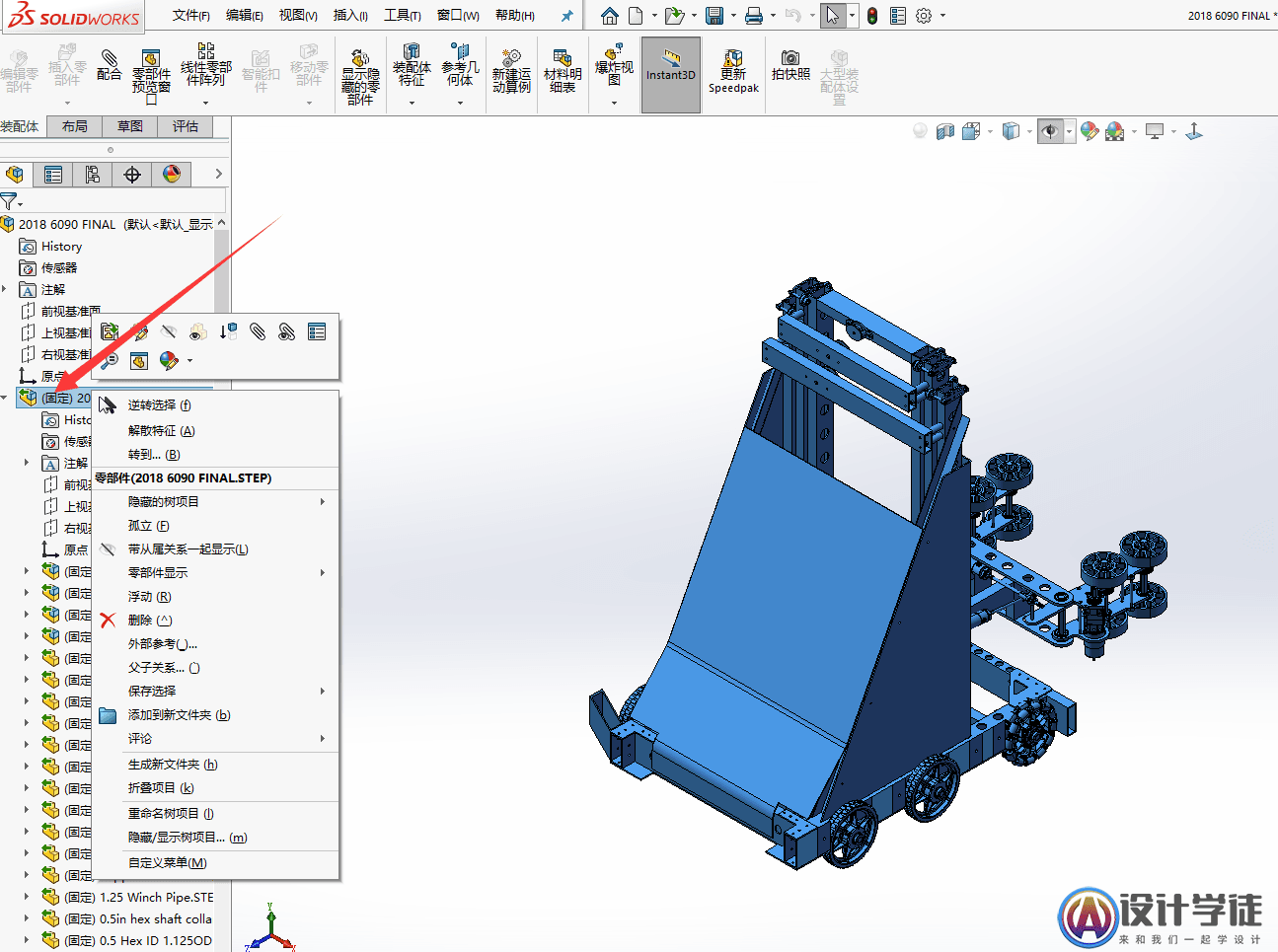

第1步:先找到有零部件的子装配体,鼠标右键,解散特征,解散不可逆,请提前做好备份。文章源自设计学徒自学网-http://www.sx1c.com/2967.html

STEP文件在Sw软件里面如何单独保存零件?STEP文件在Sw软件里面如何单独保存零件?文章源自设计学徒自学网-http://www.sx1c.com/2967.html

第2步:解散之后,打开子装配体,就能进入到平常的装配空间了。文章源自设计学徒自学网-http://www.sx1c.com/2967.html

STEP文件在Sw软件里面如何单独保存零件?文章源自设计学徒自学网-http://www.sx1c.com/2967.html

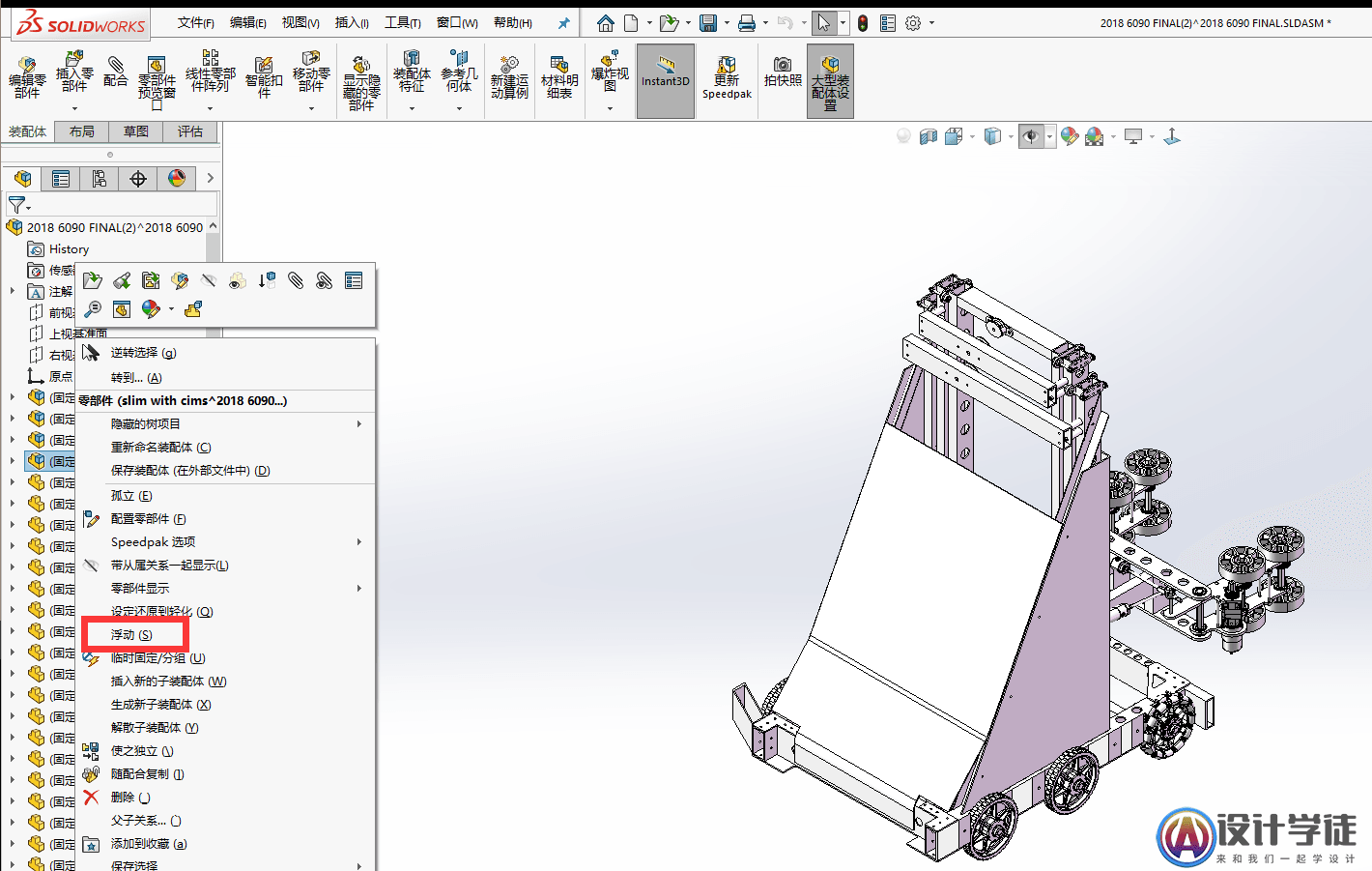

第3步:找到要移动的零部件或者下一级子装配体,鼠标右键,浮动。然后就能正常的移动,添加配合关系。文章源自设计学徒自学网-http://www.sx1c.com/2967.html

STEP文件在Sw软件里面如何单独保存零件?STEP文件在Sw软件里面如何单独保存零件?文章源自设计学徒自学网-http://www.sx1c.com/2967.html

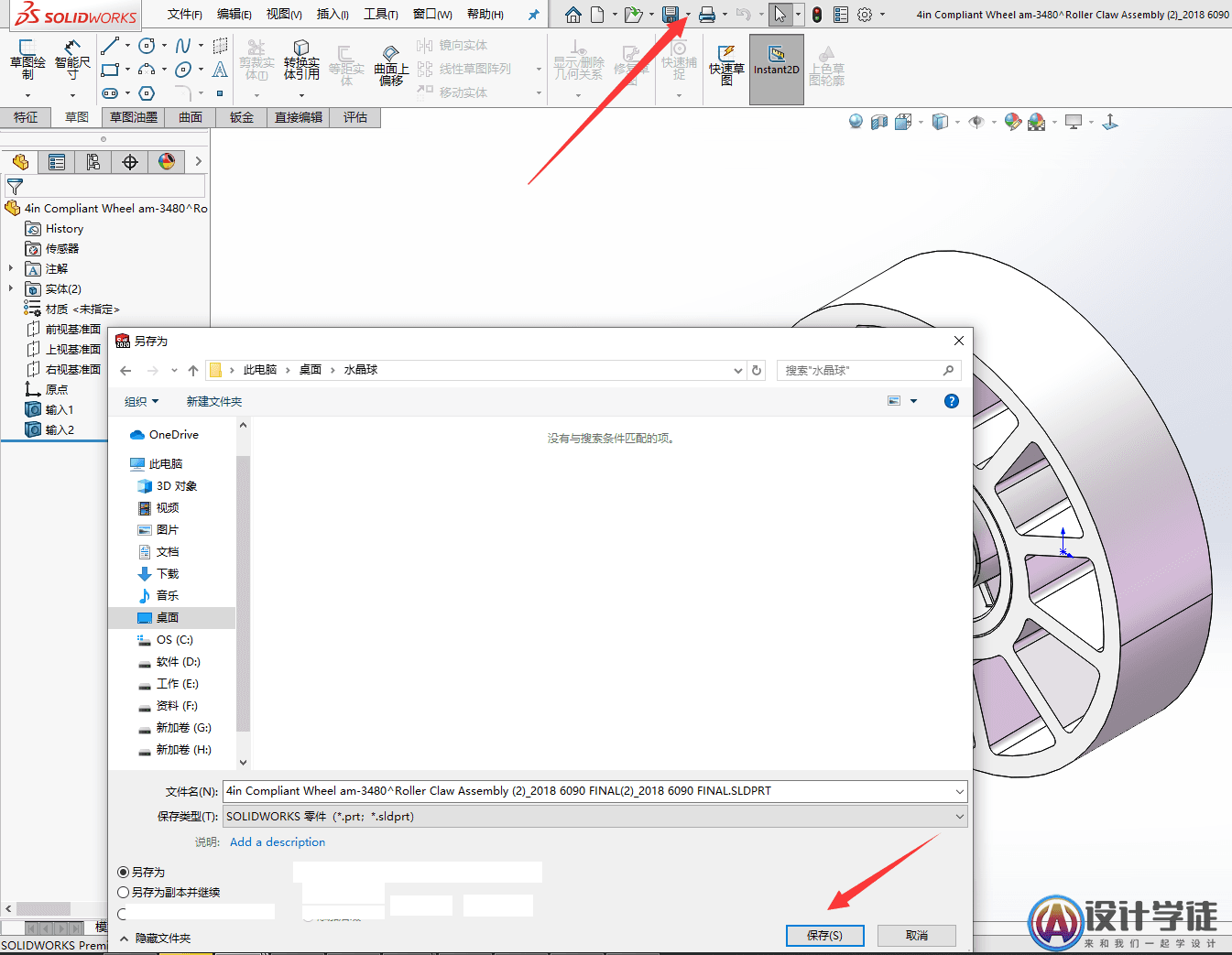

第4节:然后打开零部件,点击另存为,即可保存单独使用。文章源自设计学徒自学网-http://www.sx1c.com/2967.html

STEP文件在Sw软件里面如何单独保存零件?STEP文件在Sw软件里面如何单独保存零件?文章源自设计学徒自学网-http://www.sx1c.com/2967.html

当零件是输入的实体,是没有办法,没有办法,没有办法去编辑修改原有的实体,对方发送这类文件给你,本意就是不想让你去修改,但可以在其基础之上添加特征。要修改原来的实体,只有测量,重新建模。文章源自设计学徒自学网-http://www.sx1c.com/2967.html 文章源自设计学徒自学网-http://www.sx1c.com/2967.html
