Solidworks钣金件边角如何处理?

广告也精彩

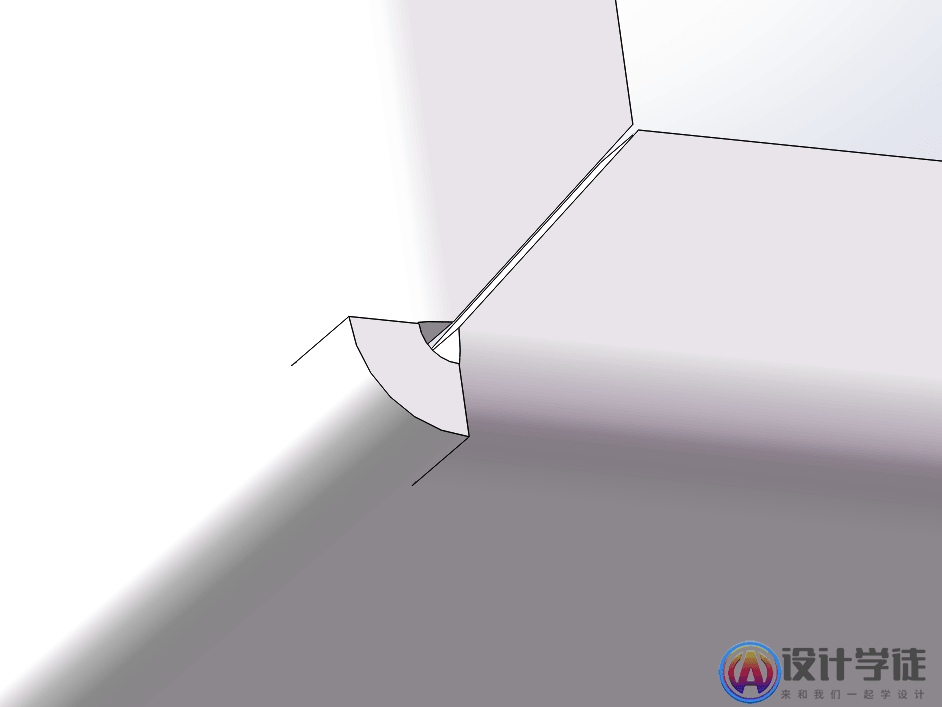

边线法兰在钣金件的设计种是很常用的命令,但是用边线法兰会出现边角的问题。文章源自设计学徒自学网-http://www.sx1c.com/3092.html

Solidworks钣金件边角如何处理?文章源自设计学徒自学网-http://www.sx1c.com/3092.html

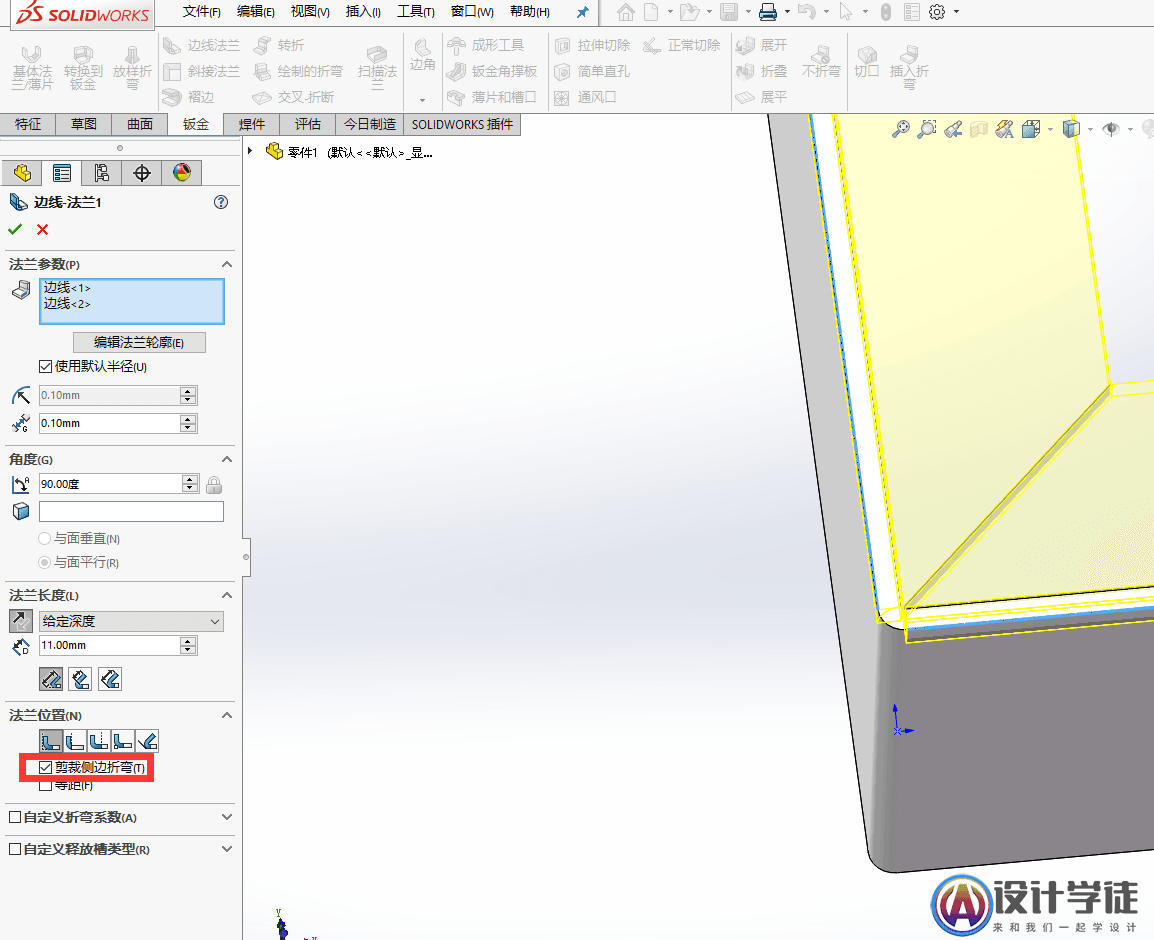

第1种:最推荐的一种,在做边线法兰的时候,勾选剪裁侧边折弯选项。即可自动裁剪掉多出来的边角。文章源自设计学徒自学网-http://www.sx1c.com/3092.html

Solidworks钣金件边角如何处理?Solidworks钣金件边角如何处理?文章源自设计学徒自学网-http://www.sx1c.com/3092.html

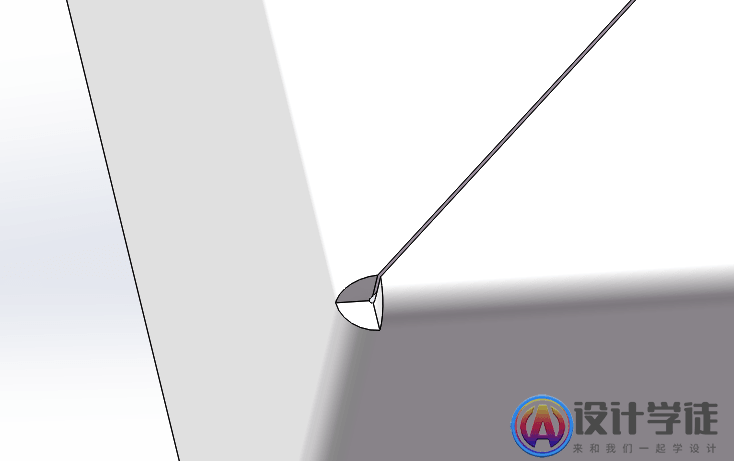

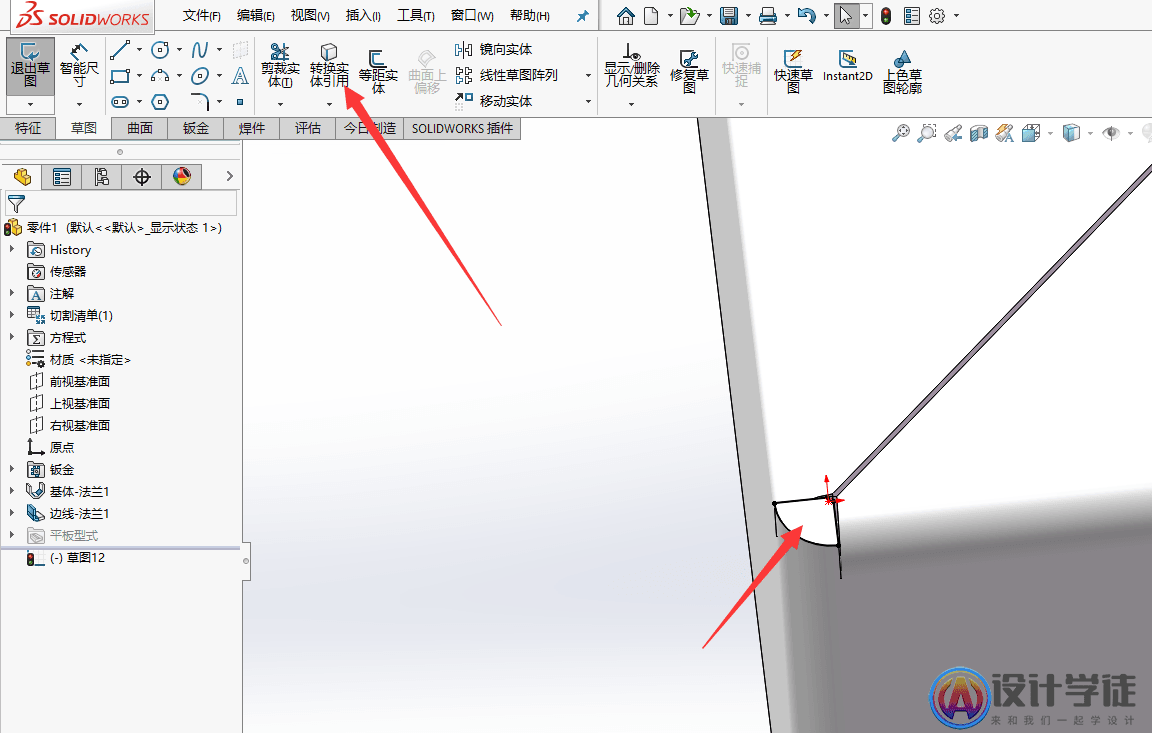

第2种:用常规普通的拉伸,选中上面的面,点击草图绘制,点击转换实体引用。退出草图。文章源自设计学徒自学网-http://www.sx1c.com/3092.html

Solidworks钣金件边角如何处理?文章源自设计学徒自学网-http://www.sx1c.com/3092.html

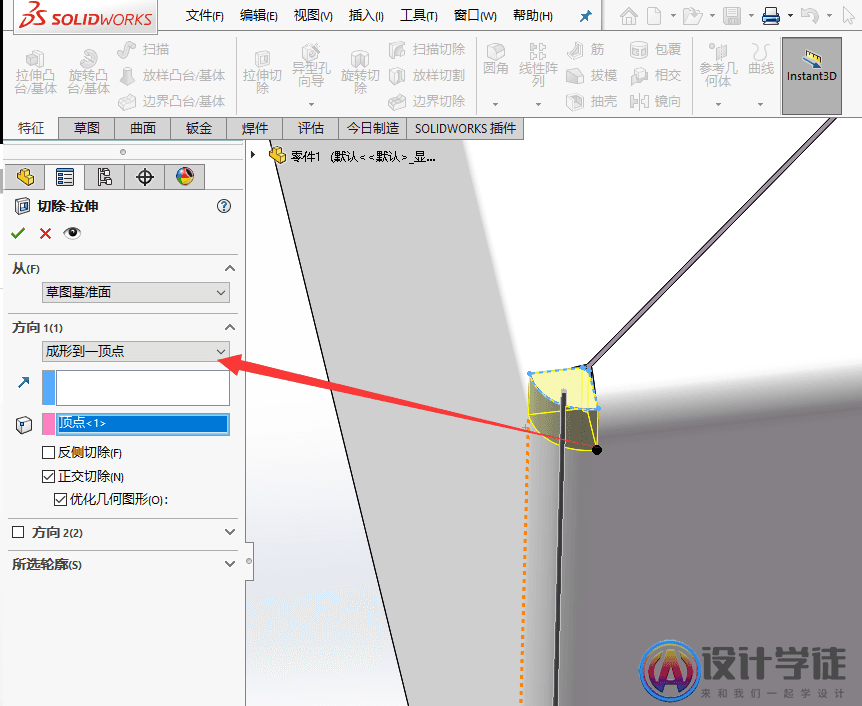

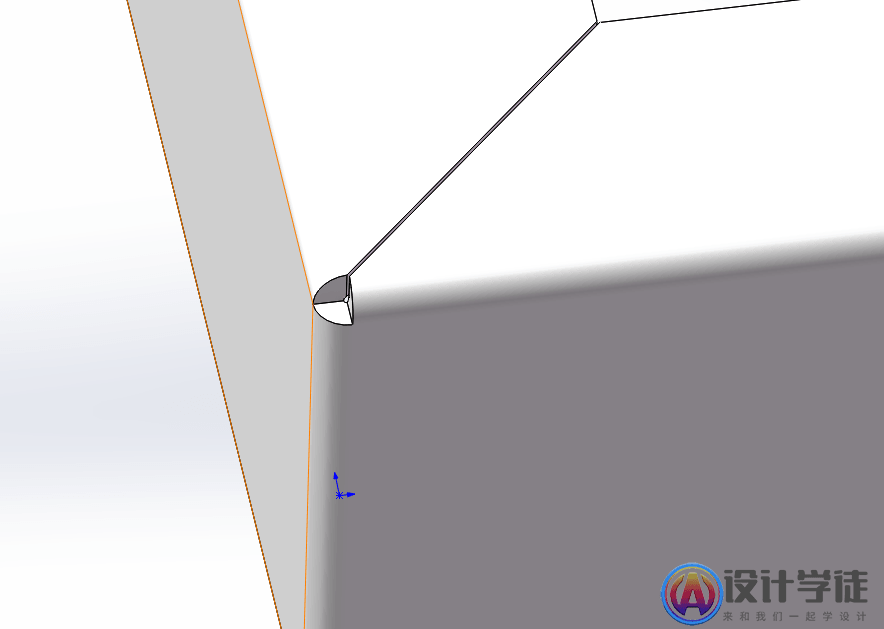

拉伸切除的条件选成形到一顶点,同样也能切除一样的效果。文章源自设计学徒自学网-http://www.sx1c.com/3092.html

Solidworks钣金件边角如何处理?Solidworks钣金件边角如何处理?文章源自设计学徒自学网-http://www.sx1c.com/3092.html

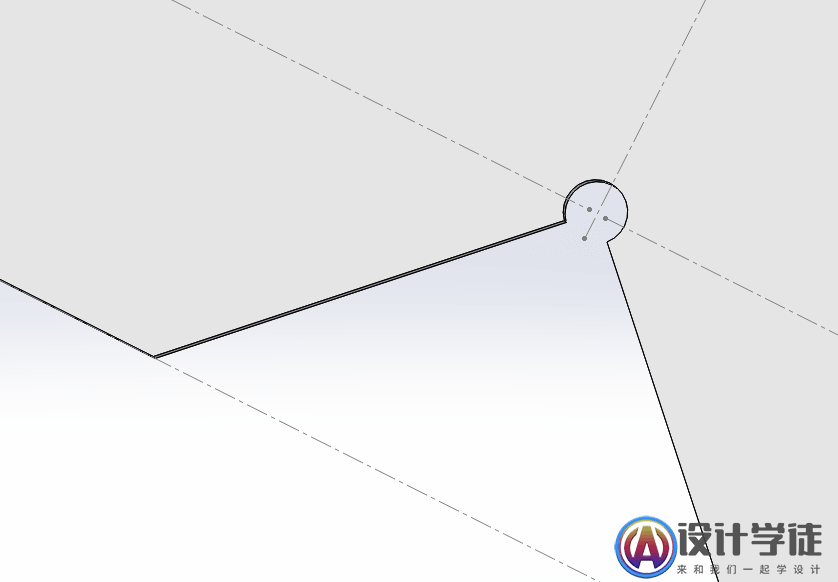

第3种:我们需要展开,然后点击插入,钣金,边角裁剪,选中边角的边线。文章源自设计学徒自学网-http://www.sx1c.com/3092.html

Solidworks钣金件边角如何处理?文章源自设计学徒自学网-http://www.sx1c.com/3092.html

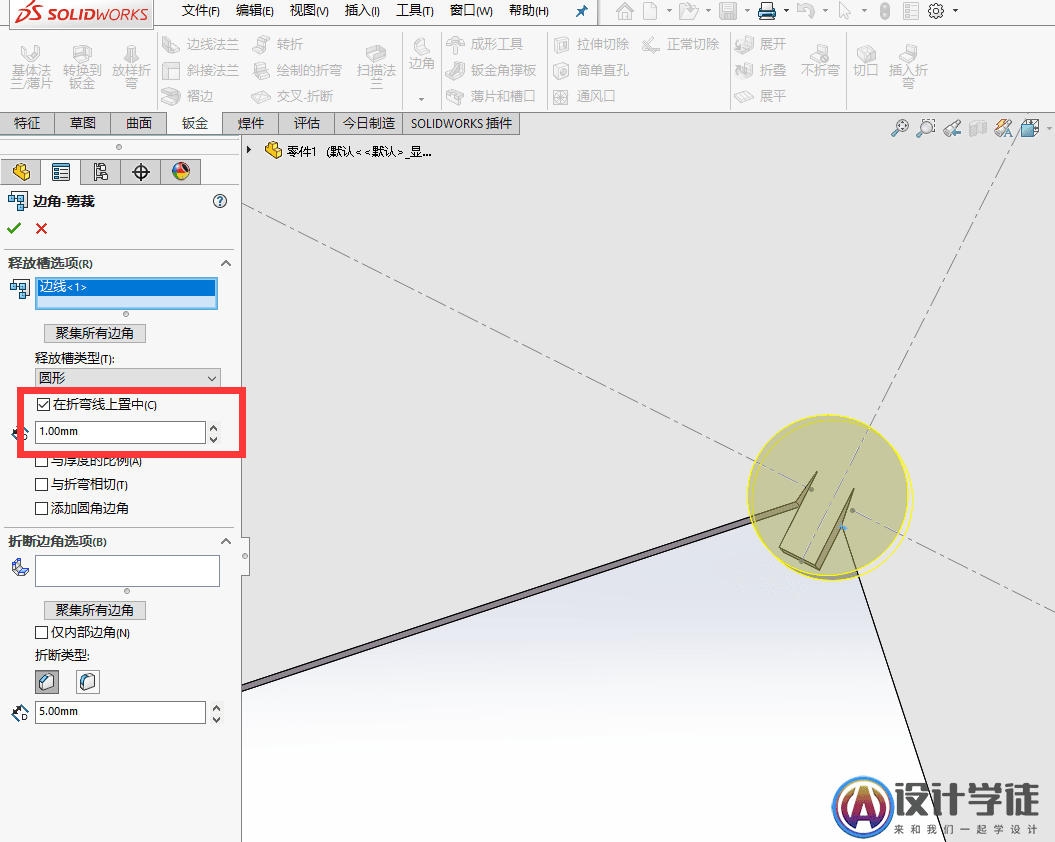

勾选居中,调整大小,点击确定即可。但是这种方法只有在出图下料的时候才会体现出来,退出展平的时候这个特征依然被压缩,不会显示,一般不用。但是有特殊的角落无法使用第一第二种的时候,就要考虑这种方法来下料了。文章源自设计学徒自学网-http://www.sx1c.com/3092.html

Solidworks钣金件边角如何处理?Solidworks钣金件边角如何处理?文章源自设计学徒自学网-http://www.sx1c.com/3092.html
