solidworks建模麻花钻实例

广告也精彩

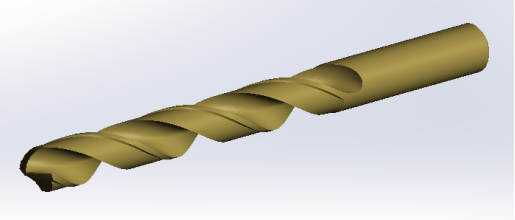

来看看效果先~~~文章源自设计学徒自学网-http://www.sx1c.com/3103.html

solidworks建模麻花钻实例文章源自设计学徒自学网-http://www.sx1c.com/3103.html

钻头建模步骤:文章源自设计学徒自学网-http://www.sx1c.com/3103.html

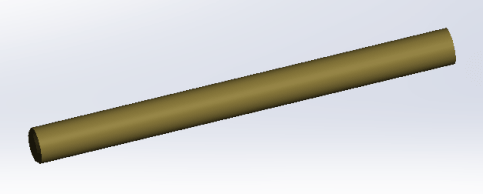

第1步 利用拉伸或旋转完成主体圆柱建模文章源自设计学徒自学网-http://www.sx1c.com/3103.html

说明:圆柱直径为12,拉伸高度为140;并做1的边倒角文章源自设计学徒自学网-http://www.sx1c.com/3103.html

solidworks建模麻花钻实例文章源自设计学徒自学网-http://www.sx1c.com/3103.html

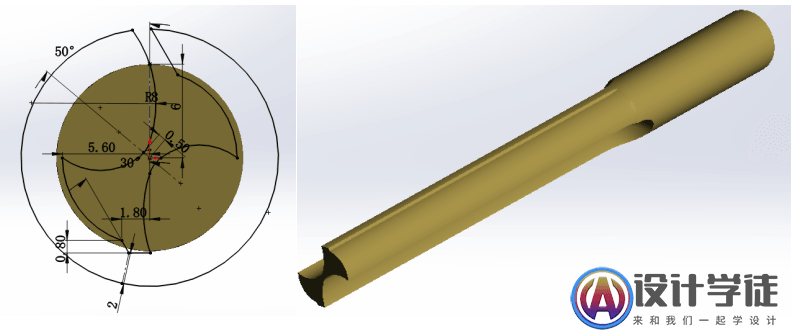

第2步 利用拉伸切除,草图中绘制截面,切出如图所示效果文章源自设计学徒自学网-http://www.sx1c.com/3103.html

solidworks建模麻花钻实例文章源自设计学徒自学网-http://www.sx1c.com/3103.html

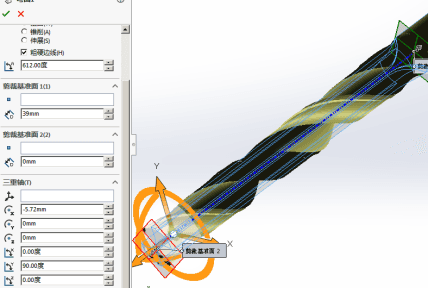

第3步 对拉伸切除特征执行弯曲操作;弯曲角度为612度,长度为39;如下图所示文章源自设计学徒自学网-http://www.sx1c.com/3103.html

solidworks建模麻花钻实例文章源自设计学徒自学网-http://www.sx1c.com/3103.html

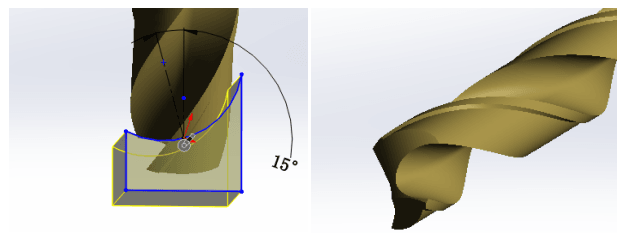

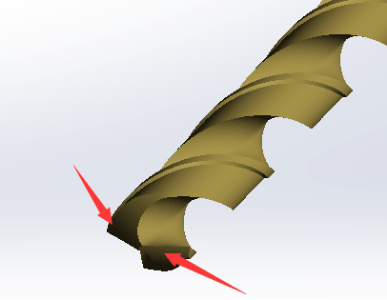

第4步 利用拉伸切除,对钻头头部做细节处理;如下图所示文章源自设计学徒自学网-http://www.sx1c.com/3103.html

solidworks建模麻花钻实例文章源自设计学徒自学网-http://www.sx1c.com/3103.html

第5步 将第4步切除做镜像或圆周阵列,生成另一侧效果文章源自设计学徒自学网-http://www.sx1c.com/3103.html

solidworks建模麻花钻实例文章源自设计学徒自学网-http://www.sx1c.com/3103.html

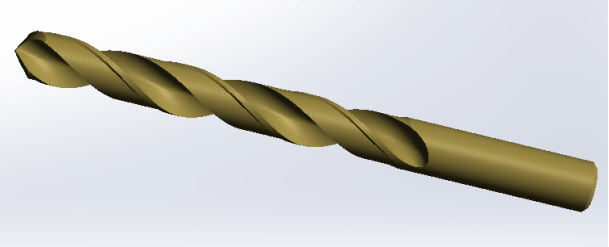

最终效果如下文章源自设计学徒自学网-http://www.sx1c.com/3103.html
