UG中如何进行自定义创建制图模板?

广告也精彩

UG-NX现在虽然有了GC工具箱、GB标准以及自带的工程图模板;但有时候这个自带工程图模板可能不是我们所想要的!为此我们需要新建一个标准工程图模板,那怎么创建模板呢,下面小编就以UG-NX 8.0版本为例子文章源自设计学徒自学网-http://www.sx1c.com/3330.html

1、标准图框的创建文章源自设计学徒自学网-http://www.sx1c.com/3330.html

1.1图框外围轮廓的绘制文章源自设计学徒自学网-http://www.sx1c.com/3330.html

打开UG8.0新建毛坯GB-A3.prt后进入制图模块,建立一个标准的A3图纸,图纸页名DWG1。文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

然后创建A3的带明细表表头的图框,其它的图框创建方法与A3图框一样,如果是不带明细表(非组件模板)删掉组件模板中明细表头即可。绘制方法可以直接用“草图”工具里面的“矩形”命令绘制。绘制后效果如下图文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

1.2标题栏的绘制文章源自设计学徒自学网-http://www.sx1c.com/3330.html

1)标题栏的创建比较关键,这个里面涉及到相当多的参数;假如我们现在要绘制下图这样的一个标题栏。我们应当如何来做?工程图中“插入”---“表格”---“表格注释”插入N行N列表格文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

2)上表是由N行N列组成的:文章源自设计学徒自学网-http://www.sx1c.com/3330.html

调节表格每一行宽,每一列宽,如下图。(选中表格每行或列,点鼠标右键有一个“调整大小”)文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

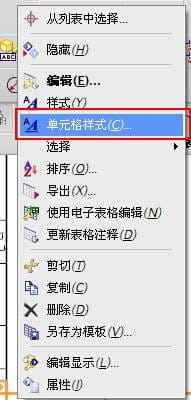

3)接下来就是合并表格,调整单元格的注释样式,使之符合上图标题样式。填入相关文字,这里填文字时,设定好文字大小、样式等相关参数文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

4)单元格添加参数。选中想要添加参数的单元格,点击键选“编辑文本”出现下图。字体选择符合要求的样式,在“类别”里选择“关系”文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

接着点击,“插入部件属性”弹出下图对话框,选择相对应的属性,点击确认文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

但是系统默认的参数比较少,这就需要我们添加进去新的部件属性文章源自设计学徒自学网-http://www.sx1c.com/3330.html

5)部件属性添加。在装配导航器下,右键点击文件名下的属性一栏,出现下图所示,添加我们所需的部件属性。下面是一些常用属性的中英文对照文章源自设计学徒自学网-http://www.sx1c.com/3330.html

名称:DB_PART_NAME文章源自设计学徒自学网-http://www.sx1c.com/3330.html

图号:DB_PART_NO文章源自设计学徒自学网-http://www.sx1c.com/3330.html

备注:REMARK文章源自设计学徒自学网-http://www.sx1c.com/3330.html

设计:DESIGNER文章源自设计学徒自学网-http://www.sx1c.com/3330.html

校对:CHECKER文章源自设计学徒自学网-http://www.sx1c.com/3330.html

审核:AUDITOR文章源自设计学徒自学网-http://www.sx1c.com/3330.html

工艺:PROCESS文章源自设计学徒自学网-http://www.sx1c.com/3330.html

批准:APPROVER文章源自设计学徒自学网-http://www.sx1c.com/3330.html

比例:SCALE文章源自设计学徒自学网-http://www.sx1c.com/3330.html

共X页:NO_OF_SHEET文章源自设计学徒自学网-http://www.sx1c.com/3330.html

第X页:SHEET_NUM文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

1.3明细表表头的创建文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

通过工程图中“插入”---“表格”---“零件明细表”来添加明细表,然后在PART NAME单元格前增加一列,在QTY后增加三列,调整行宽列宽文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

接着设置明细表表头参数。选中一列单元格,右键选中列样式,在列的类型属性名中添加对应属性名,列的类型选择常规,确认后修改单元格文本。另外查看QTY、PC NO、PART NAME单元格列属性,这三列单元格已附加属性,只需修改单元格文本文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

2、首选项设置模板里面的“首选项”可以根据自己的需求来设置,可以修改首选项中可视化、背景、注释、制图等文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

3、工程图环境自定义用记事本打开系统文件ugs_drawing_templates_simpl_chinese.pax(\NX 8.0\LOCALIZATION\prc\simpl_chinese\startup)文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

在文件最后前添加下面的代码,保存文件文章源自设计学徒自学网-http://www.sx1c.com/3330.html

none文章源自设计学徒自学网-http://www.sx1c.com/3330.html

GB-A3.prt文章源自设计学徒自学网-http://www.sx1c.com/3330.html

Metric文章源自设计学徒自学网-http://www.sx1c.com/3330.html

Yes文章源自设计学徒自学网-http://www.sx1c.com/3330.html

同样打开此目录下的ugs_sheet_templates_simpl_chinese.pax系统文件,和上一个类似,在文件最后前添加下面的代码,此文件是决定是否把图纸文件添加到图纸页中文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

none文章源自设计学徒自学网-http://www.sx1c.com/3330.html

GB-A3.prt文章源自设计学徒自学网-http://www.sx1c.com/3330.html

Metric文章源自设计学徒自学网-http://www.sx1c.com/3330.html

4、GC工具中属性工具的更改当你用GC工具时,你打开的属性工具里面,Tiele有些不是我们想要的,有些没有,还有我们希望在value这个值里面,我们可以用下拉菜单来选。比如在一个公司里面,谁设计,谁校对,谁审核,谁标准化等等文章源自设计学徒自学网-http://www.sx1c.com/3330.html

打开NX安装目录中的文件gc_tool.cfg  路径如下D:\Program Files\Siemens\NX8.0\LOCALIZATION\prc\gc_tools\configuration文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

5、NX8.0建模环境设定打开NX8建模环境种子文件model-plain-1-mm-template.prt(\NX 8.0\LOCALIZATION\prc\simpl_chinese\startup)文章源自设计学徒自学网-http://www.sx1c.com/3330.html

修改文件中图层类别,GC工具箱的默认设置和加载文件gc_tool.cfg,坐标系是否显示等文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

6、添加技术要求打开系统文件gc_tool.cfg ,修改、添加文件中的技术要求X:\ProgramFiles\Siemens\NX8.0\LOCALIZATION\prc\gc_tools\configuration\文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html

7、模板使用演示保存文件到\NX8.0\LOCALIZATION\prc\simpl_chinese\startup ,重启UG,调用标准图框,设定要创建图纸的部件文章源自设计学徒自学网-http://www.sx1c.com/3330.html

UG中如何进行自定义创建制图模板?文章源自设计学徒自学网-http://www.sx1c.com/3330.html
