CAD中组(Group)如何应用?

广告也精彩

图块大家用得都比较多了,但组(Group)用到的人并不多,因为在AutoCAD菜单里似乎找不到这个命令,在浩辰CAD倒是提供了“组工具”的工具栏,在扩展工具里,可以快速创建和分解组。
组到底有什么用呢?组和图块有什么区别呢?

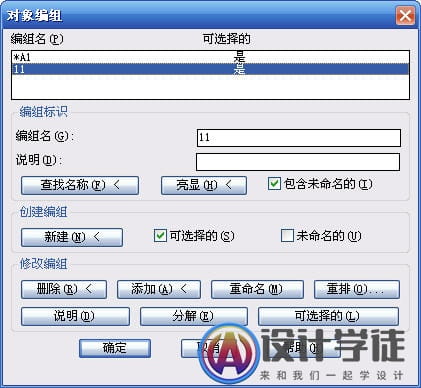

组简单的说就是一个命名的选择集,当对象进行分组后,就可以通过单击或名字将组内对象一次性选中。在AutoCAD中只能输入G(Group)命令来创建组,输入此命令后会弹出下面对话框。文章源自设计学徒自学网-http://www.sx1c.com/3368.html

CAD中组(Group)如何应用?文章源自设计学徒自学网-http://www.sx1c.com/3368.html

这是AUTOCAD 2007的对话框,2008以上版本有一些变化,界面变简洁了,但功能是类似的,用2007对话框对功能看得更清楚。文章源自设计学徒自学网-http://www.sx1c.com/3368.html

从上图中可以看到组名有两种,一种是带星号的,一种是不带星号的,带星号的叫未命名组。(跟图块名字带星号的叫未命名块或匿名块一样)未命名组就是你懒得给组起名字了,让软件自动生成一个,通常是按*A123...这样往下排。当你新建组前勾选了后面的“未命名的”时,你就不用在上面的编组名中输入名字了,如果不勾选的话,就必须在上面的编组名栏中输入一个名字。起不起名字,名字怎么起取决你将来要怎么用这个组,如果编组只是为了点选,取不取名就不重要了,如果你希望通过名字来选择组的话,最好起一个易记、易输入的名字。文章源自设计学徒自学网-http://www.sx1c.com/3368.html
