CAD如何查询距离和角度?CAD查询命令使用方法

广告也精彩

当我们使用CAD编辑器打开一个图纸的时候,为了清晰的了解图纸,经常会使用到查询命令,那么如何在CAD中查询距离和角度呢?这里教大家CAD编辑器专业版查询命令的使用方法。文章源自设计学徒自学网-http://www.sx1c.com/3405.html

1、启动CAD编辑器专业版,打开需要编辑的图纸,打开查询菜单,我们可以使用两种方法:文章源自设计学徒自学网-http://www.sx1c.com/3405.html

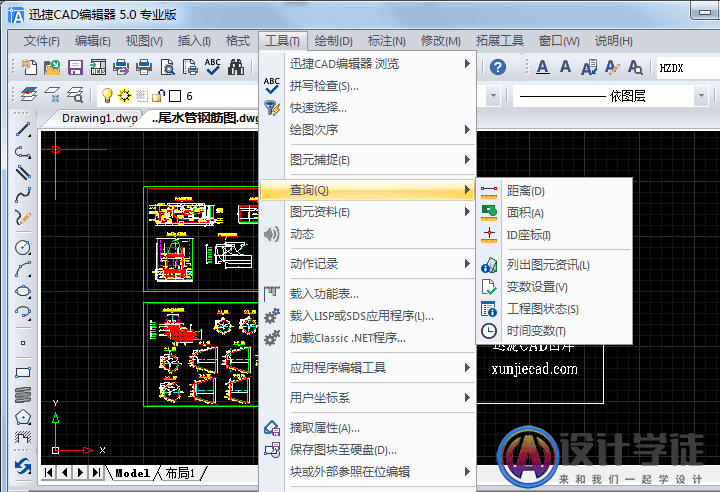

①在软件上方菜单栏点击【工具】–【查询】,用户可以看到查询命令:距离、面积、ID座标、列出图元资讯、变数设置、工程图状态、时间变数。文章源自设计学徒自学网-http://www.sx1c.com/3405.html

CAD如何查询距离和角度?CAD查询命令使用方法文章源自设计学徒自学网-http://www.sx1c.com/3405.html

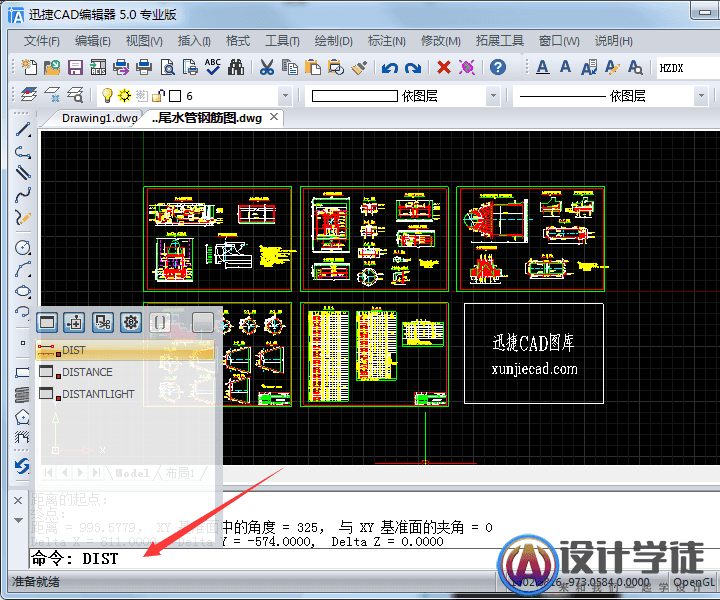

②命令行输入DIST,按回车键,调用查询距离命令。文章源自设计学徒自学网-http://www.sx1c.com/3405.html

CAD如何查询距离和角度?CAD查询命令使用方法文章源自设计学徒自学网-http://www.sx1c.com/3405.html

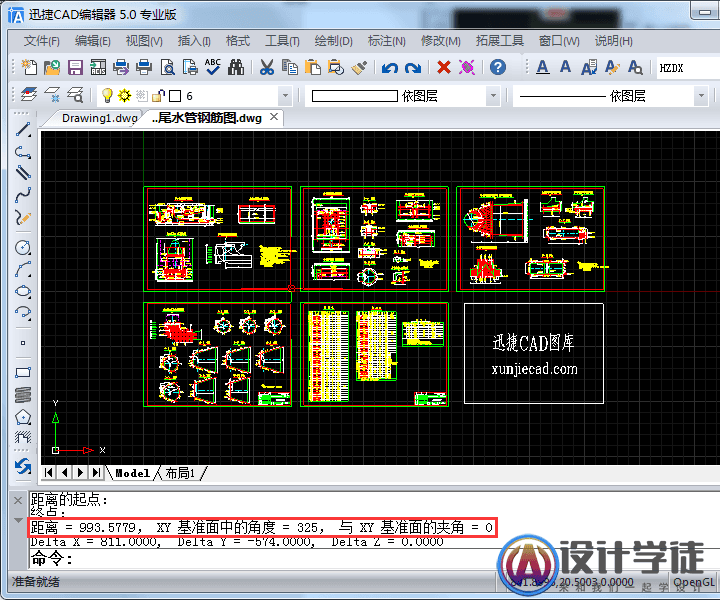

2、CAD如何查询距离和角度?在查询菜单中选择【距离】,请选择你想要查询的距离起点和终点,然后我们就可以在命令行看见选择线段的距离和角度了。文章源自设计学徒自学网-http://www.sx1c.com/3405.html

CAD如何查询距离和角度?CAD查询命令使用方法文章源自设计学徒自学网-http://www.sx1c.com/3405.html

查询距离(DIST命令)可以帮助我们计算任意选定两点间的距离。请注意如果选择特定的点,请使用对象捕捉来确定定位。文章源自设计学徒自学网-http://www.sx1c.com/3405.html

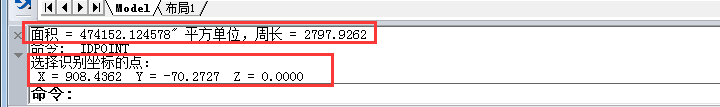

同样的方法,也可以查询面积和周长、坐标等,这里不再次赘述。文章源自设计学徒自学网-http://www.sx1c.com/3405.html

CAD如何查询距离和角度?CAD查询命令使用方法文章源自设计学徒自学网-http://www.sx1c.com/3405.html
