solidworks建模实例-QQ企鹅

实例1:QQ企鹅solidworks建模。



solidworks建模实例-QQ企鹅 -1
具体步骤:
(1)选择前视基准面,绘制草图并标注。
solidworks建模实例-QQ企鹅 -2
(2)推出草图,使用“旋转凸台/基体”命令,生存实体
solidworks建模实例-QQ企鹅 -3
(3)使用“圆角”命令,设置圆角半径28mm。
solidworks建模实例-QQ企鹅 -4
(4)以前视基准面为基准平面,利用椭圆和直线命令,绘制如图草图。
solidworks建模实例-QQ企鹅 -5
(5)退出草图,点击特征工具栏中的“旋转凸台/基体”工具,生成如图实体。
solidworks建模实例-QQ企鹅 -6
(6)选择前视基准面,绘制草图,并添加约束。
solidworks建模实例-QQ企鹅 -7
(7)退出草图,点击特征工具栏中的“拉伸切除”工具,设置方向1和方向2的终止条件都为“完全贯穿”,生成如图实体。
solidworks建模实例-QQ企鹅 -8solidworks建模实例-QQ企鹅 -9
(8)利用“圆角”工具进行圆角,设置圆角半径为6mm。
solidworks建模实例-QQ企鹅 -10
(9) 进行“镜像”操作,设置如图参数,生成如图特征。
solidworks建模实例-QQ企鹅 -11
solidworks建模实例-QQ企鹅 -12

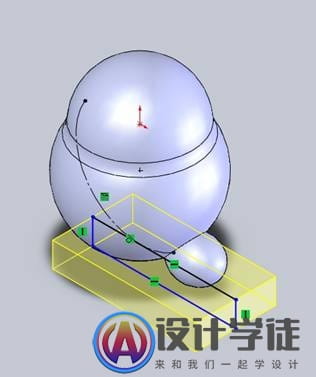

(10)选择前视基准面,利用“三点圆弧”工具,绘制草图4。并退出草绘。
solidworks建模实例-QQ企鹅 -13
(11)点击“基准面”工具,生成基准面1。如图。
solidworks建模实例-QQ企鹅 -14

文章源自设计学徒自学网-http://www.sx1c.com/4073.html

(12)选择基准面1,绘制椭圆草图。
solidworks建模实例-QQ企鹅 -15
(13)绘制基准面2.
solidworks建模实例-QQ企鹅 -16
(14)以基准面2绘制草图。
solidworks建模实例-QQ企鹅 -17
(15)创建放样,点击“放样凸台/基体”,在轮廓选项中选择草图5和草图6,在开始约束和结束约束中选择垂直于轮廓,选择草图3为中心线,生成放样特征,如图。
solidworks建模实例-QQ企鹅 -18
(16)进行圆顶,选择椭圆圆顶,设置圆顶距离为8mm。
solidworks建模实例-QQ企鹅 -19
(17)圆角,圆角半径为6mm。
solidworks建模实例-QQ企鹅 -20
 (18)镜像手臂。
solidworks建模实例-QQ企鹅 -21
 (19)创建基准面3.
solidworks建模实例-QQ企鹅 -4
(20)在基准面3上绘制草图。
solidworks建模实例-QQ企鹅 -22
(21)选择“拉伸切除”工具,终止条件选择“到指定面指定的距离”,设置等距距离为1mm,勾选“反向等距”。
solidworks建模实例-QQ企鹅 -23

文章源自设计学徒自学网-http://www.sx1c.com/4073.html

(22)同样的方法生成眼睛部分。在基准面3上绘制草图。
solidworks建模实例-QQ企鹅 -24
(23)选择“拉伸切除”工具,终止条件选择“到指定面指定的距离”,设置等距距离为0.2mm,勾选“反向等距”。点击确定生成眼睛槽。
solidworks建模实例-QQ企鹅 -25
(24)选择前视基准面,在上步绘制的椭圆内部绘制椭圆。
solidworks建模实例-QQ企鹅 -26
(25)选择“拉伸凸台基体”工具,终止条件选择“到指定面指定的距离”,设置等距距离为0.2mm,勾选“反向等距”。点击确定生成眼珠。
solidworks建模实例-QQ企鹅 -27
(26)圆顶。
solidworks建模实例-QQ企鹅 -28
 (27)镜像眼睛。
solidworks建模实例-QQ企鹅 -29
(28)创建嘴巴。选择前视基准面,绘制草图。
solidworks建模实例-QQ企鹅 -30
 (29)选择“拉伸凸台基体”工具,去掉“合并结果选项”。点击确定。
solidworks建模实例-QQ企鹅 -31
 (30)在拉伸面上进行圆顶。
solidworks建模实例-QQ企鹅 -32
 (31)观看实体。
solidworks建模实例-QQ企鹅 -33
(32)给GG上色。按ctrl键,选中要改变颜色的特征。右键选择“特征属性”,更改颜色。最终效果如下。
solidworks建模实例-QQ企鹅 -34
文章源自设计学徒自学网-http://www.sx1c.com/4073.html文章源自设计学徒自学网-http://www.sx1c.com/4073.html
