CAD怎么转T3? 图纸导入广联达显示不全?

一般我们的图纸导入到软件算量很多会显示不全,去问有经验的人他们都会告诉你把图纸转T3,那么所谓的T3是什么呢?

T3,其实就是天正3,类似于CAD2007、2008这种低版本的软件所制成的图纸文章源自设计学徒自学网-http://www.sx1c.com/5266.html

当然除了T3,还有T4、T5、T6、T7、T8、T9到现在的T20,我们一般常用的处理方法就是转成T3,就像有时候低版本的CAD软件打不开高版本的图纸一样,会提示图纸无效,就需要转换成低版本才能打开。文章源自设计学徒自学网-http://www.sx1c.com/5266.html

那么如何转T3呢?这里我教大家几个方法文章源自设计学徒自学网-http://www.sx1c.com/5266.html

首先确认原始图纸打开是否显示正常,若原始图纸本身打开就不显示或显示不全,需联系设计处理文章源自设计学徒自学网-http://www.sx1c.com/5266.html

方法一:若电脑上有安装天正软件,可以用天正软件将图纸转T3格式后导入 。文章源自设计学徒自学网-http://www.sx1c.com/5266.html

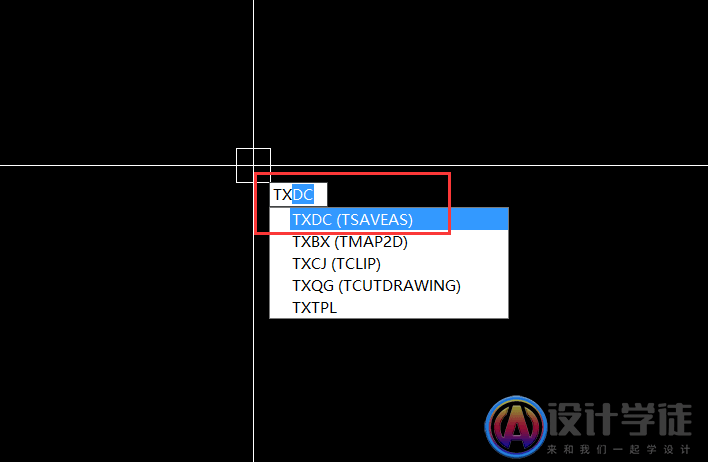

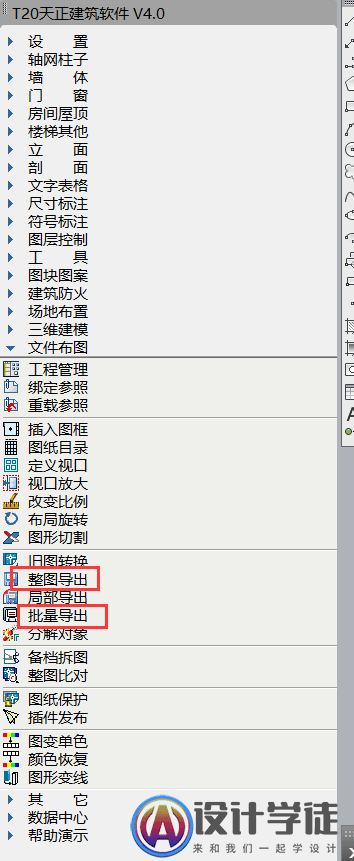

在天正界面输入TXDC(图形导出)或者右边工具栏选择整图导出(ztdc)或批量导出(pldc)文章源自设计学徒自学网-http://www.sx1c.com/5266.html

CAD怎么转T3? 图纸导入广联达显示不全? -1CAD怎么转T3? 图纸导入广联达显示不全? -2CAD怎么转T3? 图纸导入广联达显示不全? -3文章源自设计学徒自学网-http://www.sx1c.com/5266.html

这是最简单的一个方法,整图导出和批量导出的区别是单张图和多张图,如果你的天正输入命令无效或者没有右边的工具栏,可能是你的天正没有完全破解,你按住快捷键Ctrl加=号看看能不能跳出工具栏,不能跳出就证明是没有破解的天正,或者破解不完善。文章源自设计学徒自学网-http://www.sx1c.com/5266.html

方法二:若上述方法导入进去图纸还是显示不全可以将图纸内容写成“块”或者“输出”,然后再导入成T3的格式,在导入的过程中可以试着炸开图纸,快捷键是X。文章源自设计学徒自学网-http://www.sx1c.com/5266.html

块的CAD命令是W,然后选中图纸点击确认就保存为块了文章源自设计学徒自学网-http://www.sx1c.com/5266.html

CAD怎么转T3? 图纸导入广联达显示不全? -4

输出的话则是在文件菜单栏下面有个输出,然后保存就行,这里需要注意的是,输出后,图纸会不见哦,因为是输出。

CAD怎么转T3? 图纸导入广联达显示不全? -5

这个方法主要是在方法一之上多了一个炸开和写块(输出)的步骤,如果这个方法还是无法显示那么就看第三个方法。

方法三将图纸复制粘贴到新建的CAD文件中,然后重复方法二的步骤即可,意思就是你直接新建一个dwg文件,然后把你的图纸先炸开(X)直接复制粘贴到你新建的图纸里面,(这里需要注意的是,在新建dwg图的时候,选择无样板打开-公制,然后在新建)

CAD怎么转T3? 图纸导入广联达显示不全? -6

复制粘贴到新的模型空间里面以后,然后在导成T3的格式就行。
