如何给CAD图纸中的数字的上标/下标？

想要给CAD图纸中的数字上标应该怎么做？尤 其是当我们需要设置CAD尺寸公差的时候可以使用到，本篇教大家如何给CAD图纸中的数字上标。

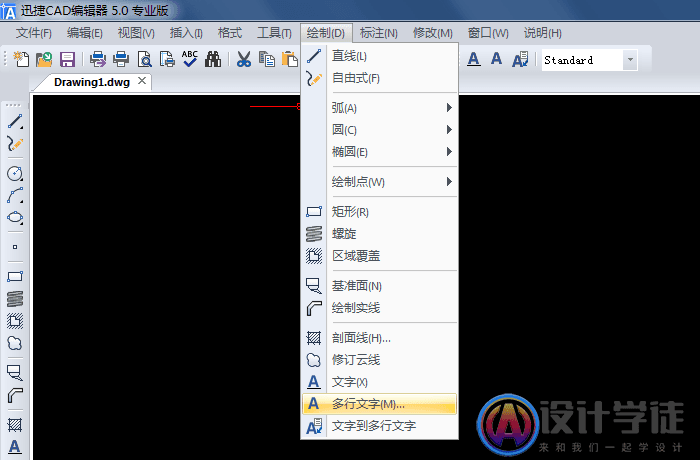

第一步，运行CAD编辑器专业版，在顶部菜单栏点击【绘制】-【多行文字】；或是在命令行输入T，选择“T（多行文字）”。文章源自设计学徒自学网-http://www.sx1c.com/6113.html

文章源自设计学徒自学网-http://www.sx1c.com/6113.html

第二步，选择要输入多行文字的位置，点击打开【多行文字】对话框，在这里可以设置文字对齐、文字旋转角度、文字样式、文字高 度、宽度等。文章源自设计学徒自学网-http://www.sx1c.com/6113.html

文章源自设计学徒自学网-http://www.sx1c.com/6113.html

第三步，选择文本框后，打开【文字编辑器】窗口，这里如果我们想要输入12的3次方，可以在文本框中输入123^，选中3和“^”，然后在工具栏点 击【a/b堆叠文字】。文章源自设计学徒自学网-http://www.sx1c.com/6113.html

文章源自设计学徒自学网-http://www.sx1c.com/6113.html

第四步，点击之后就完成了数字的上标显示啦，之后点击【确定】按钮即可。文章源自设计学徒自学网-http://www.sx1c.com/6113.html

文章源自设计学徒自学网-http://www.sx1c.com/6113.html

第五步，如果要同时输入上标与下标，可以先输入上标内容，然后输入“^”，再输入下标内容，之后选中上标与下标内容，点 击堆叠键完成数字的上下标。文章源自设计学徒自学网-http://www.sx1c.com/6113.html

文章源自设计学徒自学网-http://www.sx1c.com/6113.html

第六步，然后点击确定即可。

好啦，以上是使用CAD编辑器专业版对CAD中的数字进行上标/下标的方法，希望可以帮助到您。
