CAD相切命令的使用方法

广告也精彩

cad绘制二维图的时候有时候需要绘制相切线,该怎么绘制两个圆的公切线呢?我们需要使用相切命令,下面我们就来看看详细的教程。文章源自设计学徒自学网-http://www.sx1c.com/93.html

1、打开CAD软件文章源自设计学徒自学网-http://www.sx1c.com/93.html

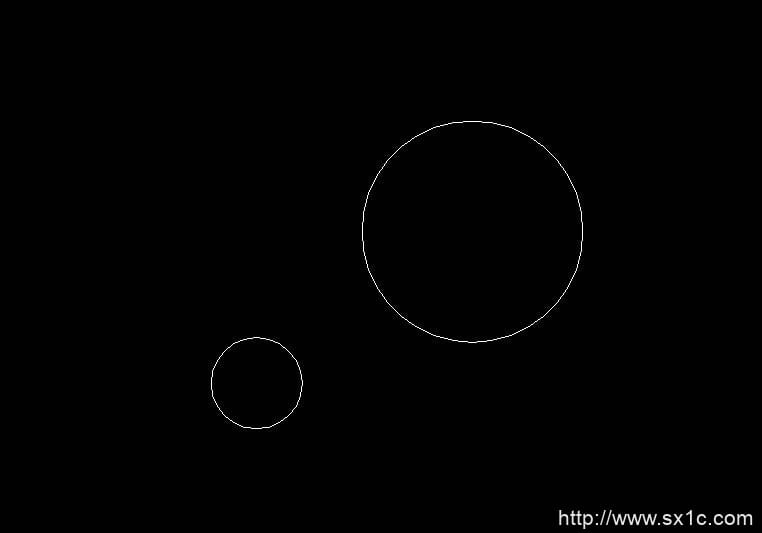

2、随便绘制两个圆,下面我要做一条直线与两个圆相切文章源自设计学徒自学网-http://www.sx1c.com/93.html

CAD相切命令的使用方法文章源自设计学徒自学网-http://www.sx1c.com/93.html

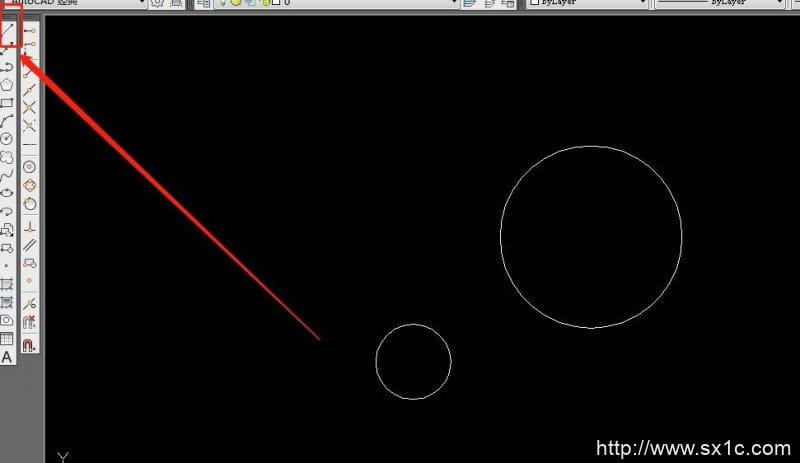

3、点击直线,先不要在绘图区域去点文章源自设计学徒自学网-http://www.sx1c.com/93.html

CAD相切命令的使用方法文章源自设计学徒自学网-http://www.sx1c.com/93.html

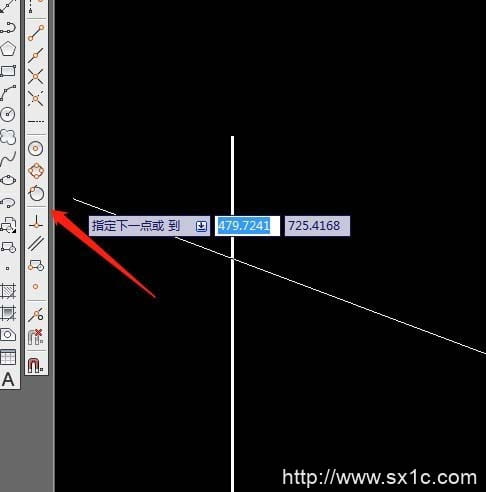

4、然后点击相切命令文章源自设计学徒自学网-http://www.sx1c.com/93.html

CAD相切命令的使用方法文章源自设计学徒自学网-http://www.sx1c.com/93.html

5、然后点击其中一个圆上的线条文章源自设计学徒自学网-http://www.sx1c.com/93.html

CAD相切命令的使用方法文章源自设计学徒自学网-http://www.sx1c.com/93.html

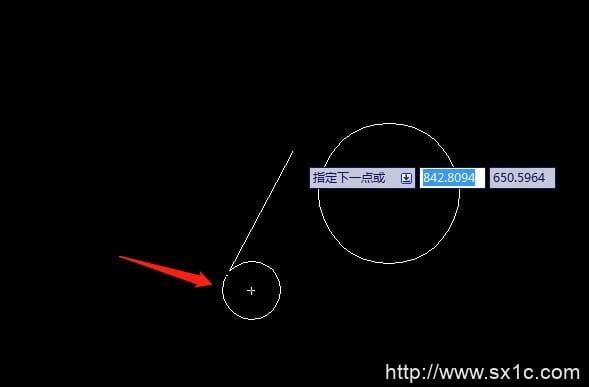

6、再次点击相切命令文章源自设计学徒自学网-http://www.sx1c.com/93.html

CAD相切命令的使用方法文章源自设计学徒自学网-http://www.sx1c.com/93.html

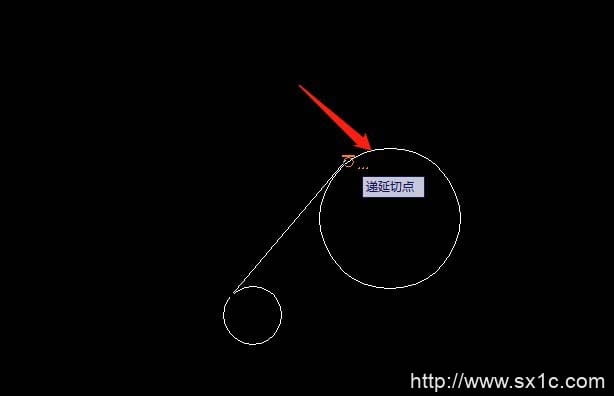

7、在点击另外一个圆,这样一个公切线就做好了文章源自设计学徒自学网-http://www.sx1c.com/93.html

CAD相切命令的使用方法文章源自设计学徒自学网-http://www.sx1c.com/93.html

以上就是cad两个圆形公切线的画法,希望大家喜欢,请继续关注设计学徒自学网文章源自设计学徒自学网-http://www.sx1c.com/93.html
