Rhino中比较容易方便操作。文章源自设计学徒自学网-https://www.sx1c.com/10158.html
这两款软件该怎么去搭配使用呢？文章源自设计学徒自学网-https://www.sx1c.com/10158.html
所以！今天小小编就介绍一下文章源自设计学徒自学网-https://www.sx1c.com/10158.html
它们之间如何转换，文章源自设计学徒自学网-https://www.sx1c.com/10158.html
怎样搭配使用可以效率更高！文章源自设计学徒自学网-https://www.sx1c.com/10158.html
文章源自设计学徒自学网-https://www.sx1c.com/10158.html
「Rhino转SU的方法」文章源自设计学徒自学网-https://www.sx1c.com/10158.html
1.直接导出文章源自设计学徒自学网-https://www.sx1c.com/10158.html
先在 Rhino 里将 Nurbs 曲面转换成网格（用 mesh 命令），手动控制精度。文章源自设计学徒自学网-https://www.sx1c.com/10158.html

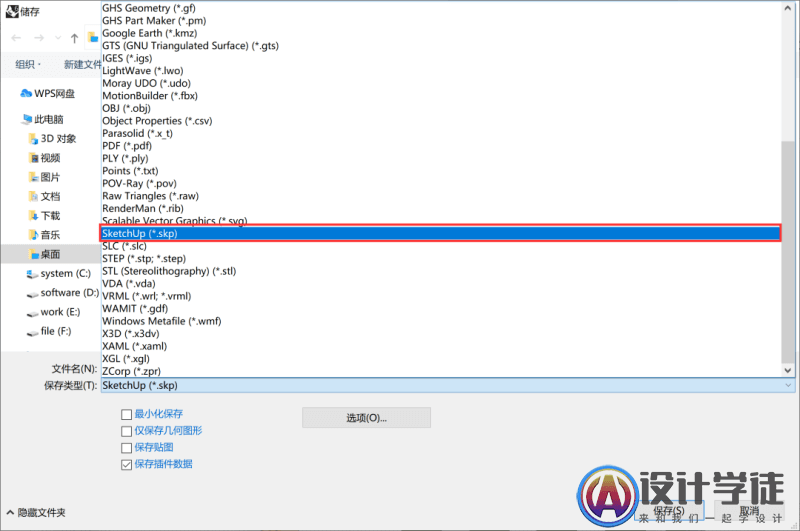

再将生成的网格直接另存为SketchUp格式。文章源自设计学徒自学网-https://www.sx1c.com/10158.html
步骤如下：
注：若不将Nurbs 曲面转换成网格，直接保存为SketchUp格式，则会将Rhino中的块转换成组件，具有联动性。
2.通过3Ds格式导入SU

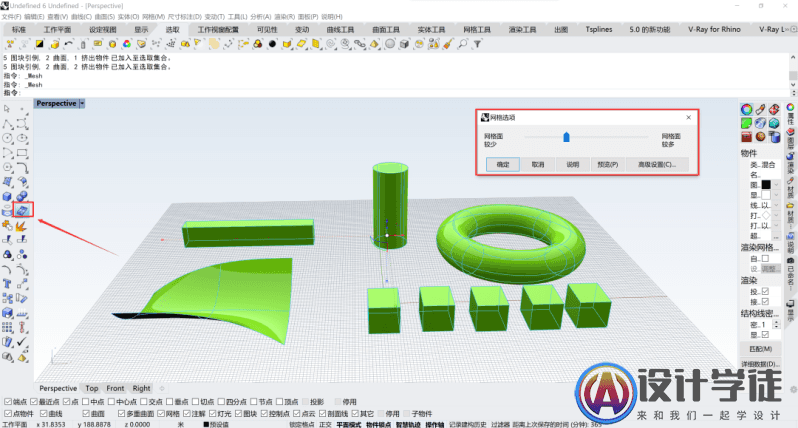

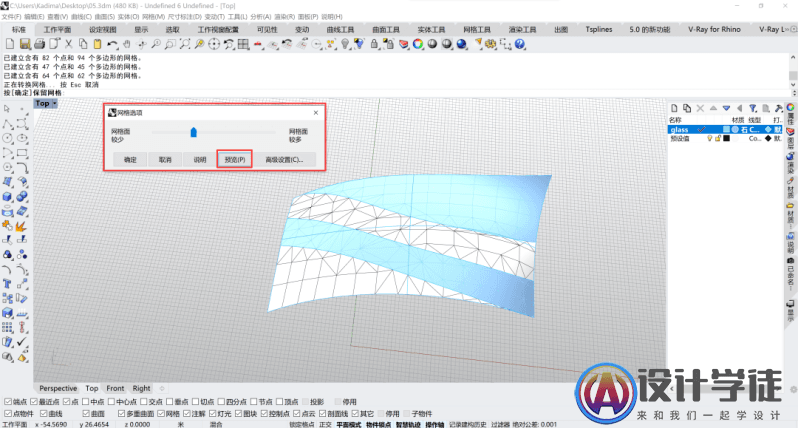

先在 Rhino 里将 Nurbs 曲面转换成网格（用 mesh 命令），手动控制精度。

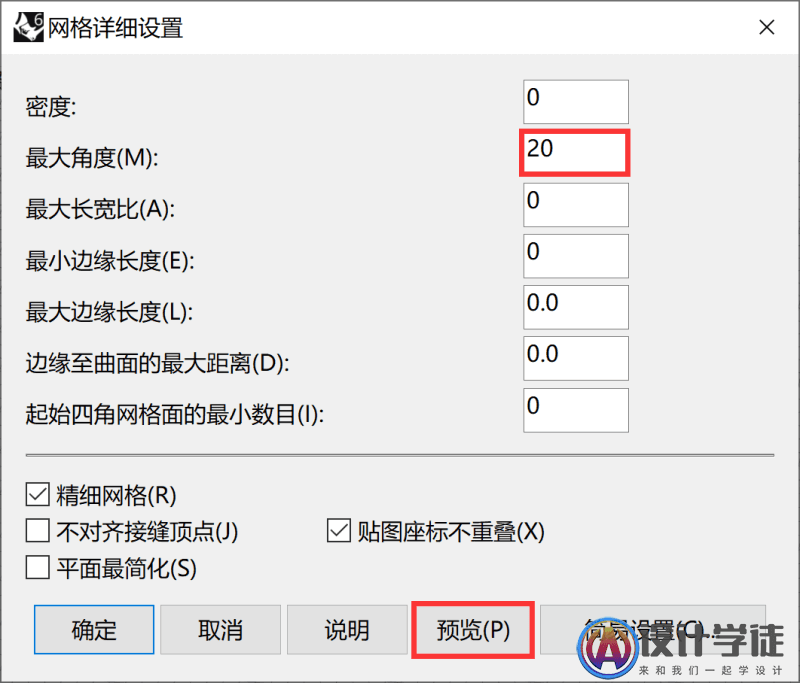

也可点击高级设置，精细调节。最大角度的参数需要格外注意，这个角度数值需要根据经验调节，原则上说，距离近、重要性高、曲率变化小的，角度要小，一般1-2度。距离远、重要性低、曲率变化大的，角度可以适当增大。
SketchUp中导入3ds格式文件。点击选项，勾选合并共面平面
柔化边线打开，增加法线之间的角度。勾选平滑法线，软化共面。
如果是平面，那么mesh化以后，会成为三角面。在导入3ds的时候有个选项，可以进行合并共面平面。
例如：一个平面mesh后会变成多个面，若想在SU中推拉则要推拉多次，很不方便。
导入3ds时候，打开选项，勾选合并共面平面，即可把合并成一个平面。体块的推拉就会非常方便。
3ds格式导入的所有组件的原点都在世界坐标原点。
「SU转Rhino的方法」

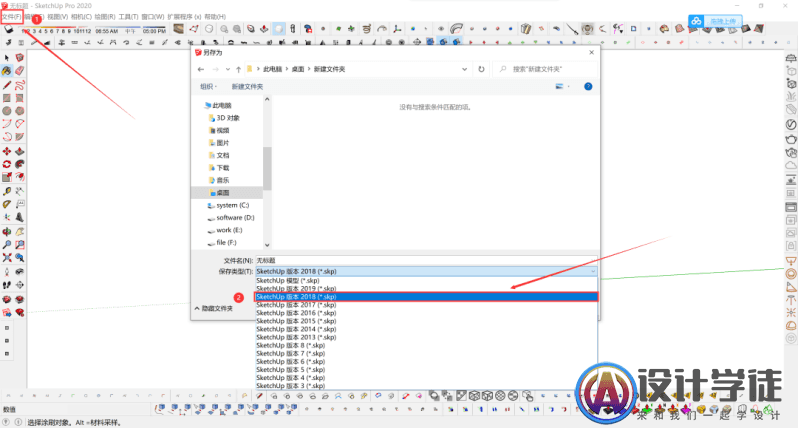

SketchUp中另存为SketchUp2018以下版本。

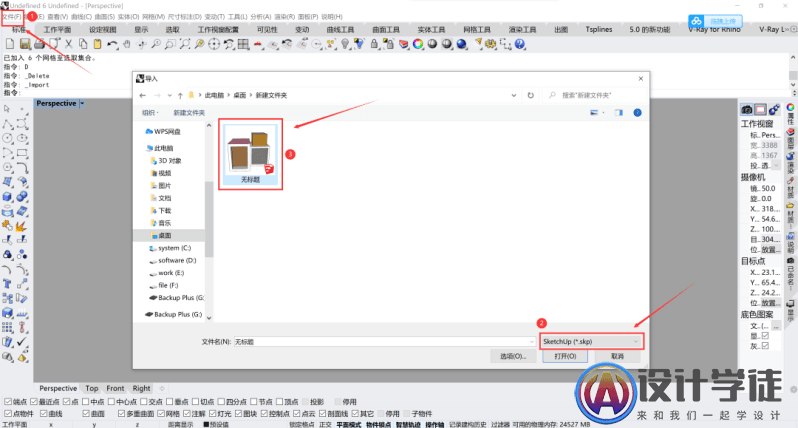

Rhino中直接导入即可。
步骤如下：
软件的合理搭配
工作效率当然就大大提高啦。
