solidworks旋转切除怎么用?

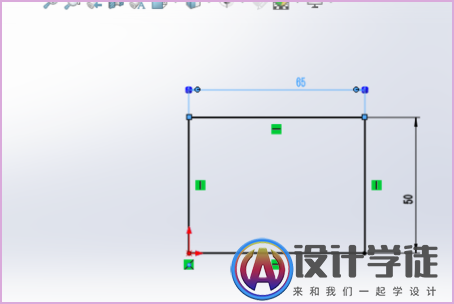

1、首先,新建一个零件桌面,然后选择旋转凸台,绘制一个如下图的草图:

solidworks旋转切除怎么用? -1文章源自设计学徒自学网-https://www.sx1c.com/1907.html

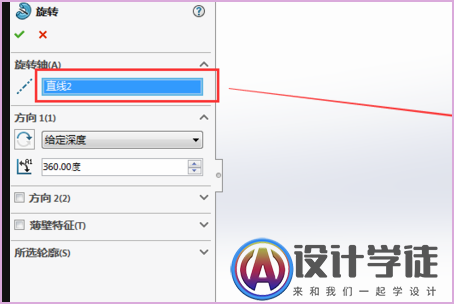

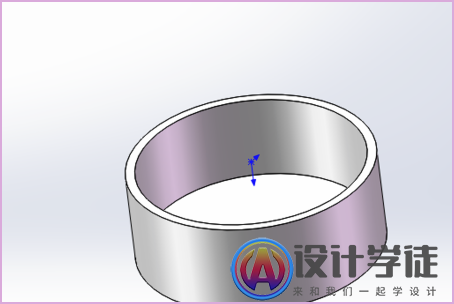

2、点击勾选完成,然后点击退出超图,出现下图编辑框,在左侧旋转轴选择如图的线条,出现下图所示,然后点击完成;文章源自设计学徒自学网-https://www.sx1c.com/1907.html

solidworks旋转切除怎么用? -2

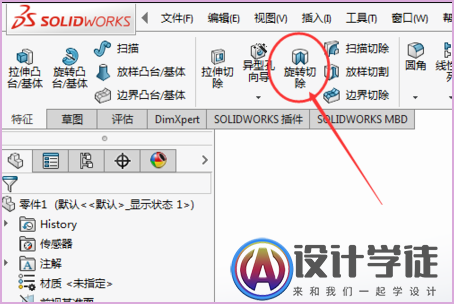

3、有了基本形状后,点击旋转切除文章源自设计学徒自学网-https://www.sx1c.com/1907.html

solidworks旋转切除怎么用? -3
4、在编辑树种选择前视基准面。文章源自设计学徒自学网-https://www.sx1c.com/1907.html

solidworks旋转切除怎么用? -4
5、点选下图选项,让编辑面正对于自己:文章源自设计学徒自学网-https://www.sx1c.com/1907.html

solidworks旋转切除怎么用? -5
6、在草图中点选长方体,绘制一个如下图一样的长方体,然后勾选。文章源自设计学徒自学网-https://www.sx1c.com/1907.html

solidworks旋转切除怎么用? -6

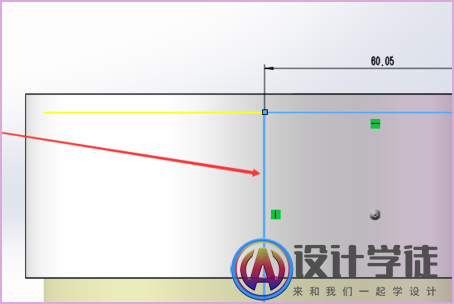

7、点击退出草图,在旋转轴中选择箭头所指的位置。文章源自设计学徒自学网-https://www.sx1c.com/1907.html

solidworks旋转切除怎么用? -7
8、最后勾选完成,旋转切除就完成了。文章源自设计学徒自学网-https://www.sx1c.com/1907.html

solidworks旋转切除怎么用? -8文章源自设计学徒自学网-https://www.sx1c.com/1907.html 文章源自设计学徒自学网-https://www.sx1c.com/1907.html
