Solidwork中齿轮的几种画法

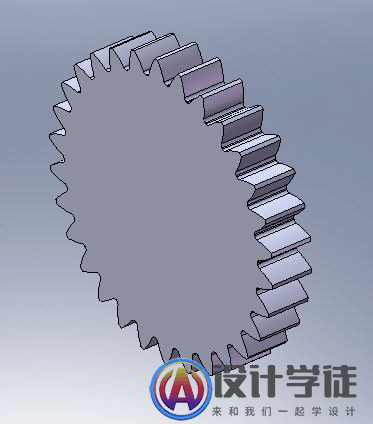

1、toolbox中自带齿轮工具

齿形为圆弧近视,无变位,一般场合使用。文章源自设计学徒自学网-https://www.sx1c.com/3123.html

Solidwork中齿轮的几种画法 -1文章源自设计学徒自学网-https://www.sx1c.com/3123.html

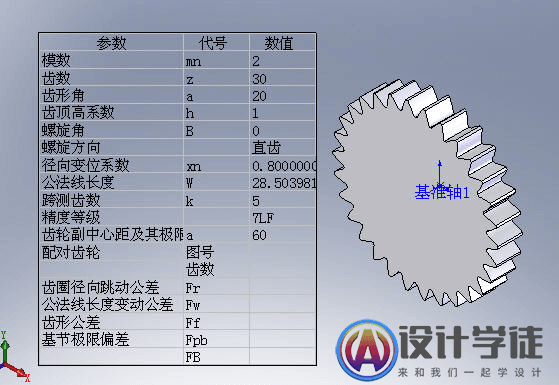

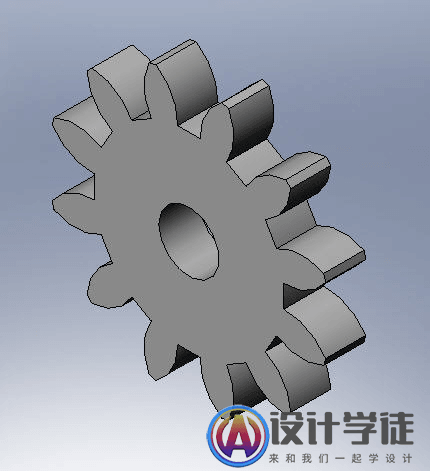

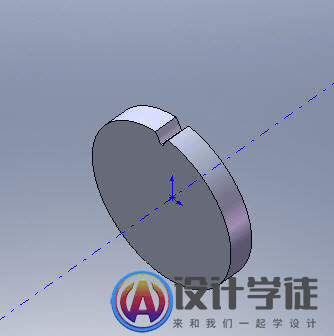

2、引入CAXA中渐开线齿形草图到SW中后拉伸文章源自设计学徒自学网-https://www.sx1c.com/3123.html

Solidwork中齿轮的几种画法 -2文章源自设计学徒自学网-https://www.sx1c.com/3123.html

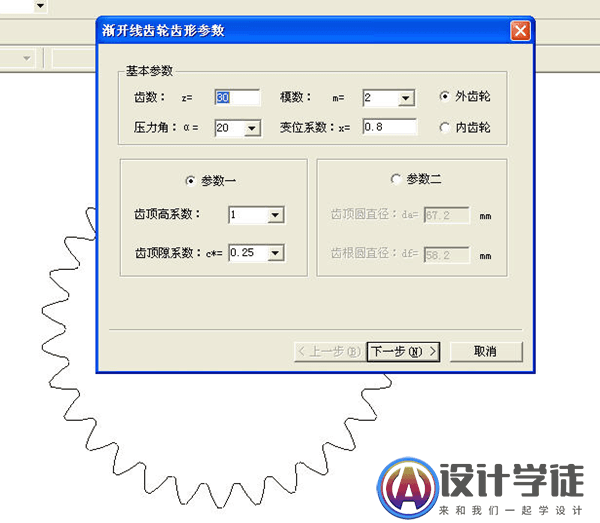

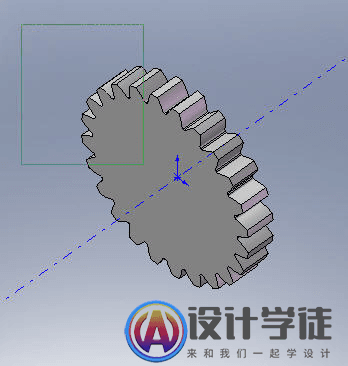

准确的齿形和变位,可多次引入生成多联齿轮,但操作麻烦。(图m2,Z30,x0.8)文章源自设计学徒自学网-https://www.sx1c.com/3123.html

Solidwork中齿轮的几种画法 -3文章源自设计学徒自学网-https://www.sx1c.com/3123.html

Solidwork中齿轮的几种画法 -4文章源自设计学徒自学网-https://www.sx1c.com/3123.html

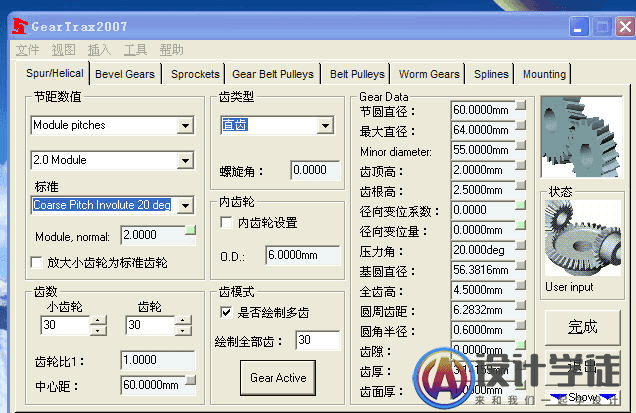

3、GEARTRAX2007插件工具
在sw2007中调入,快速生成一对齿轮,精确齿形,可加入变位、齿宽等。同时还能生成同步轮、皮带轮、链轮、锥齿轮、蜗轮蜗杆等。SW2008中暂不支持。(图中m2,Z30,x0.8)文章源自设计学徒自学网-https://www.sx1c.com/3123.html

Solidwork中齿轮的几种画法 -5  Solidwork中齿轮的几种画法 -6文章源自设计学徒自学网-https://www.sx1c.com/3123.html

 文章源自设计学徒自学网-https://www.sx1c.com/3123.html

Solidwork中齿轮的几种画法 -7

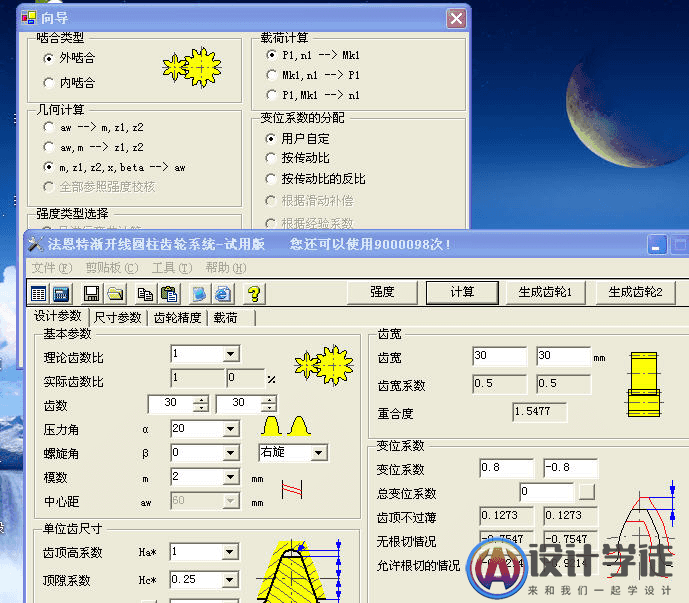

4、FNT三维齿轮插件

齿轮副设计工具,精确齿形,可加入变位、齿宽等,可进行强度校核和生成检验公差值,同时生成齿轮设计报告,是齿轮三维设计的理想工具。(图m2,Z30,x0.8)

Solidwork中齿轮的几种画法 -8

Solidwork中齿轮的几种画法 -9
