PROE三维图怎么转化为CAD二维工程图?

PROE三维图怎么转化为CAD二维工程图?用PROE绘制出来的三维图很好懂，但是绘制二维图就比较难了，怎么才能把PROE三维图转化为cad的二维图呢？下面分享详细的教程，需要的朋友可以参考下

首先三维图比较二维图的优点在于直观易懂，二维图较为抽象，较三维图来说理解难度较高，尤其对于没有或者图纸绘制知识相对较少的人员来说更是难上加难。现在主要介绍两款常用制图软件PROE 与 CAD，PREO属于三维制图软件，个人觉得三维这部分做的很好，但二维（工程图）相对薄弱，而CAD恰恰相反，如何去取长补短，把两者结合起来就是关键了！下面以法兰为例！文章源自设计学徒自学网-https://www.sx1c.com/35907.html

首先我们用PROE绘制一个法兰文章源自设计学徒自学网-https://www.sx1c.com/35907.html

文章源自设计学徒自学网-https://www.sx1c.com/35907.html

然后新建一个绘图，标准大小根据零件的设计尺寸来定出文章源自设计学徒自学网-https://www.sx1c.com/35907.html

文章源自设计学徒自学网-https://www.sx1c.com/35907.html

这样，我们就进入了PROE的工程图绘制界面，继续！文章源自设计学徒自学网-https://www.sx1c.com/35907.html

文章源自设计学徒自学网-https://www.sx1c.com/35907.html

单击这个红色的按键，然后点击想要放置图形的位置。文章源自设计学徒自学网-https://www.sx1c.com/35907.html

文章源自设计学徒自学网-https://www.sx1c.com/35907.html

下边是重点：设置摆放方向及剖面！点击LEFT后点应用，再点击类别中的剖面，点击完成。文章源自设计学徒自学网-https://www.sx1c.com/35907.html

在上边的界面名称处 随便输入一个名字 我以A为例,然后在右侧点勾

点击显示，然后选择全部展开，点左侧RIGHT为所选平面，然后右侧界面A处会出现一个绿色的小对号，则证明选择正确，如果选择平面错误，则会出现红色的X。（以前经常会有同事问我为什么总是选择错误，选择不到正确的平面，这里有一个小技巧，PREO默认有三个平面，即为FRONT RIGHT TOP，当绘图区出现两个时，选择那个没出现的即可），然后单击确定！

在图形界面选择视图显示，显示线型选择无隐藏现，相切边显示样式选择无，点击应用。如图所示

在比例中选择制定比例，更改数字让图形大小变的事宜，点击关闭。

在图形上按住右键，去掉锁定图形移动的勾选，在左键按住图形 就可以随意移动了，同样方法添加其他视图

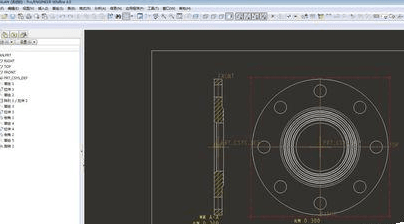

完成后如图所示，下面进行保存，方法是：文件--保存副本--类型中选择DWG文件-DWG版本选择2004（建议选择低级版本，否则选择高级CAD版本，有可能导致使用这用低级版本打不开文件）

用CAD打开刚才保存的文件，然后进行部分修改和标注，即可进行。有时针对复杂的零部件，为了加工人员能够快速的理解，还可以在上边增加一个三维图。
