CAD二维图形不共面该怎么解决?

方法二：

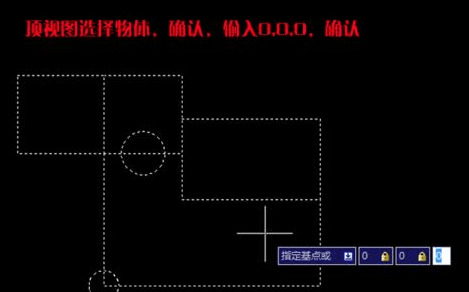

1、使用移动工具实现共面。回到顶视图，首先使用移动工具，选择物体——确认——输入0,0,0（从原点出发）——确认——再输入0,0，1e99（向上移动到正无穷）——确认文章源自设计学徒自学网-https://www.sx1c.com/37194.html

文章源自设计学徒自学网-https://www.sx1c.com/37194.html

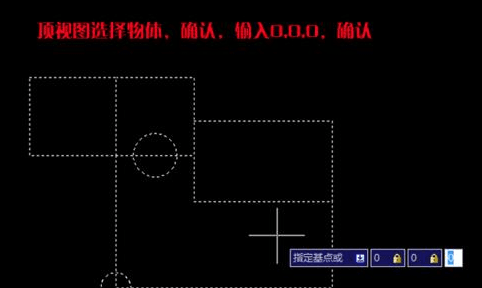

2、再次使用移动工具，选择物体——确认——输入0,0,0（从原点出发）——确认——再输入0,0，-1e99（向下移动到正无穷）——确认文章源自设计学徒自学网-https://www.sx1c.com/37194.html

文章源自设计学徒自学网-https://www.sx1c.com/37194.html

3、再次进入立面视图，可以发现，绘制的二维图形被放置到一个平面上文章源自设计学徒自学网-https://www.sx1c.com/37194.html

文章源自设计学徒自学网-https://www.sx1c.com/37194.html

注意事项：文章源自设计学徒自学网-https://www.sx1c.com/37194.html

1、如使用方法二，请安装Express扩展工具，在AutoCAD2007安装时会提示。文章源自设计学徒自学网-https://www.sx1c.com/37194.html

2、这两种方法对于三维物体也有效,如图块请先炸开。文章源自设计学徒自学网-https://www.sx1c.com/37194.html

3、如果场景中有图块，请炸开后执行。文章源自设计学徒自学网-https://www.sx1c.com/37194.html
