Creo4.0怎么绘制外螺纹？

对刚入手操作Creo4.0的小伙伴而言，可能还不会绘制外螺纹，那么该怎么办呢？下面就是小编带来的Creo4.0绘制外螺纹的教程内容。

打开Creo4.0，定义好工作目录，打开新建的M8圆柱头螺钉文章源自设计学徒自学网-https://www.sx1c.com/43066.html

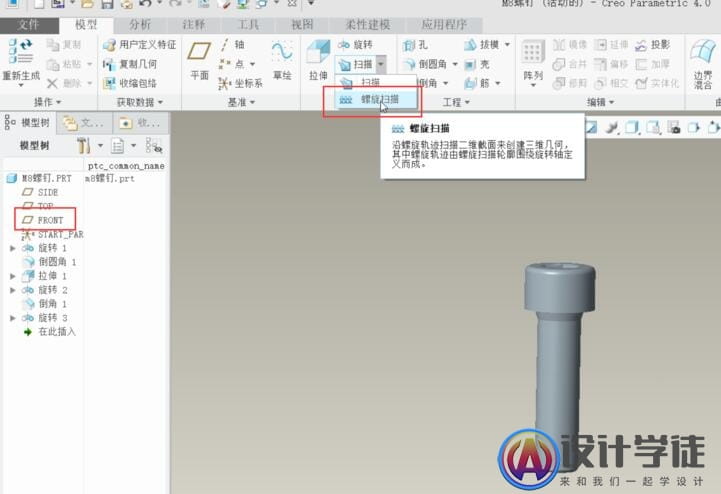

　　在形状菜单栏选取扫描下拉菜单下的螺旋扫描命令，以FRONT平面为草绘平面文章源自设计学徒自学网-https://www.sx1c.com/43066.html

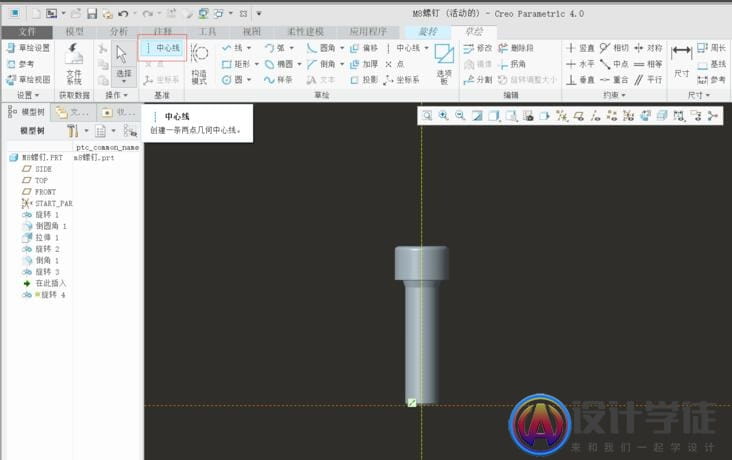

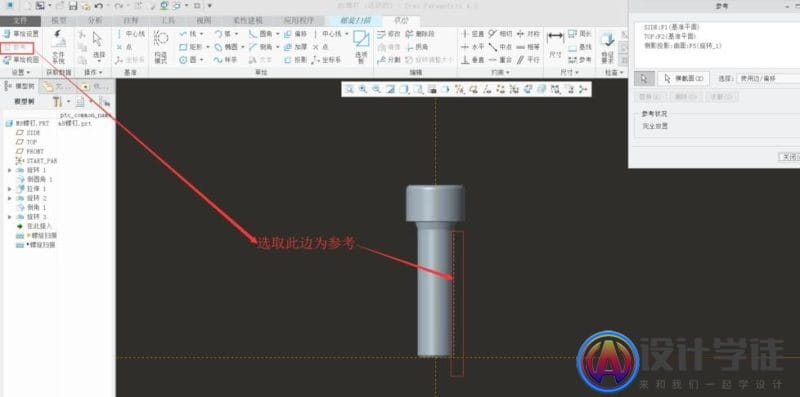

　　选取SIDE基准面为参照，创建一条几何中心线，以任意一条边为参照创建轮廓截面文章源自设计学徒自学网-https://www.sx1c.com/43066.html

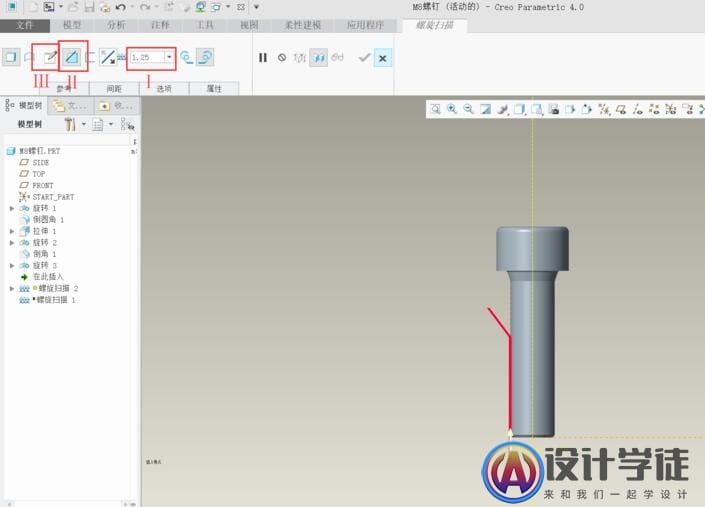

　　Ⅰ、定义螺距;Ⅱ、选取移除材料;Ⅲ、点击创建扫描截面文章源自设计学徒自学网-https://www.sx1c.com/43066.html

扫描截面就根据机械手册的螺纹形式画就可以文章源自设计学徒自学网-https://www.sx1c.com/43066.html

　　大功告成文章源自设计学徒自学网-https://www.sx1c.com/43066.html

　　以上这里为各位分享了Creo4.0绘制外螺纹的操作方法。有需要的朋友赶快来看看本篇文章吧。文章源自设计学徒自学网-https://www.sx1c.com/43066.html 文章源自设计学徒自学网-https://www.sx1c.com/43066.html
