CAD怎么标注尺寸？CAD标注基本尺寸命令

尺寸标注是图纸的重要组成部分，它可以帮助我们分辨CAD图纸中各种图层的位置关系，将其和形状等进行数字化，直观表达图形尺寸，是施工人员现场施工的主要依据。

尺寸标注包括标注文字、尺寸线、尺寸界限和箭头等，这里给大家讲解下CAD标注基本基础的方法。文章源自设计学徒自学网-https://www.sx1c.com/4695.html

【标注线性】文章源自设计学徒自学网-https://www.sx1c.com/4695.html

线性命令是较为常用的尺寸标注工具，它的主要作用是标注两点之间的水平尺寸或垂直尺寸，执行线性命令方法如下：文章源自设计学徒自学网-https://www.sx1c.com/4695.html

运行CAD编辑器，执行【标注】-【线性】命令。文章源自设计学徒自学网-https://www.sx1c.com/4695.html

文章源自设计学徒自学网-https://www.sx1c.com/4695.html

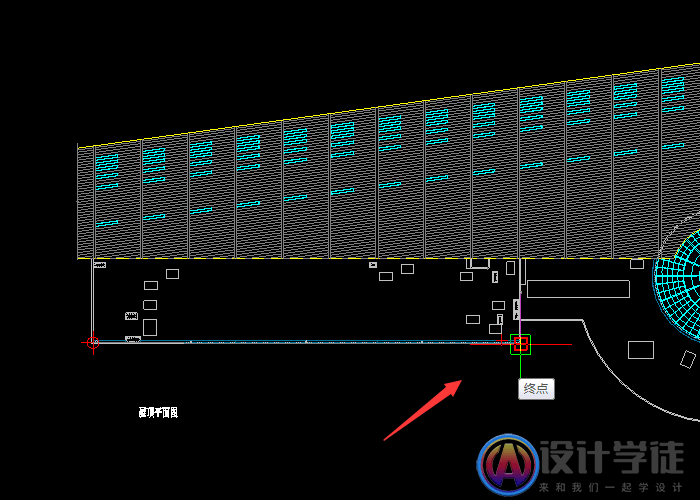

执行线性命令后，光标选择标注的终点，在命令行出现的提示中有如下选择：角度、多行文字、文字、水平、垂直、旋转。文章源自设计学徒自学网-https://www.sx1c.com/4695.html

文章源自设计学徒自学网-https://www.sx1c.com/4695.html

【角度】：设置尺寸文字的旋转角度。文章源自设计学徒自学网-https://www.sx1c.com/4695.html

【多行文字】：选择命令后，可在打开【文字编辑器】中编辑尺寸文字内容。文章源自设计学徒自学网-https://www.sx1c.com/4695.html

【文字】：手动编辑尺寸文字的内容。文章源自设计学徒自学网-https://www.sx1c.com/4695.html

【水平】：标注两点之间的水平尺寸，选择该命令后，标注的始 终不会随着光标的移动而变动，将会一直保持对象的水平尺寸。

【垂直】：标注两点之间的垂直尺寸，选择该命令后，标注的始 终不会随着光标的移动而变动，将会一直保持对象的垂直尺寸。

【旋转】：设置尺寸线的旋转角度。

以上是对CAD标注尺寸基本命令的简单介绍，希望对你有所帮助。
