CAD区域覆盖的使用

CAD区域覆盖的使用：
1、输入wi回车；



2、多边形选择需要覆盖的区域后回车；文章源自设计学徒自学网-https://www.sx1c.com/6205.html



效果是这样的，正如定义所说用当前背景色屏蔽其下对象；
那具体这个命令在实际工作中有什么用呢？
比如这样的；文章源自设计学徒自学网-https://www.sx1c.com/6205.html



达到效果的同时，还不影响地板的特性中的面积；文章源自设计学徒自学网-https://www.sx1c.com/6205.html



做了简单使用介绍和实际用处之后，我们再来看看上图如果一步一步具体实现的；
1、wi回车；文章源自设计学徒自学网-https://www.sx1c.com/6205.html

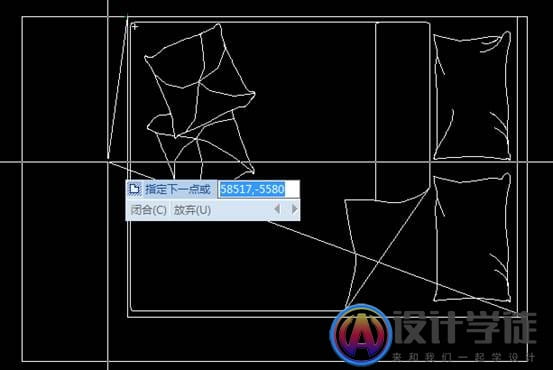

2、多边形框选需要区域覆盖的床，回车；
选中边框，鼠标右键，快捷键菜单中选择后置；文章源自设计学徒自学网-https://www.sx1c.com/6205.html



将床复制一份过来即可；
效果如图：文章源自设计学徒自学网-https://www.sx1c.com/6205.html



当然我们也可以再次调整前后置顺序。文章源自设计学徒自学网-https://www.sx1c.com/6205.html
