我们从哪里可以找到命令行

我们可以通过命令行输入命令的名称或快捷键来执行命令,这样可以提高我们的绘图速度。在以后的工作中,推荐大家使用快捷来绘图。文章源自设计学徒自学网-http://www.sx1c.com/143.html

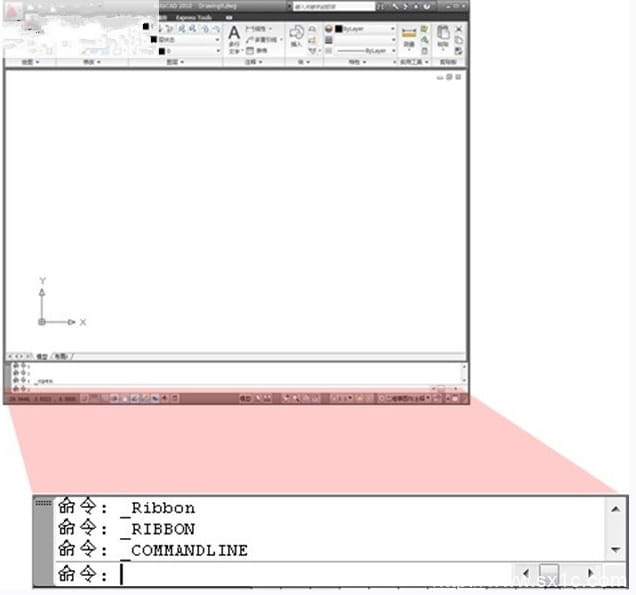

命令行位于CAD界面的底部,如下图所示:文章源自设计学徒自学网-http://www.sx1c.com/143.html

如何在CAD命令行中输入命令?
如何使用CAD的命令行

在命令行中输入命令的完整名称或快捷键以后,需要按回车(Enter)或者空格键,或者在绘图区单击鼠标右键来执行这个命令。文章源自设计学徒自学网-http://www.sx1c.com/143.html

注意如果启用了“动态输入”并设置为显示动态提示,用户则可以在光标附近的工具提示中输入命令。
打开或关闭动态输入命令的图标:
如何在CAD命令行中输入命令?
如果我们对某一个命令的英文名称不太熟悉,可以先在命令行中输入该名称的前几个字母,并按TAB键,可以查找到以这几个字母的开头的所有命令。例如,我们在命令行中输入CI,并按TAB键,就可以查找到:cipmode、circle、circlerad等命令

在cad中如何使用命令行里的备选项文章源自设计学徒自学网-http://www.sx1c.com/143.html

在命令行中输入命令时,将显示一组选项或一个对话框。例如,在命令提示下输入circle时,将显示以下提示:文章源自设计学徒自学网-http://www.sx1c.com/143.html

如何在CAD命令行中输入命令?
我们看提示,指定圆的圆心---可以通过输入X,Y坐标值或通过使用鼠标在屏幕上单击点来指定圆心。
后面的则为不同的选项,输入括号内选项即可。例如,要选择三点选项 (3P),输入3p。

 在cad中如何重复或取消命令文章源自设计学徒自学网-http://www.sx1c.com/143.html

如果要重复刚刚使用过的命令,可以按 Enter 键或空格键,也可以在绘图区上单击鼠标右键,在弹出的快捷菜单中选择刚刚使用过的命令。文章源自设计学徒自学网-http://www.sx1c.com/143.html

另外,我们也可以通过输入multiple、空格和命令名来重复命令,如下所示:
在命令行中输入: multiple circle ,这样我们就可以连续的执行circle命令。
要取消进行中的命令,按 ESC 键。

使用透明命令文章源自设计学徒自学网-http://www.sx1c.com/143.html

许多命令可以透明使用,即可以在使用另一个命令时,在命令行中输入这些命令。透明命令经常用于更改图形设置或显示,例如GRIDZOOM。透明命令通过在命令名的前面加一个单引号来表示。文章源自设计学徒自学网-http://www.sx1c.com/143.html

使用透明命令,必须在命令前加(’ )符号,如下例所示为:首先执行line(直线)命令,然后输入透明命令(’grid)指定栅格间距,在指定完以后,恢复执行line(直线)命令。
命令: line
指定第一点: 'grid
>>指定栅格间距 (X) 或 [开(ON)/关(OFF)/捕捉(S)/纵横向间距(A] <0.000>: 1
恢复LINE命令
指定第一点:
注意,一般来说选择对象、创建新对象或结束绘图任务的命令通常可以透明使用。透明打开的对话框中所做的修改,直到被中断的命令已经执行后才能生效。同样,透明重置系统变量时,新值在开始下一命令时才能生效。
