UG10.0怎么绘制香烟模型?

ug10.0怎么绘制香烟模型？男士香烟该怎么建模，主要是介绍在UG NX软件中使用拉伸、管道、移动对象等命令来生成香烟、烟嘴、烟丝等的过程，通过编辑显示颜色来渲染成型。从而进一步掌握软件使用的技巧。

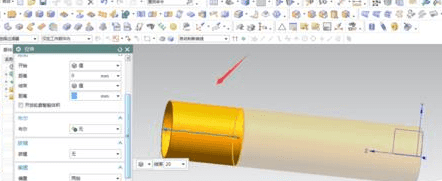

1、通过拉伸命令创建薄片烟身，借用烟身的边线拉伸烟嘴壳，接着拉伸过滤嘴部分。通过编辑颜色对各部位进行颜色区分。具体形状操作如图文章源自设计学徒自学网-http://www.sx1c.com/37933.html

文章源自设计学徒自学网-http://www.sx1c.com/37933.html

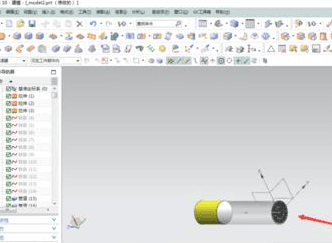

2、选择曲线中的艺术曲线，设置为开放区域，绘制烟丝曲线，如图所示。文章源自设计学徒自学网-http://www.sx1c.com/37933.html

文章源自设计学徒自学网-http://www.sx1c.com/37933.html

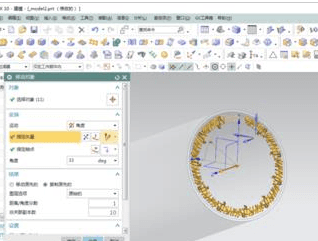

3、选择管道命令，对绘制的烟丝曲线分别生成实体管道，选择圆形阵列或移动对象命令，对生成的烟丝实体进行圆周分部。文章源自设计学徒自学网-http://www.sx1c.com/37933.html

文章源自设计学徒自学网-http://www.sx1c.com/37933.html

4、选择线性阵列或移动对象命令，对烟丝进行均匀分布，最后布满整个烟身，如图。文章源自设计学徒自学网-http://www.sx1c.com/37933.html

文章源自设计学徒自学网-http://www.sx1c.com/37933.html

 文章源自设计学徒自学网-http://www.sx1c.com/37933.html

5、进入艺术外观显示。文章源自设计学徒自学网-http://www.sx1c.com/37933.html

注意事项：

注意在阵列烟丝时，因为数量太多，电脑占用内存很大，可以反映很慢。
