ug NX中有一个平面文本铣削功能,该功能主要是对于注释文字的直接选取加工,不需要另外生成拉伸实体特征,直接可以通过曲线文字来指定深度范围。

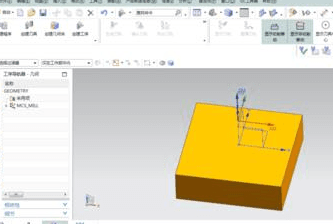

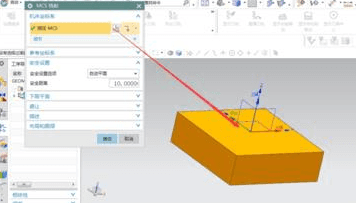

1、建立一个正方体模型,进入加工模块。创建工件坐标系,创建几何部件和毛坯体。操作如图。 文章源自设计学徒自学网-http://www.sx1c.com/37942.html

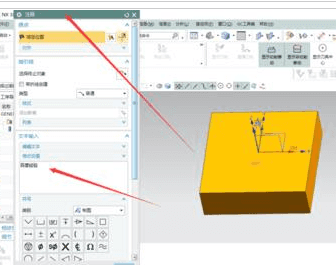

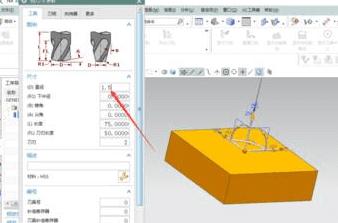

2、创建一个直径1.5的铣刀,点击插入/注释,输入文字,在注释界面选择下面的文字样式,指定字体和文字大小,选择文字放置面,如图所示文章源自设计学徒自学网-http://www.sx1c.com/37942.html
文章源自设计学徒自学网-http://www.sx1c.com/37942.html
3、选择平面文本加工方式,选取需要加工的文本,指定底面,设置加工深度和每刀下刀深度,生成刀路。最后仿真加工效果如图。文章源自设计学徒自学网-http://www.sx1c.com/37942.html
文章源自设计学徒自学网-http://www.sx1c.com/37942.html
注意事项:文章源自设计学徒自学网-http://www.sx1c.com/37942.html
注意文本一定要是注释文本,曲线文本不能使用该切削方式。文章源自设计学徒自学网-http://www.sx1c.com/37942.html 文章源自设计学徒自学网-http://www.sx1c.com/37942.html
