中望CAD如何用快捷命令绘制箭头?

广告也精彩

1. 首先,我们打开中望CAD软件。文章源自设计学徒自学网-http://www.sx1c.com/3134.html

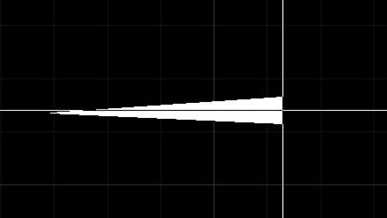

2. 我们在命令行中输入PLINE,根据命令行提示指定多段线的起点。再输入W,指定箭头的起始宽度为0,终止宽度为5(终止宽度即箭头最宽处的尺寸),再指定箭头的长度,箭头即完成。文章源自设计学徒自学网-http://www.sx1c.com/3134.html

中望CAD如何用快捷命令绘制箭头?文章源自设计学徒自学网-http://www.sx1c.com/3134.html

中望CAD如何用快捷命令绘制箭头?文章源自设计学徒自学网-http://www.sx1c.com/3134.html

3. 箭头绘制完成后不要结束命令。再输入W,指定多段线起始宽度为0,终止宽度为0,再指定直线的长度,即为箭头后的直线。文章源自设计学徒自学网-http://www.sx1c.com/3134.html

中望CAD如何用快捷命令绘制箭头?文章源自设计学徒自学网-http://www.sx1c.com/3134.html

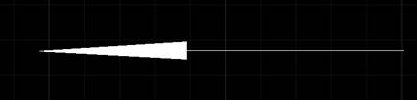

4. 结束命令后,带箭头的线就完成了。文章源自设计学徒自学网-http://www.sx1c.com/3134.html

中望CAD如何用快捷命令绘制箭头?文章源自设计学徒自学网-http://www.sx1c.com/3134.html
