中望CAD怎么设置弧长标注的标记?

广告也精彩

CAD怎么设置弧长标注的标记?文章源自设计学徒自学网-http://www.sx1c.com/3139.html

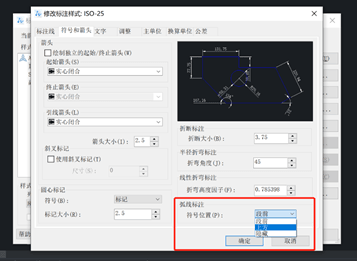

如果想让圆弧标记放在文字的上面应该怎么做?可以在“修改标注样式”会话框的“符号和箭头”选项进行修改,如下图所示。文章源自设计学徒自学网-http://www.sx1c.com/3139.html

中望CAD怎么设置弧长标注的标记?文章源自设计学徒自学网-http://www.sx1c.com/3139.html

在设置标注样式时,根据需要来进行弧长符号位置的设置即可。选项有段前、上方、隐藏。文章源自设计学徒自学网-http://www.sx1c.com/3139.html

段前即弧长符号显示在标注文字的前面文章源自设计学徒自学网-http://www.sx1c.com/3139.html

中望CAD怎么设置弧长标注的标记?文章源自设计学徒自学网-http://www.sx1c.com/3139.html

上方即弧长符号显示在标注文字的上面文章源自设计学徒自学网-http://www.sx1c.com/3139.html

中望CAD怎么设置弧长标注的标记?文章源自设计学徒自学网-http://www.sx1c.com/3139.html

隐藏即不显示弧长符号文章源自设计学徒自学网-http://www.sx1c.com/3139.html

中望CAD怎么设置弧长标注的标记?文章源自设计学徒自学网-http://www.sx1c.com/3139.html

DIMARCSYM系统变量也可以指定弧长标注中圆弧符号的显示位置。文章源自设计学徒自学网-http://www.sx1c.com/3139.html

中望CAD怎么设置弧长标注的标记?文章源自设计学徒自学网-http://www.sx1c.com/3139.html

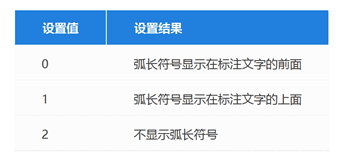

当设置值是0时,弧长符号显示在标注文字的前面,等同于选项设置为段前。文章源自设计学徒自学网-http://www.sx1c.com/3139.html

当设置值是1时,弧长符号显示在标注文字的上面,等同于选项设置为上方。文章源自设计学徒自学网-http://www.sx1c.com/3139.html

当设置值是1时,不显示弧长符号,等同于选项设置为隐藏。文章源自设计学徒自学网-http://www.sx1c.com/3139.html

在命令行输入DIMARCSYM回车,再输入设置值回车即可。文章源自设计学徒自学网-http://www.sx1c.com/3139.html
