cad怎么绘制等分墙体?

近日有很多朋友表示还不太清楚天正建筑CAD是怎么绘制等分墙体的?下面CAD自学网小编就为大家讲解一下天正建筑cad绘制等分墙体的方法，希望可以帮助到大家哦。

首先，打开天正建筑，并绘制四段相互连接的墙体，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/44374.html

　　点击“墙体”，然后点击二次目录“等分加墙”，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/44374.html

　　根据命令行提示“选择等分所参照的墙段”;选择墙段，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/44374.html

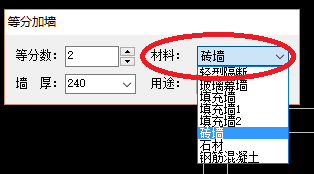

　　选择墙段后，自动打开“等分加墙”编辑页面，依次选择自己需要的“等分数”、“墙厚”、“材料”、“用途”，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/44374.html

　　根据命令行提示“选择作为另一边界的墙段”;选择墙段，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/44374.html

　　绘制完成后，如下图所示文章源自设计学徒自学网-http://www.sx1c.com/44374.html

　　以上就是小编讲解的天正建筑cad绘制等分墙体的方法，还不太清楚的朋友赶快来学习一下哦。文章源自设计学徒自学网-http://www.sx1c.com/44374.html 文章源自设计学徒自学网-http://www.sx1c.com/44374.html
